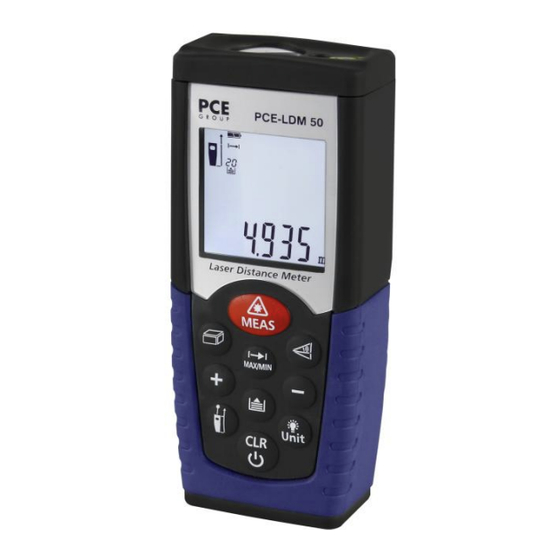

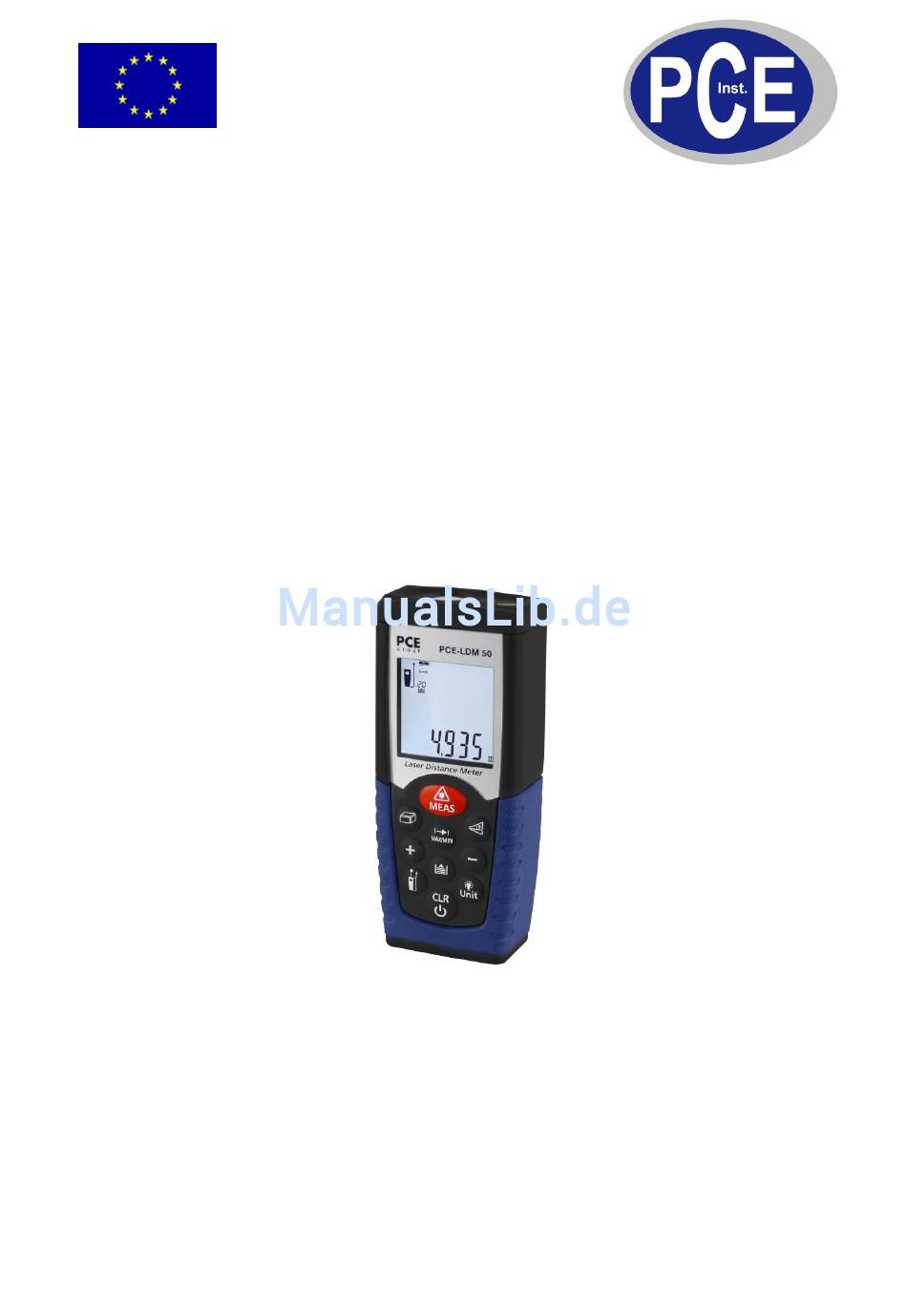

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Entfernungsmessgerät PCE-LDM 50 Version 1.1 10.08.2010...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Sicherheitshinweise ....................3 Vorbereitung ......................4 Bedienung und Einstellung ..................5 Messung ........................6 Funktionen ........................ 6 Spezifikationen ......................8 Fehlerbehebung ......................8 Messbedingungen ..................... 8 Entsorgung ........................ 9... -
Seite 3: Sicherheitshinweise
Veränderungen am Messgerät durchführen Laser Klassifizierung Das Entfernungsmessgerät PCE-LDM 50 arbeitet mit einem sichtbaren Laserstrahl der Laserklasse 2. Das Gerät entspricht somit der EN 60825-1: 1994 / A11:1996 / A2:2001 / A1:2002. Folgendes Typenschild befindet sich auf der Geräterückseite: Schauen Sie nicht direkt in den Laser. -
Seite 4: Vorbereitung
BETRIEBSANLEITUNG www.warensortiment.de Vorbereitung Batterien einlegen / austauschen (Figure A) Entfernen Sie den Batteriefachdeckel Legen Sie die Batterien ein, achten Sie auf die richtige Polung. Schließen Sie den Batteriefachdeckel Wenn das“ “-Symbol blinkt ist die Batteriespannung zu schwach und die Batterien sollten getauscht werden. -
Seite 5: Bedienung Und Einstellung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung und Einstellung Ein- und Ausschalten Drücken Sie die -Taste (1)um das Gerät einzuschalten. Drücken Sie die -Taste (10) länger um das Geräte auszuschalten. Das Gerät schaltet sich auch automatisch nach drei Minuten ab. Lösch-Taste Mit der -Taste (10) können Sie den zuletzt erfassten Messwert löschen. Ebenfalls können Sie den Speicher löschen indem Sie die -Taste (10) und gleichzeitig die -Taste (7) drücken. -
Seite 6: Messung
BETRIEBSANLEITUNG www.warensortiment.de Messung Einfachmessung der Entfernung Drücken Sie die -Taste und der Laser wird aktiviert. Drücken Sie die Taste erneut und die Entfernung wird umgehend im Display angezeigt. Dauermessung (Tracking) und Min- / Max-Funktion Die Dauermessfunktion (tracking) ist ideal um Aufmaße zu nehmen. - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Volumenmessung Drücken Sie die -Taste (2) bis das -Symbol im Display erscheint. Drücken Sie die -Taste um die ersten Distanz (Länge) zu messen Drücken Sie die -Taste um die zweite Distanz (Breite) zu messen. Die Fläche wird Ihnen im Hauptdisplay angezeigt. Drücken Sie die -Taste um die dritte Distanz (Höhe) zu messen.
-
Seite 8: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Messbereich 0,05 m ::: 50 m Genauigkeit ± 1,5 mm Auflösung 1 mm Laser Klasse 2 Lasertyp 635 nm,<1 mW Automatische Abschaltung nach 180 s Dauermessung (Trackingfunktion) Addition / Subtraktion Pythagoras Funktion (2 Punkte) Schutzklasse IP54 Messwertspeicher ja, die letzten 20 Werte Spannungsversorgung 2 x AAA Batterie... -
Seite 9: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
