Bedienungsanleitung
Laser-Scan-Mikrometer
PCE-LDM 1
Version 1.1
11.10.2011
Werbung
Verwandte Anleitungen für PCE Instruments PCE-LDM 1
Inhaltszusammenfassung für PCE Instruments PCE-LDM 1

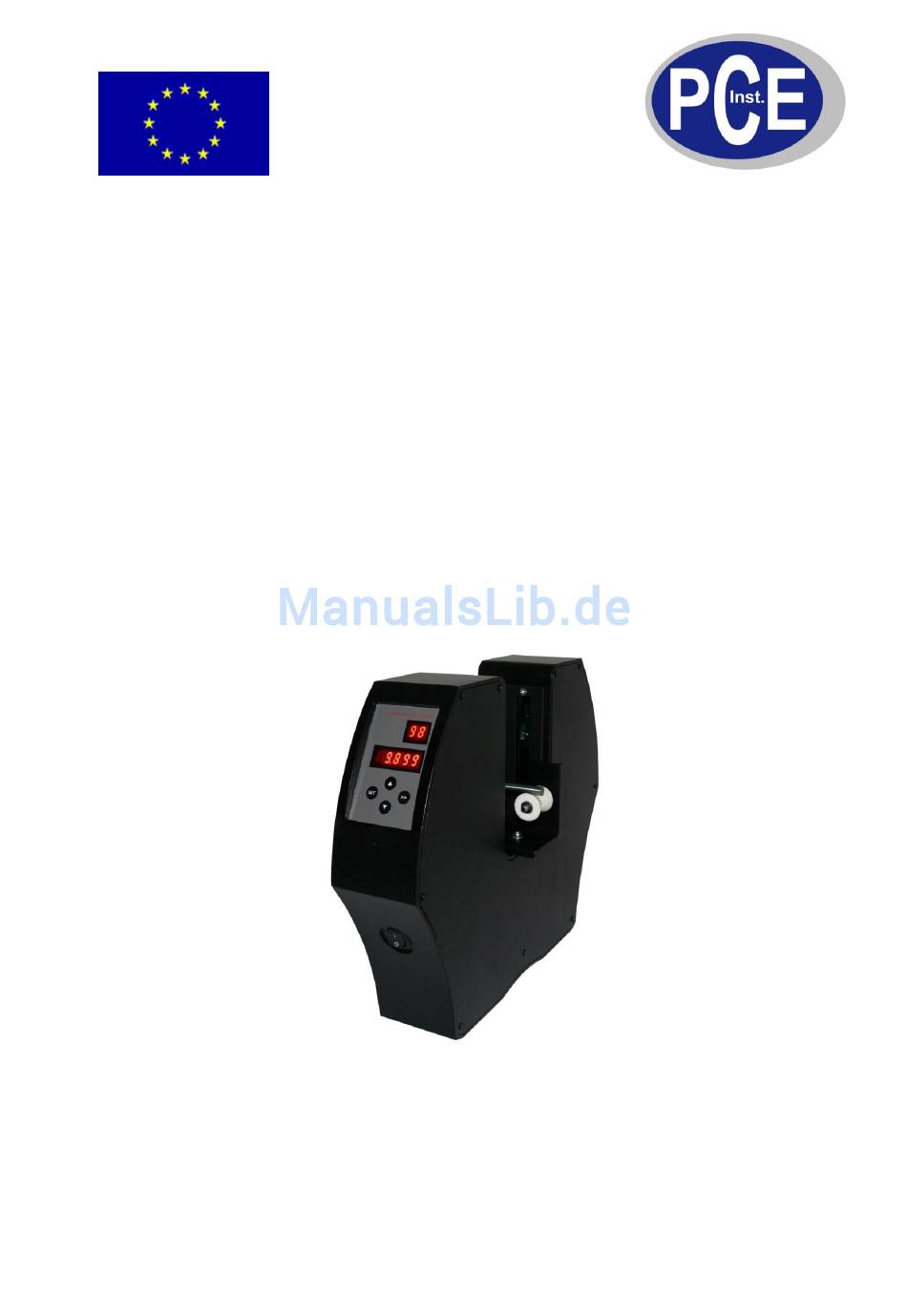

- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Laser-Scan-Mikrometer PCE-LDM 1 Version 1.1 11.10.2011...
- Seite 2 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis 1. Sicherheitshinweise ..................... 3 2. Allgemeines ......................4 3. Installation ......................4 4. Anwendung ......................4 5. Kalibration ......................5 6. Geräte Eigenschaften ..................6 7. Allgemeine Hinweise .................... 6 8. Mögliche Probleme: ..................... 7...
- Seite 3 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Lesen Sie bitte sorgsam die Sicherheitsinformationen, bevor sie das Produkt benutzen. Benutzen Sie das Gerät bitte nur so, wie es in dieser Anleitung beschrieben wird. Die folgende Sicherheitseinweisung soll Sie in die sichere und korrekte Handhabung des Gerätes und seinem Zubehör einarbeiten, um Unfälle oder Schäden an Ihnen oder anderen zu verhindern.
- Seite 4 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Das PCE-LDM 1 Laser-Scan-Mikrometer ist ein sehr genaues, auf Lasertechnik basierendes Messgerät zur Bestimmung von Durchmessern verschiedenster Werkstoffe. Das Messverfahren basiert auf einer 2D-Messung, welche einen 2-Wege Laser beinhaltet und dadurch mögliche Messfehler, wie Vibrationen oder andere äußere Einflüsse, neutralisiert. Das Gerät ist besonders für Echt-Zeitmessungen geeignet und wird für die Anwendung an runden Testobjekten, wie...
- Seite 5 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de...
- Seite 6 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Messbereich: 0,2 – 30mm Empfindlichkeit: 1µm Messgenauigkeit: ±2µm Umgebungstemperatur: 4 – 40°C Luftfeuchte: <85% Leistung des Gerätes: <50W Anschluss: ~ 220V 50Hz ±10% Abtastrate: >50ms Gewicht 6,4 kg Dieses Gerät ist ein hochempfindliches Instrument, welches nicht unter starker Sonneneinstrahlung, hoher Luftfeuchte, Staub oder dem Einfluss schädlicher Gase betrieben werden.
- Seite 7 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 1. Das Gerät zeigt nach dem Einschalten keine Reaktion: Die Spannungsversorgung wurde nicht richtig angeschlossen Es wurde eine falsche Spannung verwendet 2. Es werden nur „0“ auf dem Display angezeigt: Der Testbereich funktioniert nicht richtig. Beachten Sie bitte die Position des Testobjekts und den Messbereich des Gerätes 3.
