Bedienungsanleitung

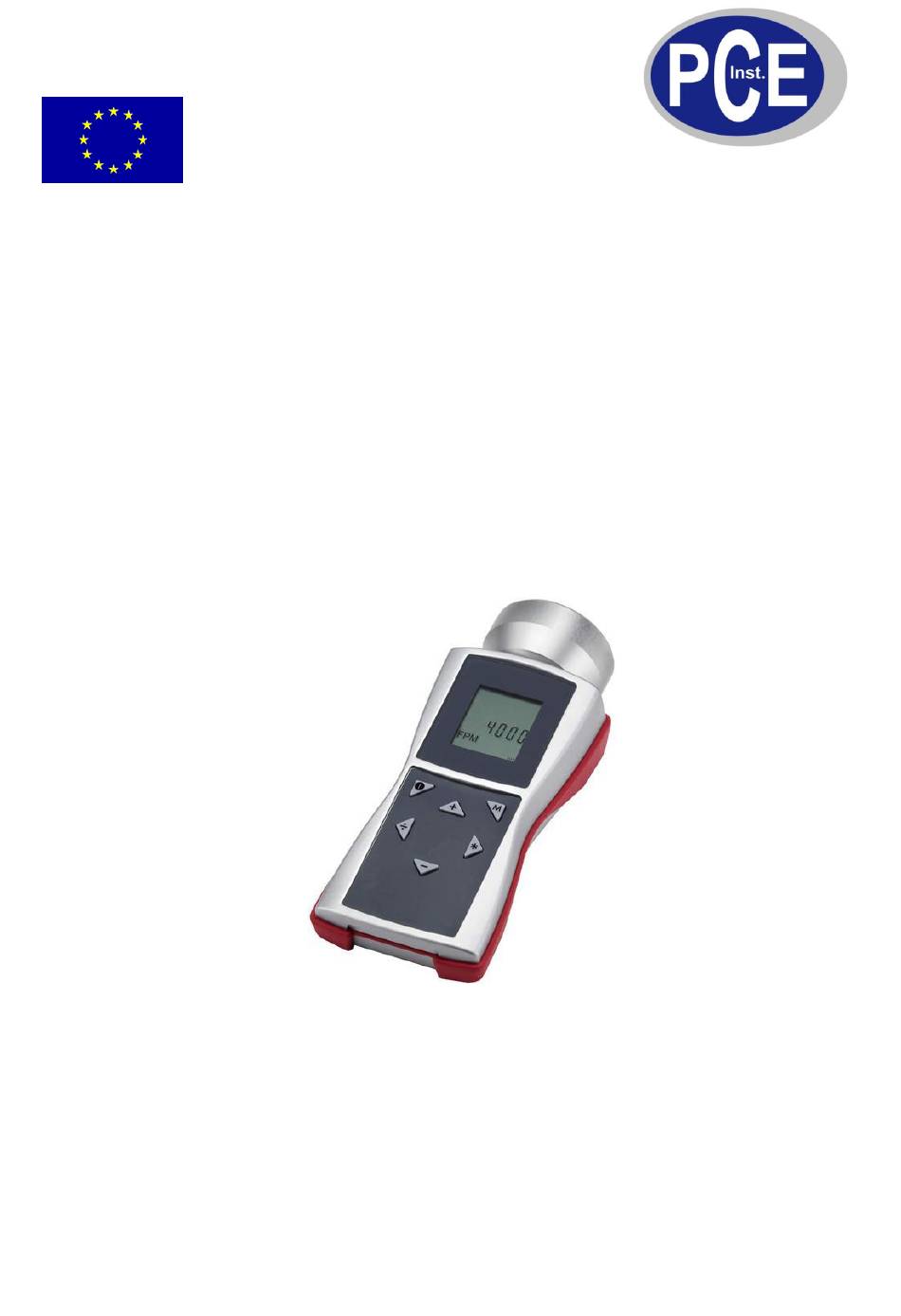

LED-Stroboskop PCE-LES 200
Version 1.1
10.10.2011
Werbung
Verwandte Anleitungen für PCE Instruments PCE-LES 200
Inhaltszusammenfassung für PCE Instruments PCE-LES 200
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung LED-Stroboskop PCE-LES 200 Version 1.1 10.10.2011...
- Seite 2 Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 7 Inbetriebnahme des Geräts ......................7 Benutzung des Triggeranschlusses ....................7 Anwendungshinweise zu speziellen Funktionen .................7 Wartung und Reinigung .................... 8 Batteriewechsel .........................8 Reinigung ..........................8 Entsorgung .......................
- Seite 3 Messobjekt stehend. Die Drehzahl kann dann im Display des Stroboskops abgelesen werden. Außerdem erfüllt das LED-Stroboskop die Anforderungen der Schutzart IP65 (Staub und Strahlwasser) und ist damit auch anspruchsvollen Einsatzbedingungen langfristig gewachsen. Lieferumfang 1 x LED-Stroboskop PCE-LES 200 1 x Kabel mit Stecker für Triggeranschluss 1 x Zertifikat (Werkskalibrierschein) 3 x AA-Batterien...
- Seite 4 Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden. Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse und die Anbauteile auf sichtbare Beschädigungen überprüfen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden.
- Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Triggereingang Prinzip Optokoppler, potentialfrei Low-Pegel < 1 V Pegel 3 ... 32 V, NPN + PNP Minimale Pulslänge 50 µs Verpolungsschutz Triggerausgang Prinzip Kurzschluss- und überspannungsfester Transistorausgang zur Optokoppleransteuerung, potentialgebunden Pegel NPN, max. 32 V Pulslänge Einstellbar Maximaler Strom 50 mA Verpolungsschutz Gerätebeschreibung...
- Seite 6 Mode-Taste (Umschalten der Betriebsarten usw.) Hinweis: Einige Betriebsarten haben nur bei externer Triggerung Einfluss auf die Gerätefunktion Erhöht den aktuell ausgewählten Wert (beschleunigt wenn diese Taste gedrückt bleibt) Halbiert den aktuell ausgewählten Wert (beschleunigt wenn diese Taste gedrückt bleibt) Verdoppelt den aktuell ausgewählten Wert (beschleunigt wenn diese Taste gedrückt bleibt) Vermindert den aktuell ausgewählten Wert (beschleunigt wenn diese Taste gedrückt bleibt) Folgende Funktionen werden durch gleichzeitiges Drücken der genannten Tasten betätigt: Rückstellung auf Werkseinstellungen...
- Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Inbetriebnahme des Geräts Bitte gehen Sie bei der Inbetriebnahme des Gerätes in folgenden Schritten vor: 1. Batterien / geladene Akkus (optional) in das Gerät einlegen. 2. Gerät auf bewegtes Objekt richten und einschalten. Dazu Taste A ca. 3 Sekunden lang drücken. 3.
- Seite 8 PHASE deg Einstellung der Phasenverschiebung (in Grad, relativ zur Frequenz) zwischen Triggersignal und Blitz. Mit diesem Wert kann ein fester Winkel zwischen Triggersignal und Blitz eingestellt werden. Beispiel: Das externe Triggersignal wird an einer Position erzeugt, die vor der gewünschten Beobachtungsstelle (= Blitzposition des Stroboskops) liegt.
