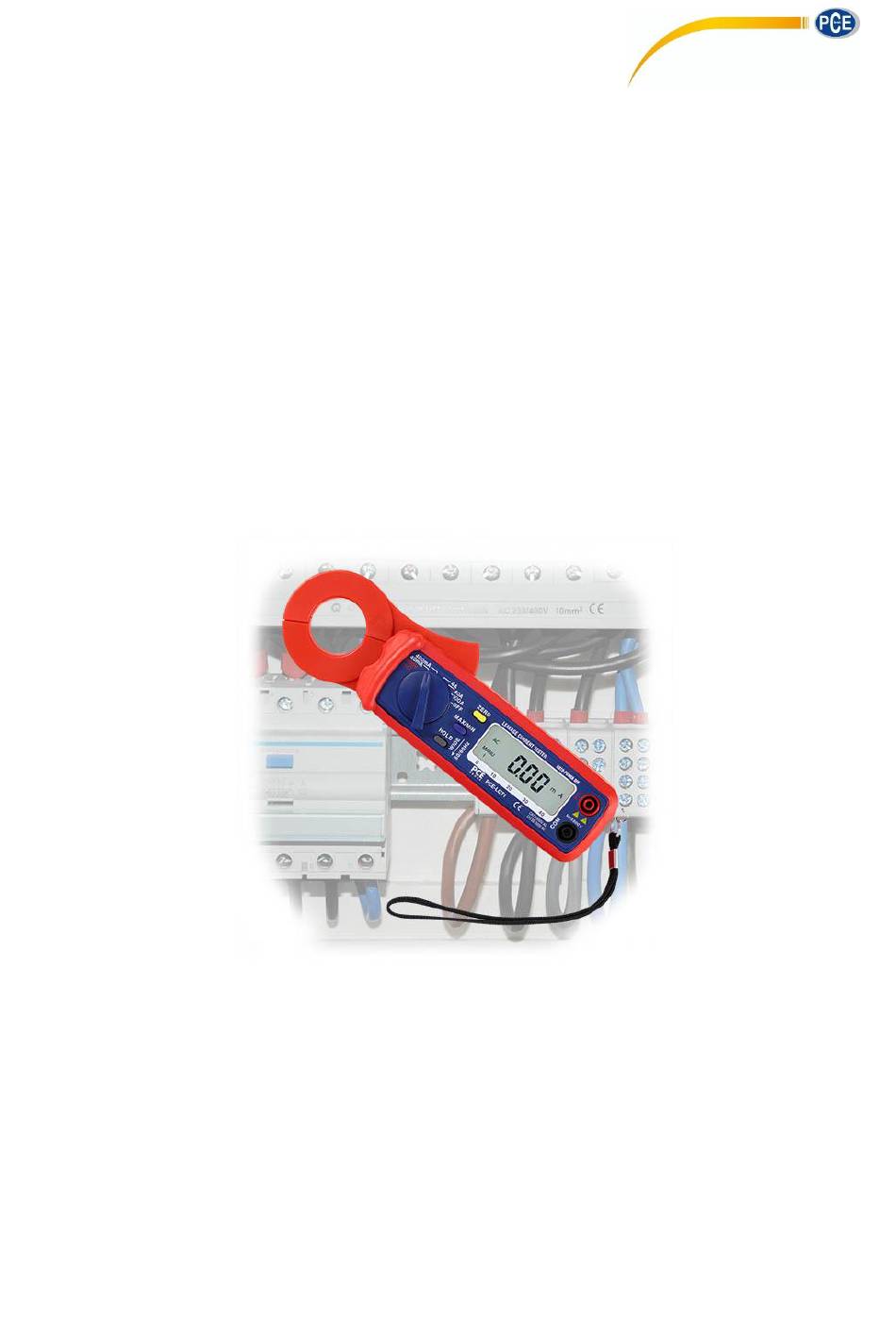

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung HLK-Messgerät PCE-LCT 1 Version 1.2 29.01.2018...
- Seite 2 BETRIEBSANLEITUNG...
- Seite 3 BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................4 Lieferumfang ..........................4 Sicherheit ........................4 Warnsymbole ..........................4 Warnhinweise ..........................4 Spezifikationen ......................6 Gerätebeschreibung ....................7 Betriebsanleitung ...................... 9 AC Leckstrommessung ........................9 5.1.1 Leckstrom an PE (protective earth) ..................9 5.1.2 Leckstrom über die Summe der Ströme bestimmen .............. 9 5.1.3 Gebrauch des 50/60 und WIDE-Auswahlschalters (4) ............
- Seite 4 BETRIEBSANLEITUNG Einleitung Mit das Multimeter PCE-LCT 1 ist es möglich Leckströme im Bereich von bis zu 100A zu messen. Leckströme treten dann auf, wenn ein Strom über einen elektrischen Leiter fließt, der normalerweise nicht für die Leitung von Strom vorgesehen ist. Das Multimeter PCE-LCT 1 erfasst diese Ströme und stellt diese auf dem Display dar.
- Seite 5 BETRIEBSANLEITUNG Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. ...
- Seite 6 BETRIEBSANLEITUNG Spezifikationen Elektrische Spezifikationen Leckstrom-, Strommessung (AC A) Messbereich Auflösung Genauigkeit 50 / 60 Hz 400 Hz ... 1kHz 40 mA 10 µA 400 mA 100 µA 1 mA ±(2% + 3 Digits) 40 A 10 mA 80 A 100 mA 80 A - 100 A 100 mA Spannungsmessung (AC V)

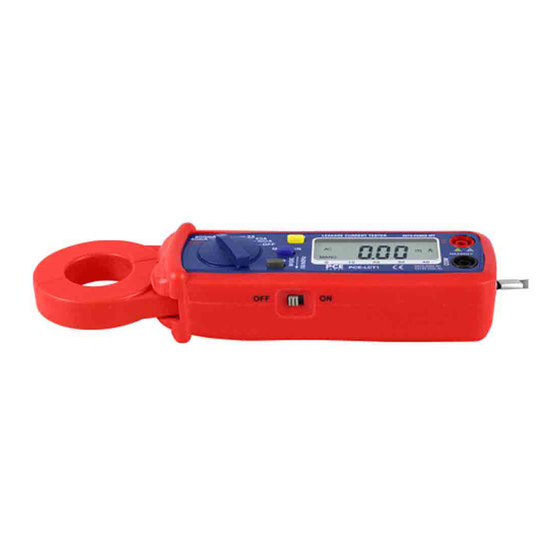

- Seite 7 BETRIEBSANLEITUNG Gerätebeschreibung Gerät Begriff Erklärung Die Zange wird benötigt, um das Signal aufzunehmen. Stromzange Um AC/DC-Strom zu messen, müssen Sie die entsprechenden Leitungen hindurchführen. Zangenhebel Benutzen Sie den Hebel, um die Zange zu öffnen Tasten und Schalter Hier können Sie die entsprechenden Messbereiche Funktionsdrehschalter einstellen.
- Seite 8 BETRIEBSANLEITUNG anzeigen. Funktionssymbole, Einheiten, Bargraph, Zeichen, Dezimalpunkte, Batteriesymbol, Max/Min- Symbole und ZERO-Symbol sind auch auf der Anzeige: Wenn dieses Symbol erscheint, ist die Batteriespannung Batteriesymbol unter den minimal erforderlichen Wert gesunken. Zum Wechseln der Batterie siehe Kapitel „Wartung und Reinigung“ Wenn dieses Symbol erscheint wurde ein Referenzwert ZERO-Symbol vom aktuellen Wert abgezogen.
- Seite 9 BETRIEBSANLEITUNG Betriebsanleitung AC Leckstrommessung Warnung: Stellen Sie sicher, dass keine Messleitung mit dem Multimeter verbunden ist, wenn Sie eine Strommessung durchführen. 5.1.1 Leckstrom an PE (protective earth) Messen Sie einen Leckstrom an PE wie folgt: a) Stellen Sie den Drehschalter (3) auf den gewünschten Wert. b) Drücken Sie den Zangenhebel (2), um die Zange (1) zu öffnen und umschließen Sie damit das Erdungskabel.
- Seite 10 BETRIEBSANLEITUNG a) Stellen Sie den Drehschalter (3) auf den gewünschten Wert b) Drücken Sie den Zangenhebel (2), um die Zange (1) und umschließen Sie damit alle zwei Leiter (Phase + Nullleiter), alle drei Leiter (drei Phasen) oder alle vier Leiter (drei Phasen + Nullleiter).
- Seite 11 BETRIEBSANLEITUNG AC Laststrommessung Bei der Laststrommessung umschließen Sie mit der Messzange lediglich die Phase an der Sie den Laststrom messen möchten. Gehen Sie wie folgt vor: a) Stellen Sie den Drehschalter (3) auf den gewünschten Wert b) Drücken Sie den Zangenhebel (2), um die Zange (1) und umschließen Sie damit nur ein Kabel. Gehen Sie sicher, dass die Zange komplett geschlossen ist.
- Seite 12 BETRIEBSANLEITUNG „Einfrieren“ der LCD Anzeige Drücken Sie die HOLD-Taste (5), sodass um den aktuellen Wert im Display zu speichern. Bei erneutem Drücken gelangen Sie in den normalen Modus zurück. Den Max/Min-Wert finden Drücken Sie die Max/Min-Taste (6), um das Speichern des Maximal- und Minimalwertes zu aktivieren. Drücken Sie die Taste einmal, wenn Sie den Maximalwert sich anzeigen und aktualisieren lassen wollen.
