5
Betriebsanleitung
5.1
AC Leckstrommessung
Warnung: Stellen Sie sicher, dass keine Messleitung mit dem Multimeter verbunden ist,
wenn Sie eine Strommessung durchführen.
5.1.1

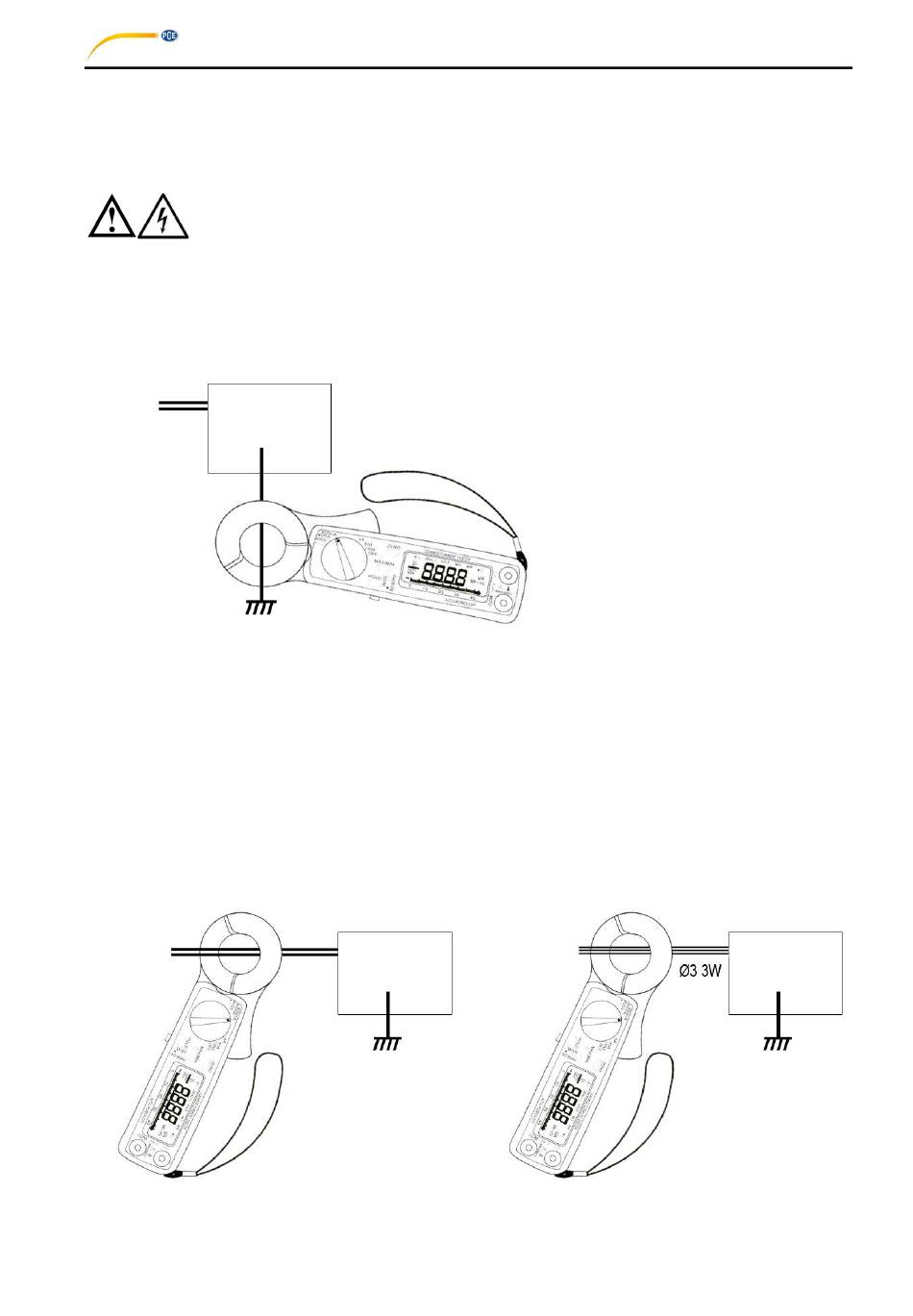

Leckstrom an PE (protective earth)
Messen Sie einen Leckstrom an PE wie folgt:
a) Stellen Sie den Drehschalter (3) auf den gewünschten Wert.
b) Drücken Sie den Zangenhebel (2), um die Zange (1) zu öffnen und umschließen Sie damit
das Erdungskabel. Gehen Sie sicher, dass die Zange komplett geschlossen ist.
c) Lesen Sie den gemessenen Wert aus dem Display (8) ab.
5.1.2
Leckstrom über die Summe der Ströme bestimmen
Das PCE-LCT 1 ist in der Lage nicht nur die Stromstärke messen, sondern auch die
Stromrichtung zu erfassen. So wird beim Umschließen mehrerer Leiter immer die Summe der
Ströme angezeigt. So kann man davon ausgehen, dass wenn die Summe der an einer Phase
und einem Nullleiter gemessen null ergibt, kein Leckstrom fließt. Um zu messen gehen Sie wie
folgt vor:
BETRIEBSANLEITUNG
9
