Leitung von Strom vorgesehen ist. Das Digital-Multimeter PCE-LCT 1 erfasst diese Ströme und stellt diese auf dem Display dar. Mit Hilfe der PCE-LCT 1 können so z.B. Fehler in der Isolierung festgestellt werden. Dies ist gerade dort von Vorteil wo Maschinen betrieben werden, die nicht abgeschaltet werden können oder dürfen und bei denen eine Prüfung der Isolierung aussteht z.B.
BETRIEBSANLEITUNG Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen. Gerät keinen extremen Temperaturen, direkterSonneneinstrahlung, extremer Luftfeuchtigkeit oderNässe aussetzen. Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden ...
BETRIEBSANLEITUNG Spezifikationen Elektrische Spezifikationen Leckstrom-, Strommessung (AC A) Messbereich Auflösung Genauigkeit 50 / 60 Hz 400 Hz ... 1kHz 40 mA 10 µA 400 mA 100 µA 1 mA ±(2% + 3 Digits) 40 A 10 mA 80 A 100 mA 80 A - 100 A 100 mA Spannungsmessung (AC V)

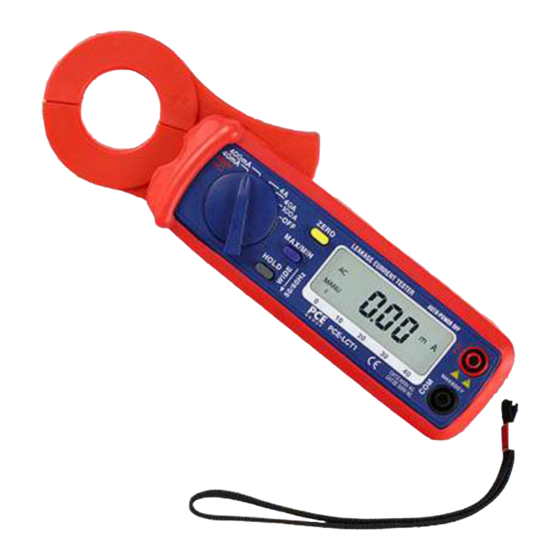

BETRIEBSANLEITUNG Gerätebeschreibung Gerät Begriff Erklärung Die Zange wird benötigt, um das Signal aufzunehmen. Stromzange Um AC/DC-Strom zu messen, müssen Sie die entsprechenden Leitungen hindurchführen. Zangenhebel Benutzen Sie den Hebel, um die Zange zu öffnen Tasten und Schalter Hier können Sie die entsprechenden Messbereiche Funktionsdrehschalter einstellen.
Seite 7
BETRIEBSANLEITUNG anzeigen. Funktionssymbole, Einheiten, Bargraph, Zeichen, Dezimalpunkte, Batteriesymbol, Max/Min- Symbole und ZERO-Symbol sind auch auf der Anzeige: Wenn dieses Symbol erscheint, ist die Batteriespannung Batteriesymbol unter den minimal erforderlichen Wert gesunken. Zum Wechseln der Batterie siehe Kapitel „Wartung und Reinigung“ Wenn dieses Symbol erscheint wurde ein Referenzwert ZERO-Symbol vom aktuellen Wert abgezogen.
5.1.2 Leckstrom über die Summe der Ströme bestimmen Das PCE-LCT 1 ist in der Lage nicht nur die Stromstärke messen, sondern auch die Stromrichtung zu erfassen. So wird beim Umschließen mehrerer Leiter immer die Summe der Ströme angezeigt. So kann man davon ausgehen, dass wenn die Summe der an einer Phase und einem Nullleiter gemessen null ergibt, kein Leckstrom fließt.
BETRIEBSANLEITUNG a) Stellen Sie den Drehschalter (3) auf den gewünschten Wert b) Drücken Sie den Zangenhebel (2), um die Zange (1) und umschließen Sie damit alle zwei Leiter (Phase + Nullleiter), alle drei Leiter (drei Phasen) oder alle vier Leiter (drei Phasen + Nullleiter).
BETRIEBSANLEITUNG AC Laststrommessung Bei der Laststrommessung umschließen Sie mit der Messzange lediglich die Phase an der Sie den Laststrom messen möchten. Gehen Sie wie folgt vor: a) Stellen Sie den Drehschalter (3) auf den gewünschten Wert b) Drücken Sie den Zangenhebel (2), um die Zange (1) und umschließen Sie damit nur ein Kabel. Gehen Sie sicher, dass die Zange komplett geschlossen ist.
BETRIEBSANLEITUNG „Einfrieren“ der LCD Anzeige Drücken Sie die HOLD-Taste (5), sodass um den aktuellen Wert im Display zu speichern. Bei erneutem Drücken gelangen Sie in den normalen Modus zurück. Den Max/Min-Wert finden Drücken Sie die Max/Min-Taste (6), um das Speichern des Maximal- und Minimalwertes zu aktivieren. Drücken Sie die Taste einmal, wenn Sie den Maximalwert sich anzeigen und aktualisieren lassen wollen.
