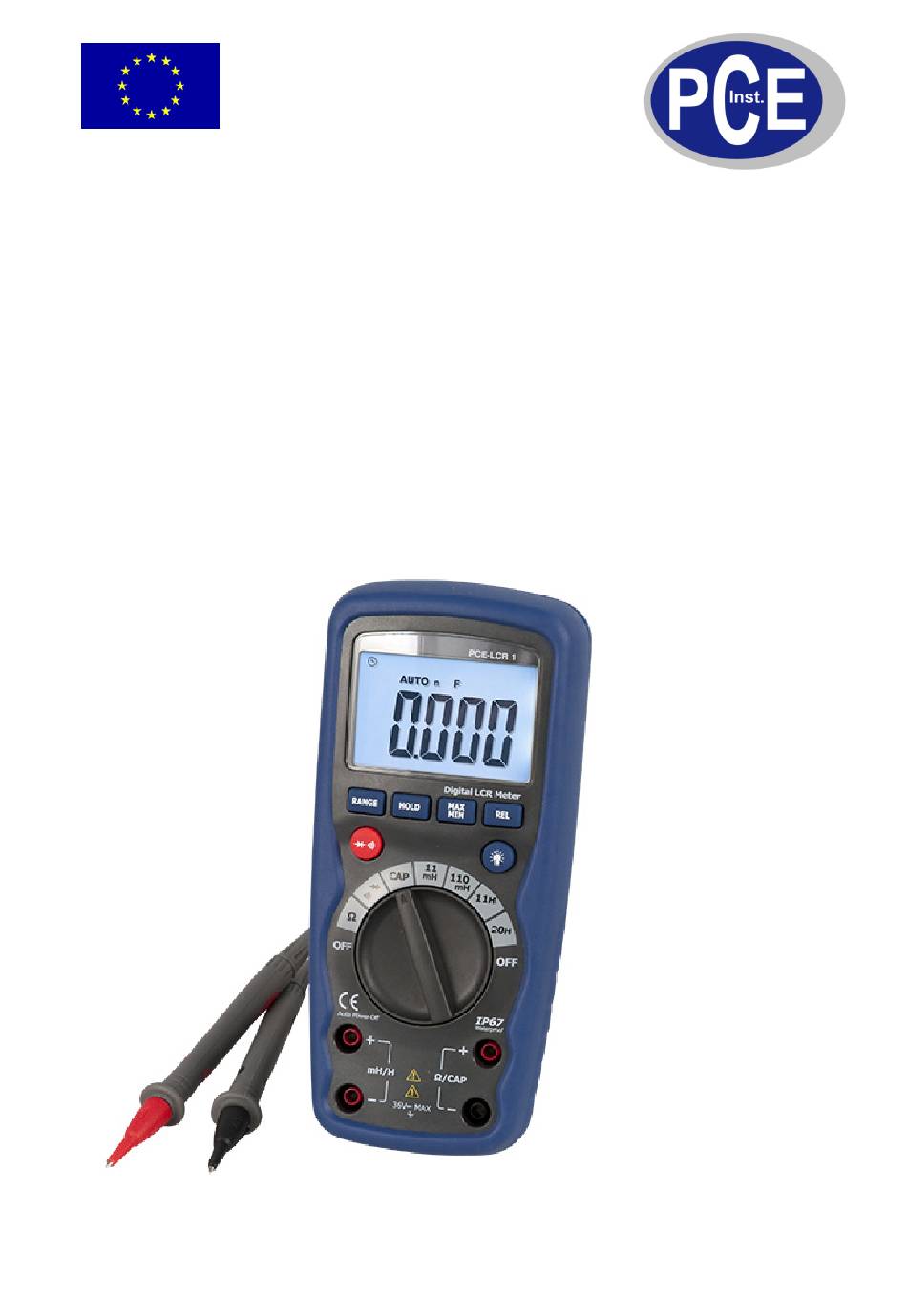

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Multimeter PCE-LCR 1 Version 1.1 01.12.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................7 Betriebsanleitung ...................... 8 ... -
Seite 3: Einleitung

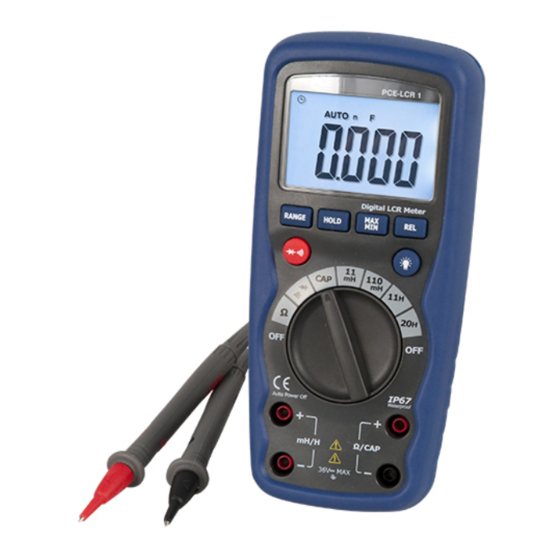

BETRIEBSANLEITUNG www.warensortiment.de Einleitung Das PCE-LCR 1 ist ein multifunktionales Messgerät für die elektrischen Größen: Induktivität, Kapazität und Widerstand. Darüber hinaus kann das Gerät auch eine Dioden- oder Durchgangsprüfung durchführen. Zur Unterstützung bietet das Gerät die Funktionen MAX, MIN und HOLD. -
Seite 4: Warnhinweise
BETRIEBSANLEITUNG www.warensortiment.de Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. ... -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Schutzklasse EN61010-1 Isolation Klasse 2, doppelte Isolation Überspannungskategorien 36V DC oder 36V AC Display Hinterleuchtetes LCD mit Funktionsanzeige und 11000 Counts Polarität Automatisch, (-) Anzeige negativer Polarität Überbereich „OL“ Anzeige Batterieanzeige Bei niedrigem Batteriestand wird das Batteriesymbol angezeigt Samplerate 4 mal pro Sekunde nominal... - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Kapazität (automatische Bereichswahl) Messbereich Auflösung Genauigkeit ± 5% des abgelesenen Wertes 11,000 nF 1 pF ±0,1nF 110,00 nF 10pF ± 5% des abgelesenen Wertes ±15dgts 1,1000µF 100 pF 11,000 µF 1 nF ± 3% des abgelesenen Wertes 110,00 µF 10 nF ±10dgt 1,1000mF...
-
Seite 7: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Gerät LCD-Display Funktionsschalter Positive Eingangsbuchse für Induktionsmessung negative Eingangsbuchse für Induktionsmessung Positive Eingangsbuchse COM (negative) Eingangsbuchse Dioden-Taste Bereichstaste HOLD Taste (10) Max/Min Taste (11) Taste für relative Nullung (12) Taste für Hintergrundbeleuchtung Symbole und Anzeigen (1) Niedrige Batteriespannung (2) Durchgang (3) Diode (4) Automatische Bereichswahl... -
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung 1. Drehen Sie den Funktionsschalter IMMER auf die OFF-Position, wenn das Messgerät nicht benutzt wird. Das Messgerät hat eine Automatische Abschaltung, die das Messgerät nach 15 Minuten Inaktivität ausschaltet. 2. Wenn auf dem Display die Anzeige „OL“ während der Messung erscheint, überschreitet der Messwert den ausgewählten Bereich. -
Seite 9: Widerstandsmessung
BETRIEBSANLEITUNG www.warensortiment.de Widerstandsmessung WARNUNG: Um einen elektrischen Schock zu vermeiden, entfernen Sie die Versorgungsspannung von der zu testenden Einheit und entladen Sie alle Kondensatoren, bevor Sie eine Widerstandsmessung durchführen. Entfernen Sie die Batterien und entfernen Sie die Leitungen. 1. Stellen Sie den Funktionsschalter auf die Ω Position 2. -
Seite 10: Kapazitätsmessung
BETRIEBSANLEITUNG www.warensortiment.de Kapazitätsmessung WARNUNG: Um einen elektrischen Schlag zu vermeiden, entfernen Sie die Versorgungsspannung von der zu testenden Einheit und entladen Sie alle Kondensatoren, bevor Sie eine Kapazitätsmessung durchführen. Entfernen Sie die Batterien und entfernen Sie die Leitungen. 1. Stellen Sie den Funktionsschalter auf die CAP Position(„nF“ und ein kleiner wert erscheinen im Display). -
Seite 11: Sicherung Wechseln
BETRIEBSANLEITUNG www.warensortiment.de Sicherung wechseln WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie alle Verbindungen der Messkabel zu Spannungsquellen bevor Sie die Sicherungsabdeckung entfernen. 1. Entfernen Sie alle Messleitungen und Messobjekte vom Messgerät. 2. Öffnen Sie die Sicherungsabdeckung, indem Sie die Schrauben mit einem Schraubendreher lösen.
