5

Betriebsanleitung

5.1 Inbetriebnahme des Geräts
Bitte gehen Sie bei der Inbetriebnahme des Gerätes in folgenden Schritten vor:
1. Batterien / geladene Akkus (optional) in das Gerät einlegen.
2. Gerät auf bewegtes Objekt richten und einschalten. Dazu Taste A ca. 3 Sekunden lang drücken.
3. Das Gerät blitzt mit der zuletzt eingestellten Frequenz. Das Display zeigt die eingestellte
Blitzfrequenz in Blitzen pro Minute.
Stimmt die Blitzfrequenz mit der Bewegungsfrequenz überein, erscheint ein stehendes Bild.
Gegebenenfalls Rückstellung auf Werkseinstellung durch gleichzeitiges Drücken der Tasten B und F:
Hinweis: Es entstehen nicht nur bei übereinstimmender Blitzfrequenz stehende Bilder, sondern
auch bei Vielfachen und Bruchteilen hiervon.
5.2

Benutzung des Triggeranschlusses

Warnung: Das Gerät nicht mit Signalen über 300.000 FPM triggern. Das Gerät muss zwischen
externem und internem Triggersignal manuell umgeschaltet werden. Für Triggersignal nur
Originalmaterial des Herstellers verwenden. Bitte die Anschlussbelegungen gemäß hier gezeigtem
Anschlussplan beachten.

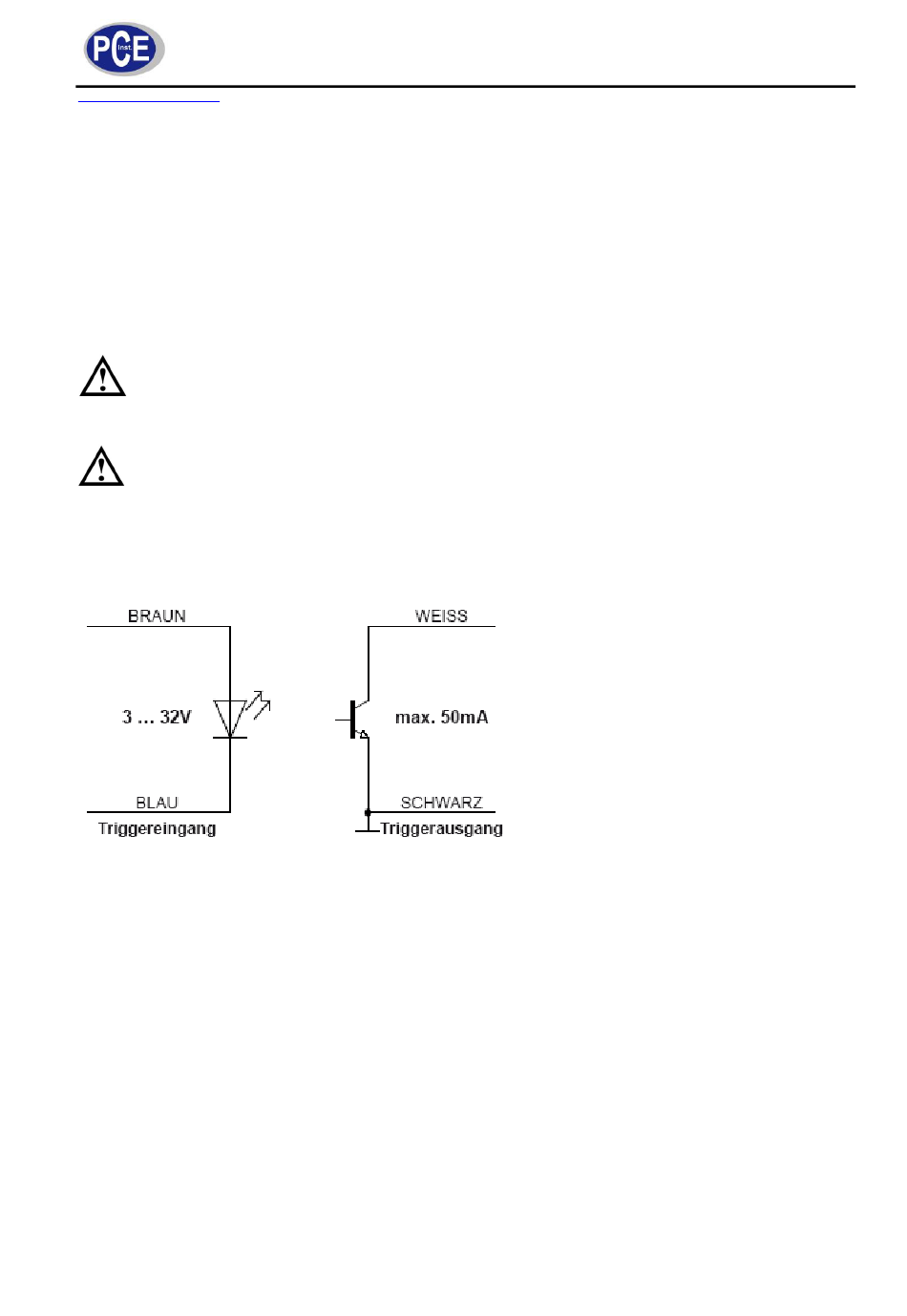

Anschlussbelegung Triggerbuchse
Der Triggereingang ist potentialfrei ausgeführt. Der potentialfreie Eingang ist für PNP- und NPN-Signale
geeignet. Dem Gerät liegt ein zu diesen Eingangsbuchsen passendes Kabel mit Stecker bei. Die
Triggerbuchse befindet sich zentral an der Gerätefrontseite.
5.3

Anwendungshinweise zu speziellen Funktionen

PULS µs / PULS deg
Einschaltdauer des Blitzes. Mit dieser Funktion kann die Einschaltdauer des Blitzes eingestellt werden.
Sie beeinflussen damit Helligkeit und Schärfe des Beobachtungsobjektes. Diese Einstellung kann
entweder in absoluter (Mikrosekunden) oder in relativer Form (Grad) erfolgen.
DELAY ms
Einstellung der Verzögerungszeit zwischen Triggersignal und Blitz (in Millisekunden). Mit diesem Wert
kann eine feste Verzögerungszeit zwischen Triggersignal und Blitz eingestellt werden.
Beispiel: Das externe Triggersignal wird an einer Position erzeugt, die vor der gewünschten
Beobachtungsstelle (= Blitzposition des Stroboskopes) liegt. In einem solchen Fall würde das
angeschlossene Stroboskop regelmäßig zu früh blitzen. Mit DELAY ms kann der Wert eingestellt werden,
um den der Blitz verzögert werden soll.
