Bitte informieren Sie sich vor der Installation bei Ihrer Stadt- oder Gemeindeverwaltung oder
bei Ihrem Installationsbetrieb über die Vorschriften zur Trinkwasserverordnung!
Eine sachgemäße Installation des Steuergerätes mit den mitgelieferten Anbauteilen ist für den stö-
rungsfreien Betrieb der Anlage von grundlegender Bedeutung. Für die Installation ist es nicht erfor-
derlich das Gerät zu öffnen.
Überblick:
1. Aufstellen des Steuergerätes
2. Installation des Nachfüllventils und des Nachfülltrichters
3. Führung und Befestigung des Meßschlauches
4. Anschluß der Förderpumpe
5. Kalibrierung der Füllstandsanzeige
1. Aufstellen des Steuergerätes
Eine geeignete Stelle für die Befestigung des Steuergerätes sollte nach folgenden Gesichtspunkten
ausgewählt werden:
• in einem frostfreien Raum (zulässiger Temperaturbereich 0-30 °C)
• in der Nähe einer Steckdose (Länge des Stromanschlußkabels: 1,7 m)
• in der Nähe der Förderpumpe und der Trinkwassereinspeisung
• vor direkter Sonneneinstrahlung geschützt
• staubfrei
• möglichst in Augenhöhe.
Das Steuergerät wird mit Hilfe der Wandlaschen befestigt. Benutzen Sie dazu die Bohrschablone
(letzte Seite). Um die Wandlaschen aufzubringen braucht das Gerät nicht geöffnet zu werden.
2. Installation des Nachfüllventils
Das Nachfüllventil besitzt einen ¾" Wasseranschluß mit Überwurfmutter. Verlegen Sie die An-
schlußleitung bis zu einem freien Wasserauslaufventil und schrauben Sie das Ventil auf. Das
Auslaufventil muß so hoch liegen, daß ein freier Zulauf mit Gefälle zur Zisterne möglich ist.
Das Nachfüllventil ist mit 5 m Kabel fest am Steuergerät angeschlossen.
Bitte berücksichtigen Sie die zugehörige DIN 1988, Teil 4 und die örtlichen Vorschriften. Ihre In-
stallationsfirma oder die zuständige Gemeindeverwaltung gibt Ihnen gerne Auskunft.

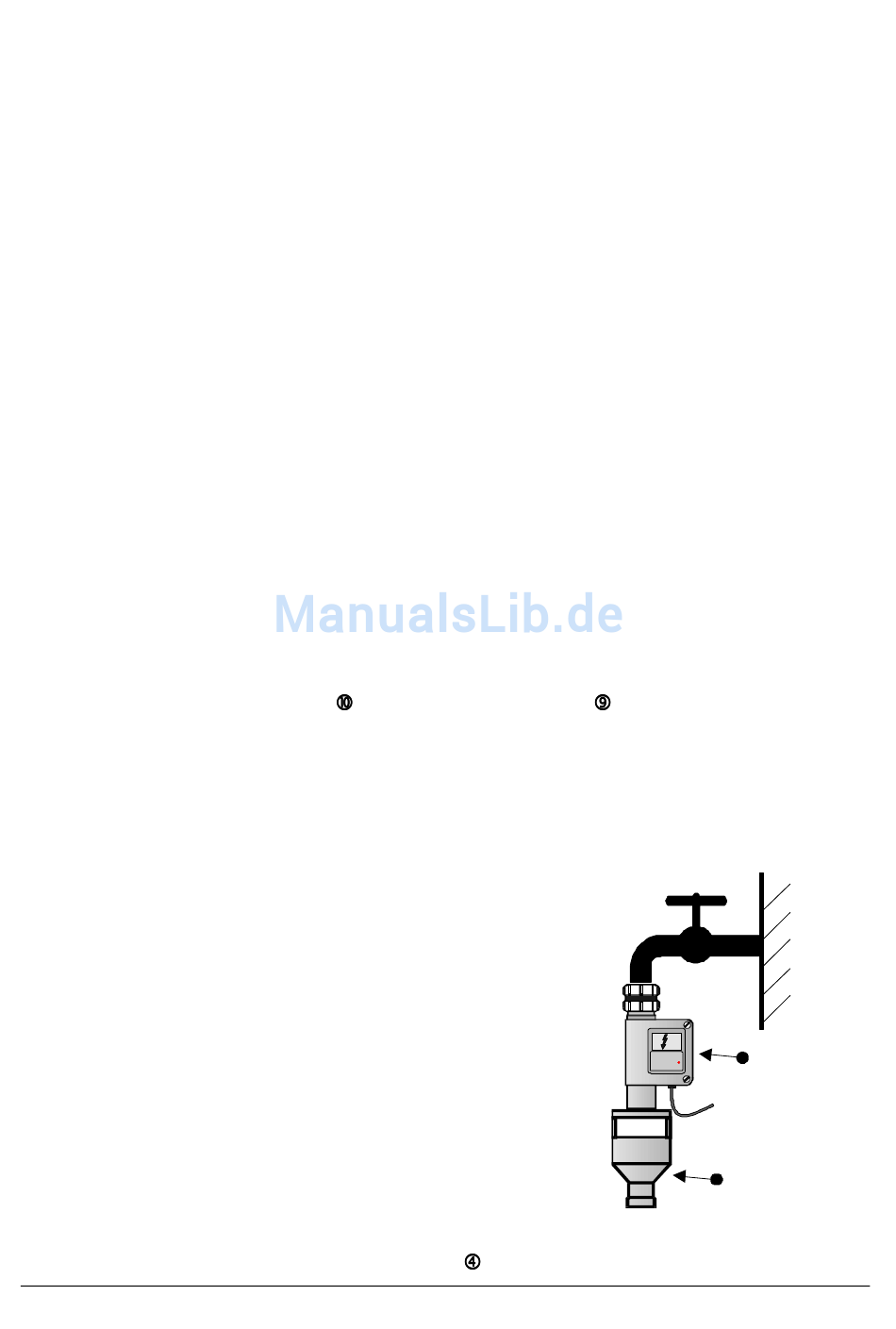

Stecken Sie den Nachfülltrichter einfach in das Ventilgehäuse. Den
Trichterauslauf können Sie mit dem Regenwasserbehälter auf fol-
gende Art verbinden:
• Für kurze Entfernungen (z.B. Kellertank, < 1m) genügt ein Rohr
mit 22 mm Außendurchmesser; Befestigung am Trichter mit
Überwurfmutter.
• Bei größeren Entfernungen wird eine 40 oder 50 mm HT-
Verrohrung empfohlen. Als Bindeglied zwischen Rohr und
Trichter empfiehlt sich ein handelsüblicher Gummidichtring mit
einem Innendurchmesser von 32 mm (Überwurfmutter entfällt).
Von einer Trinkwassereinspeisung über einen Schlauch wird
wegen der Gefahr des Wasserrückstaus abgeraten!
3. Führung und Befestigung des Meßschlauches
VRC-4.1 Bedienungsanleitung
Installation
und des Nachfülltrichters
Datei: VRC-4.1
Ventil
Nachfül l v ent il für
Regenwasser anlagen
T yp :VR V -1
2 30V5 0 H z
1 0ba r ma x.
va
2 5l/M in.
Gro ßosth eim
Anschluß
Steuergerät
Zulauftrichter
Seite: 4
