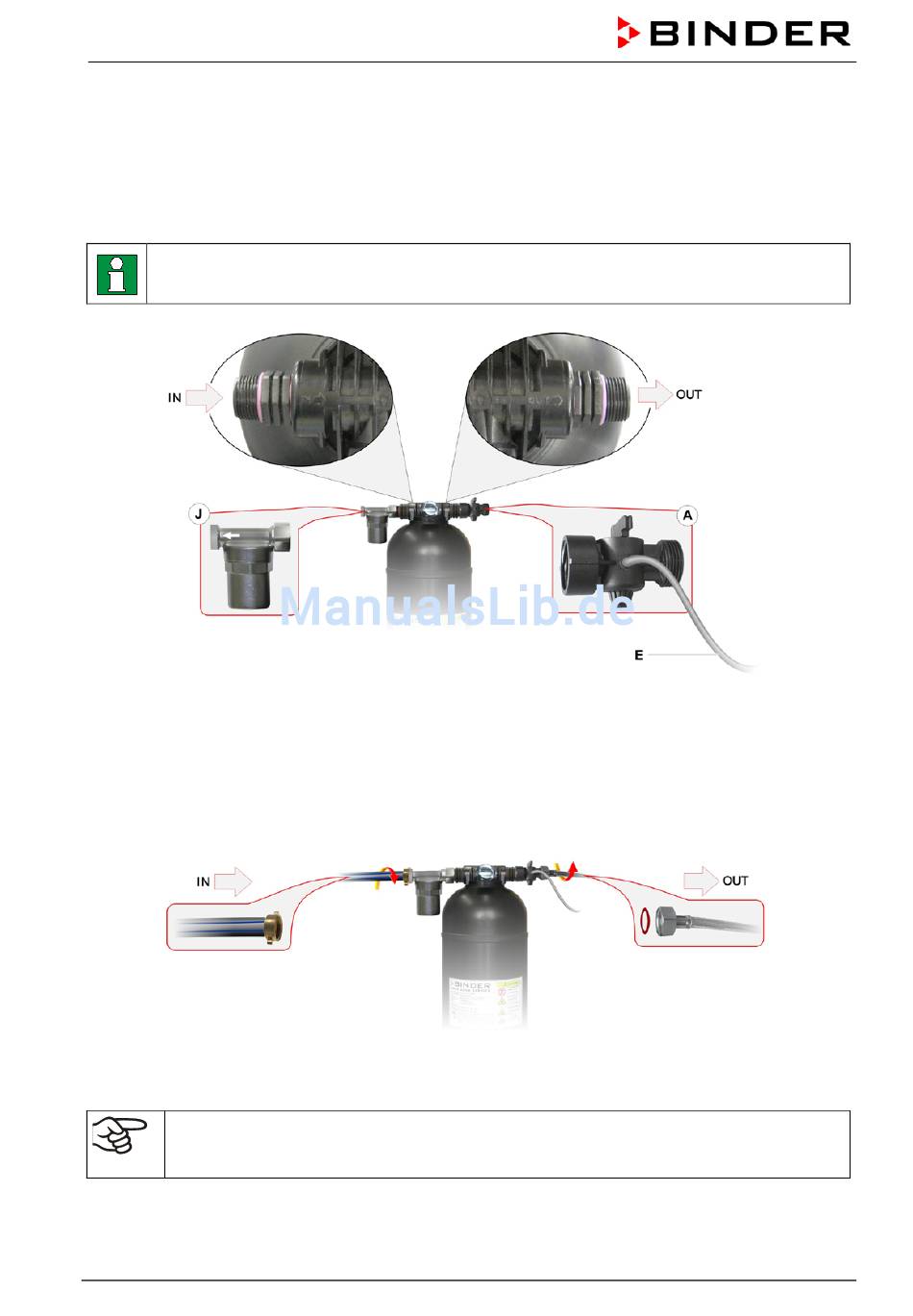

4.2 Anschluss des Ablasshahns und Wasserschlagdämpfers
Montieren Sie den Ablasshahn (A) am Ausgang (OUT) der Kartusche und bringen Sie den mitgelieferten
Silikonschlauch (E) an.
Montieren Sie den Wasserschlagdämpfer (J) am Eingang (IN).
Der Wasserschlagdämpfer (J) wird entgegen der Durchflussrichtung montiert!
Siehe Pfeile.
4.3 Anschluss der Schläuche an die Kartusche
Legen Sie jeweils eine der mitgelieferten Dichtungen in den Wasserzulaufschlauch (IN) und den
Metallschlauch (C) (OUT) und schließen Sie diese gemäß der Beschriftung an die Kartusche an.
Abbildung 5: Schläuche IN und OUT an Kartusche anschließen
Achten Sie beim Festziehen der Überwurfmuttern (Metall) darauf, dass sich die Muttern
(Kunststoff) der Anschlussstücke nicht verdrehen. Gegebenenfalls die Muttern (Kunststoff)
mit einem zweiten Gabelschlüssel festhalten.
Montageanleitung BINDER Pure Aqua Service (E3) 12/2017
Abbildung 4: Ablasshahn montieren
Seite 12/57
