4.2 Connexion du robinet de décharge et de l'amortisseur de coups de bélier
Monter le robinet de décharge (A) à la sortie (OUT) de la cartouche et raccordez le tube en silicone fourni
(E) au robinet de décharge.
Monter l'amortisseur de coups de bélier (J) à l'entrée (IN).
L'amortisseur de coups de bélier (J) doit être monté contre la direction d'écoulement!
Voir les flèches indicatives.
4.3 Connexion des tuyaux à la cartouche
Insérer un des joints fournis dans le tuyau d'admission d'eau (IN) et un autre dans le tuyau métallique (C)
(OUT) et connecter les tuyaux à la cartouche conformément au marquage.
Lors du serrage des écrous- raccords (en métal), veillez que les écrous (en plastique) sur les
raccords ne vrillent pas. Si nécessaire, tenir les écrous (en plastique) fixes à l'aide d'une
deuxième clé à fourche.
Manuel de montage BINDER Pure Aqua Service (E3) 12/2017

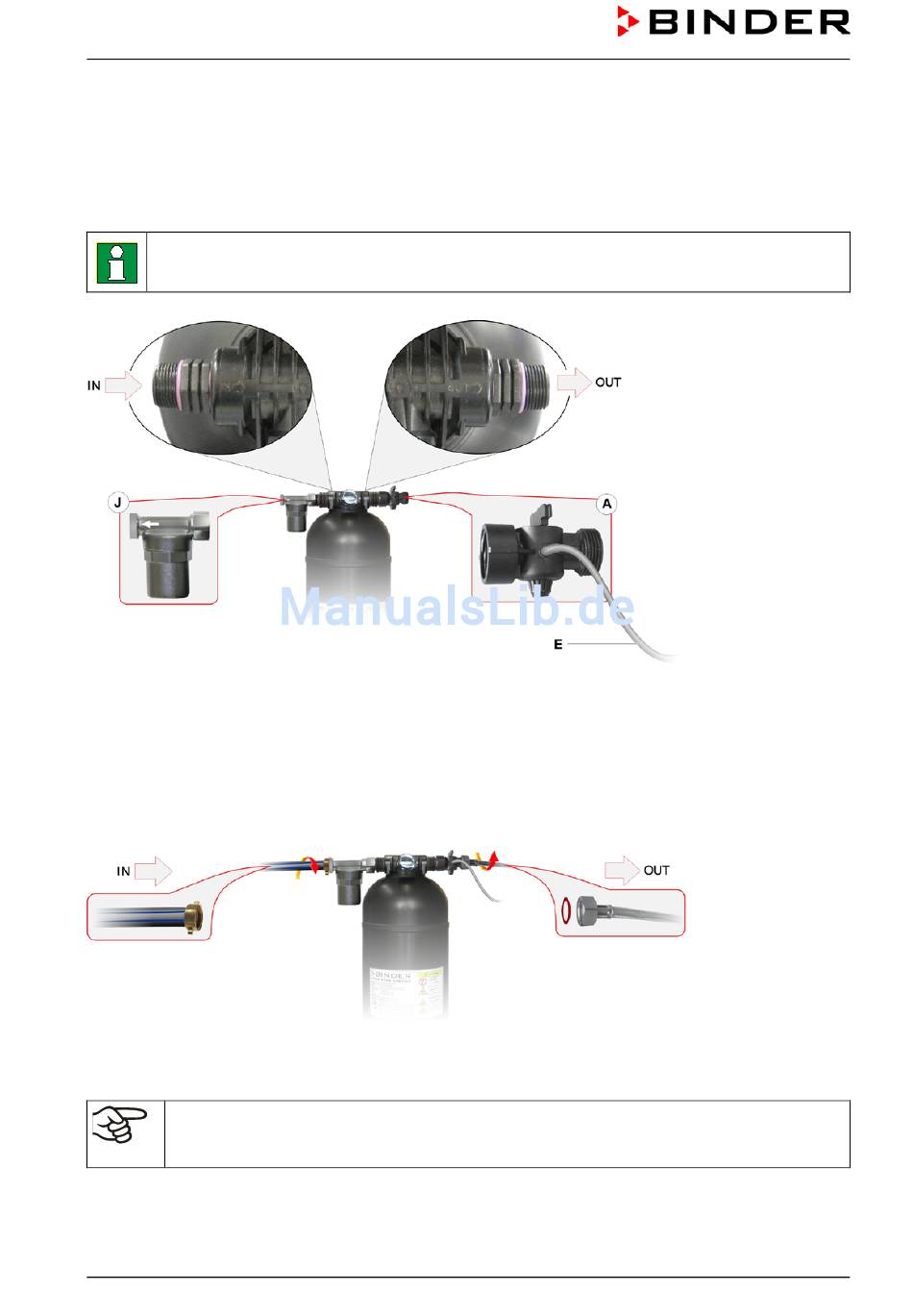

Fig. 4: Monter le robinet de décharge
Fig. 5: Connexion des tuyaux IN et OUT à la cartouche
page 48/57
