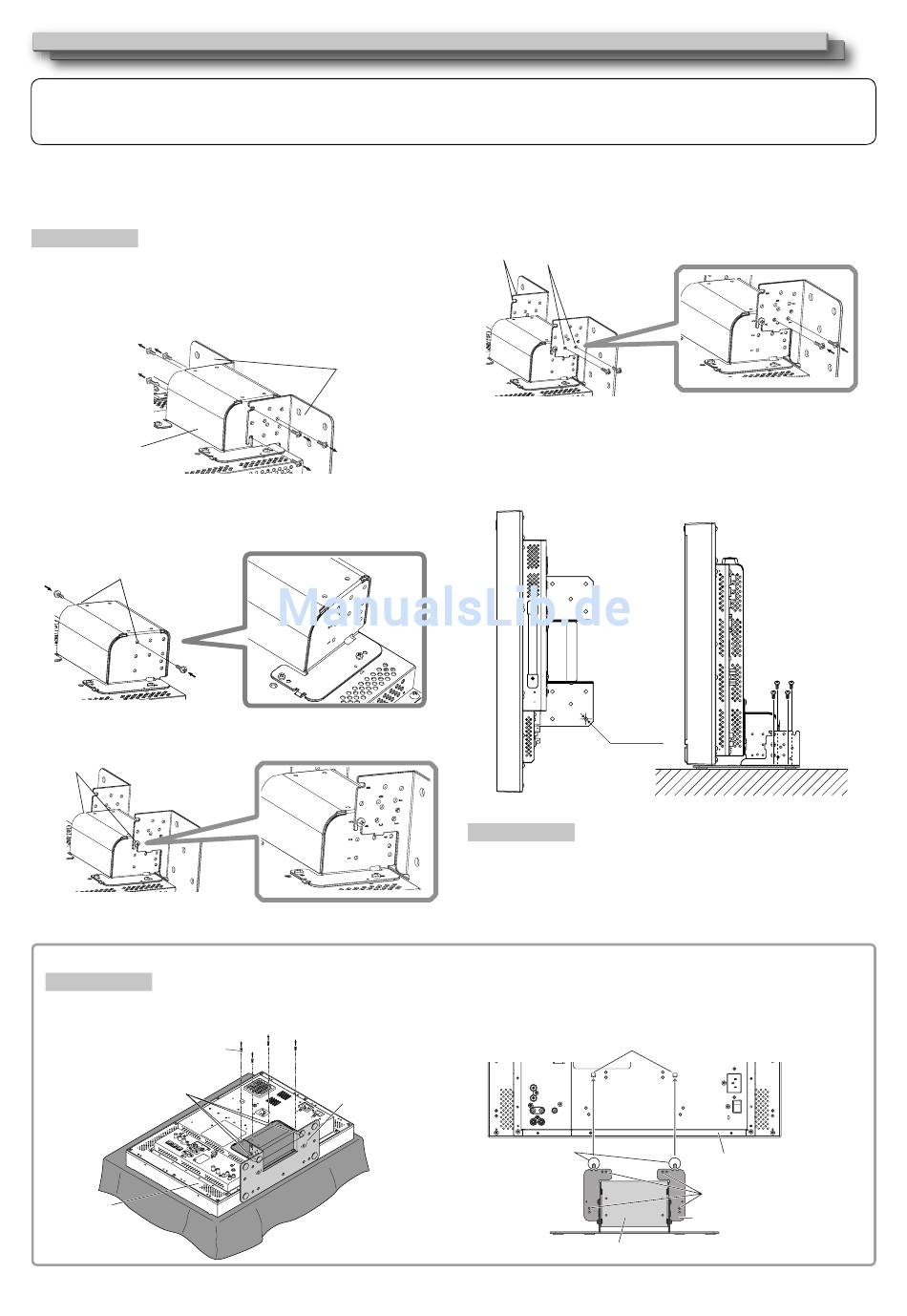

Installazione
● Non appoggiare il braccio sull'apparecchio né appoggiarvisi col corpo intero.
●
Durante l'installazione del monitor si deve fare attenzione a non toccarne il pannello LCD.
● Il monitor deve essere installato saldamente affinché non cada o si ribalti, in tal modo danneggiandosi o causando lesioni alle persone.
●
Per fissare il monitor con le viti su un piano o
qualsiasi altra superficie adatta
Il monitor può essere installato con la piastra di fondo fissata nella
posizione arretrata in modo che non sporga.
ATTENZIONE
●
Collocare il monitor su una coperta mantenendone il pannello LCD
rivolto verso il basso in modo da non danneggiarlo.
●
Dopo avere spostato la piastra di fondo nella posizione arretrata la
si deve fissare con viti comunemente disponibili in commercio.
1
Allentare le viti del supporto e rimuovere la piastra:
Supporto
2
Inserire provvisoriamente le viti nei fori "3" a destra e a sinistra del
supporto.
●
Serrare provvisoriamente le viti in modo che fuoriescano di circa 4
mm dal foro:
Fori filettati "3"
3
Agganciare le rientranze di destra e sinistra "A" alle viti
provvisoriamente inserite nel supporto:
Rientranza "A"
●
Distacco del supporto
ATTENZIONE
●
Collocare il monitor su una coperta mantenendone il pannello
LCD rivolto verso il basso in modo da non danneggiarlo.
Viti di fissaggio
Fori filettati per il fissaggio
del supporto
Monitor
6
4
Regolare la posizione affinché i fori delle viti del supporto si
allineino con i fori di destra e sinistra "C" ed "E" delle viti della
piastra di fondo; serrare le due viti di un solo lato (in totale ve ne
sono quattro) e infine serrare nuovamente quelle provvisorie in
modo da bloccare il supporto e la piastra.
Fori filettati "C" ed "E"
Piastra di fondo
5
Per ancorare il monitor alla piastra di fondo si devono usare
almeno due viti di tipo comunemente disponibile in commercio
(almeno quattro per entrambi i lati) inserendole nei fori (10 – φ8)
(tali viti devono essere sufficientemente robuste e resistenti da
tenere bloccato in posizione il monitor quando soggetto a forze
esterne d'intensità prevista):
ATTENZIONE
● È molto pericoloso lasciare il monitor non fissato al supporto con
le viti, non solo perché esso si potrebbe danneggiare cadendo ma
anche per le lesioni e le scosse elettriche che ciò potrebbe causare
alle persone.
●
Per installare il supporto
Per fissare correttamente il monitor al supporto è innanzi tutto
necessario inserire le guide di quest'ultimo negli appositi fori
delle guide di cui il monitor è provvisto. Il supporto deve quindi
essere fissato saldamente con le apposite viti.
Corpo del
supporto
L'illustrazione del monitor si
riferisce al modello DT-E21L4.
10 – φ8
Fori della guida
Guide
Fori filettati per il fissaggio
del supporto
Supporto
Corpo del supporto
Monitor
