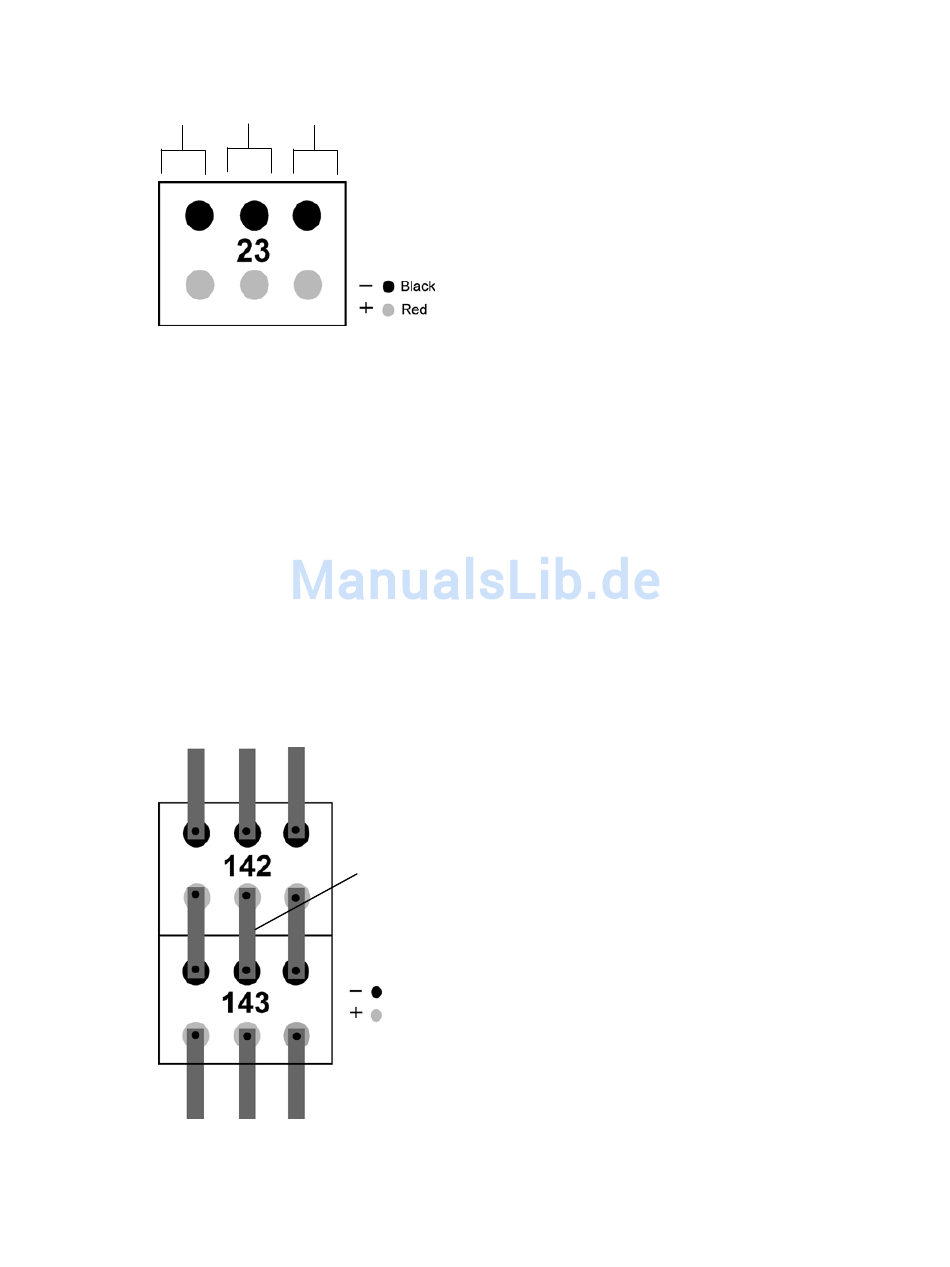

Abbildung 2. Bezeichnung eines Batterieblocks
J023A
J023B
Wenn die geprüften Batterieblöcke lediglich über einen Satz Batteriepole verfügen, zeigt das
Prüfgerät keinen Buchstaben an. „J023" bedeutet beispielsweise, dass der Batterieblock nur über
einen Satz Batteriepole verfügt.
Brücken
Das Prüfgerät verwendet den Buchstaben „S" für Brücke. Es weist dem an die Brücke
angeschlossenen Batterieblock eine Zahl zu. Es weist den Buchstaben zu, der dem Satz
Batteriepolen zugewiesen ist, an die die Brücke angeschlossen ist.
Beispielsweise bedeutet „S" in der Bezeichnung „S142B", dass Sie eine Brücke geprüft haben,
„142" ist die Nummer des an die Brücke angeschlossenen Batterieblocks, und „B" weist darauf
hin, dass die zweite Brücke des Batterieblocks geprüft wurde. Abbildung 3 zeigt ein Beispiel für
diese Bezeichnung .
Abbildung 3. Bezeichnung einer Brücke
J023C
S142B
schwarz
rot
27
