Bersten Im Heizungssystem; Empfang Von Alarmmeldungen - Kamstrup Multical 602 Technische Beschreibung

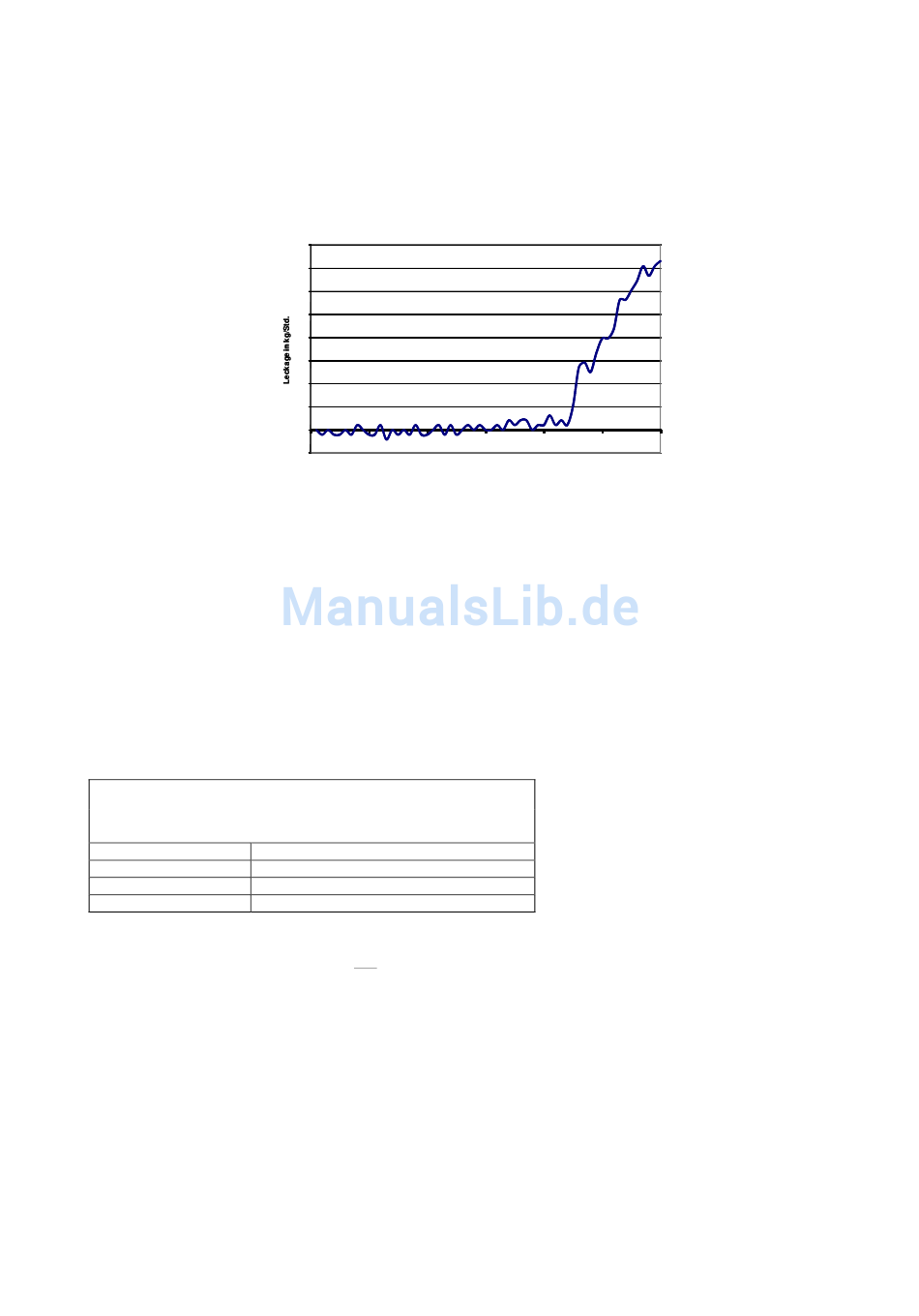

Beispiel: Die untenstehende Kurve zeigt die Differenz zwischen Masse V1 und Masse V2 während eines
Zeitraums von 60 Tagen bevor ein Leckalarm wegen einer Leckage in einer Warmwasserleitung für
Fußbodenheizung ausgelöst wurde. Die Abbildung zeigt in den ersten 43 Tagen eine Fluktuation von ca. ± 1 kg/h.
Diese Fluktuation ist normal und bedeutet keine Leckage in der Anlage.

6.14.2 Bersten im Heizungssystem

Alle 30 s wird der aktuelle Durchfluss in der Vorlaufleitung mit dem der Rücklaufleitung verglichen. Wenn bei vier
aufeinanderfolgenden Messungen (120 s) eine Differenz höher als 20 % des Nenndurchflusses festgestellt wird,
wird der Info-Code 00512 per Fernmeldung gesendet und ein „Berstalarm" ausgelöst.
6.14.3 Kaltwassersysteme
Neben den obigen Funktionen kann MULTICAL
werden. Auf diese Weise kann der Kaltwasserverbrauch überwacht werden. Eine laufende Toilettenspülung oder
andere Lecks z.B. an Heizspiralen in Wassertanks führen dazu, dass Impulse rund um die Uhr empfangen
werden.

Wenn MULTICAL 602 nicht mindestens eine Stunde lang täglich keine Impulse empfängt, ist das ein Zeichen für
ein Leck im Wassersystem und ein Alarm wird per Fernmeldung ausgelöst.
Kaltwasserlecksuche (VA)
Konstante Leckage bei Nullverbrauch
N=
(Impulsauflösung 10 l/Impuls)
0 AUS
1 20 l/Std. (½ Stunde ohne Impulse)
2 10 l/Std. (1 Stunde ohne Impulse)
3 5 l/Std. (2 Stunden ohne Impulse)
Anmerkung: N=2 ist ein voreingestellter Wert im Zusammenhang mit der Lecküberwachung. Eine höhere
Empfindlichkeitsstufe, z.B. N=3 kann nur mittels METERTOOL eingestellt werden. Info-Codes für Leckage/Bersten
sind aktiv nur, wenn M > 0 bzw. N > 0.

6.14.4 Empfang von Alarmmeldungen

Wenn der Zähler ein Leck oder Bersten festgestellt hat, sendet er eine Alarmmeldung an eine Empfangsstation.
Dort werden die ankommenden Alarmmeldungen nach einem mit jedem Kunden individuell vereinbartem
Handlungsmuster weitergegeben, z.B. kann als Erstes eine SMS an die Mobiltelefonnummer des Kunden
gesendet werden. Gleichzeitig bekommt auch das zuständige Heizwerk/Versorgungsunternehmen eine Nachricht.
Eine regelmäßige Datenübertragung vom MULTICAL
sichert, dass eventuelle fehlerhafte Fernauslesungen als solche erkannt werden.
Kamstrup A/S · Technische Beschreibung · 5512-932_L1_DE_11.2016
16 16
14 14
12 12
10 10
8 8
6 6
4 4
2 2
0 0
400 410 420
400 410 420
-2 -2
Tage Tage

602 an den Impulsgeber eines Kaltwasserzählers angeschlossen

430 440 450
430 440 450
602 an die Empfangsstation/das Überwachungszentrum
MULTICAL® 602
460
460
59
