MULTICAL® 602

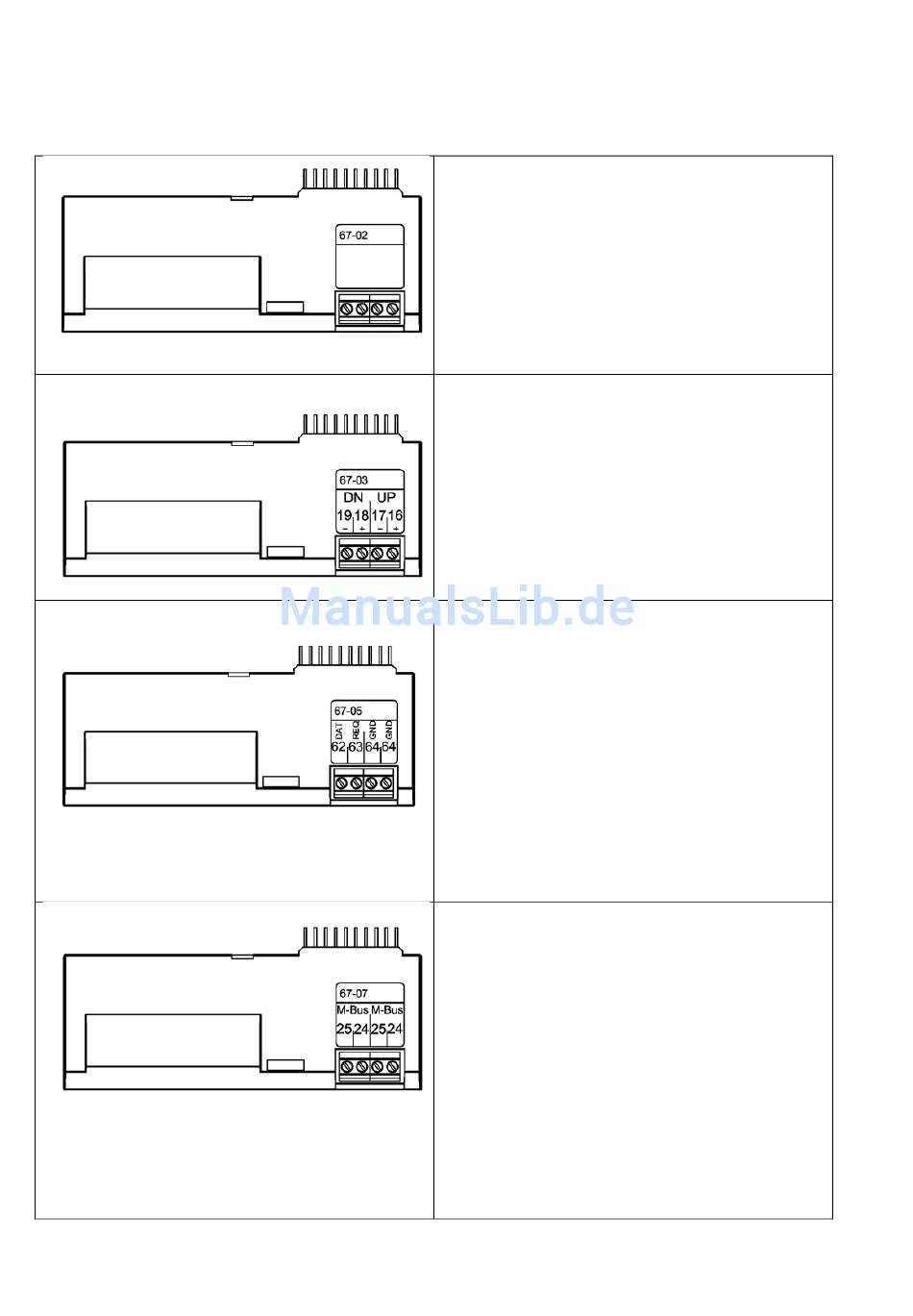

10.1.1 Kopfmodule - Übersicht
88
Typ 67-02: ∆Energieberechnung
Dieses Kopfmodul kalkuliert den Unterschied zwischen der
Vorlauf- und Rücklaufenergie, also den Verbrauch der in
offenen Systemen gezapften Energie.
Die Differenzenergie dE = E4-E5.
Das Modul schließt auch einen Stundendatenlogger ein.
Neben der Diffenrenzenergie dE, beinhaltet der Logger solche
Register wie Tageslogger (siehe Abschnitt 6.13 Datenlogger)
Anforderung CCC = CCC
1 2
Keine Anschlussklemmen werden verwendet.
Typ 67-03: PQ-Begrenzer
Das Modul hat zwei Impulsausgänge, die zur UP/DOWN-
Regelung des niedertourigen Drei-Punkt-Motorventils durch
ein externes Halbleiterrelais, Typ 66-99-003, und einen
230/24 V Transformator, Typ 66-99-403, verwendet werden
können.
Die Leistungs- und Durchflussgrenzen werden mit dem
METERTOOL-Programm in MULTICAL
Siehe im Übrigen Anleitung: 5512-498
Das Modul verfügt auch über einen Stundendatenlogger.
Typ 67-05: Datenausgang
Das Modul verfügt über einen galvanisch getrennten
Datenport mit KMP-Protokoll. Der Datenausgangsport bietet
eine Anschlussmöglichkeit für externe Kommunikations-
einheiten oder Leitungen für die Übertragung von Daten, die
nicht über die optische Schnittstelle auf der Vorderseite des
Zählers ausgelesen werden können.
62: DATA (braun) – 63: REQ (weiss) – 64: GND (grün).
Verwenden Sie Datenkabel Typ 66-99-106 mit einem 9-
poligen Sub-D-Stecker oder Typ 66-99-098 mit einem USB-
Stecker.
Das Modul verfügt auch über einen Stundendatenlogger.
Es können nur aktuelle und akkumulierte Daten ausgelesen
werden. Die Datalogger für Stunden/Tage/Monate/Jahre sind
nicht mittels Dateninterface am Kopfmodul 67-05 auslesbar.
Typ 67-07: M-Bus
M-Bus kann in Stern-, Ring und Bustopologie angeschlossen
werden. Abhängig von M-Bus Master und Kabellänge/Quer-
schnitt, können bis zu 250 Zähler mit Primäradressen und
sogar mehr mit Sekundäradressen angeschlossen werden.
Kabelwiderstand im Netzwerk: < 29 Ohm
Kabelkapazität im Netzwerk: < 180 nF
Anschlusspolarität der Klemmen 24-25 ist gleichgültig.
Das Modul nur in netzversorgten Zählern verwenden.
Falls der Auftrag nichts Anderes vorgibt, besteht die Primär-
adresse aus den drei letzten Ziffern der Seriennummer. Sie
kann mit dem PC-Programm METERTOOL geändert werden.
Korrekte Funktion in MC602 erfordert mindestens Programm-
version D1, die im März 2011 freigegeben wurde.
Kamstrup A/S · Technische Beschreibung · 5512-932_L1_DE_11.2016

602 eingegeben.
