Kamstrup MULTICAL 602 Technische Beschreibung Seite 102

MULTICAL® 602

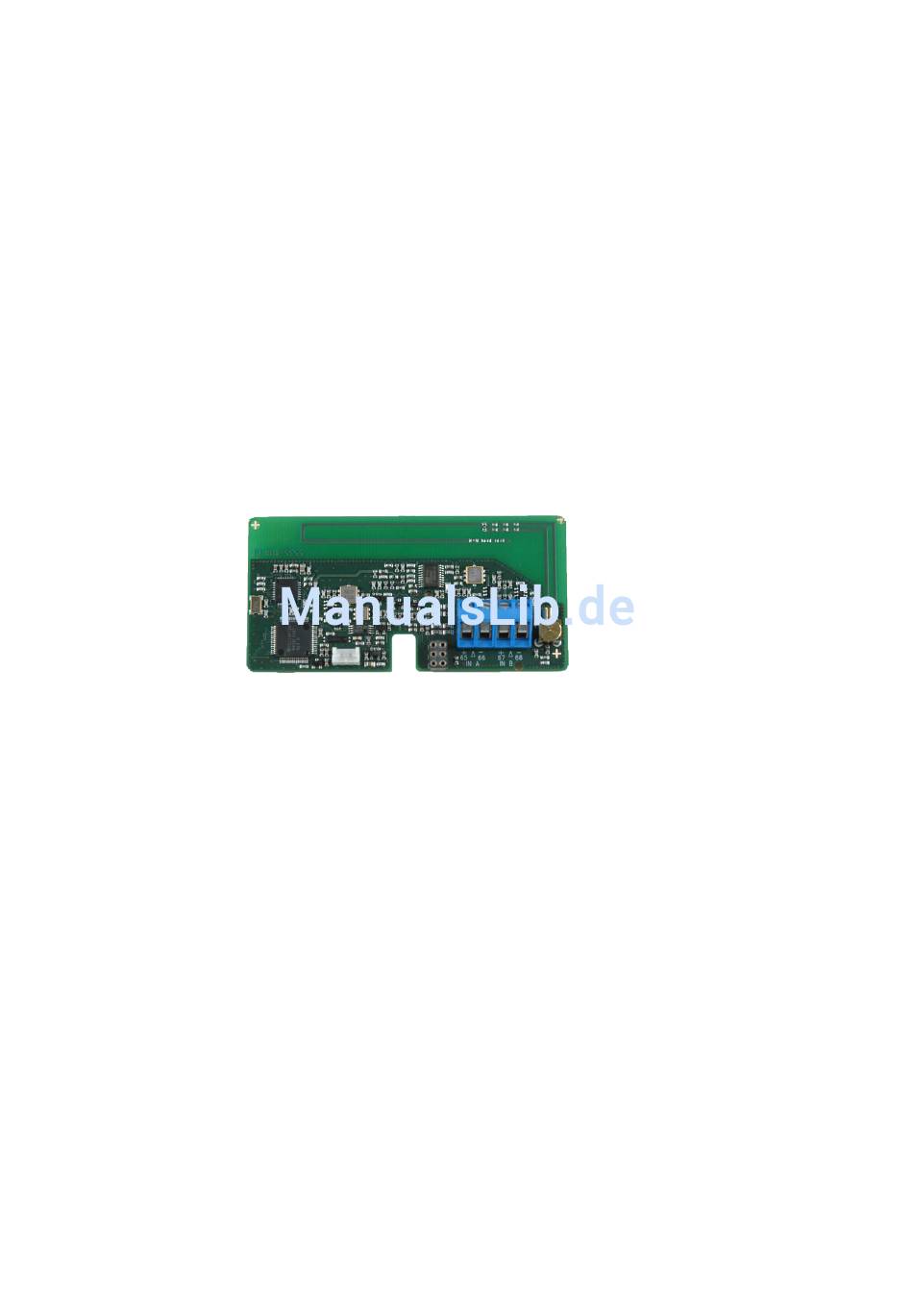

10.2.22 High Power FunkRouter + 2 Impulseingänge (VA, VB) (602-00-84) (PCB 5550-1116)
Das High Power FunkRouter-Modul hat eingebaute Routerfunktion und ist somit auf den Einsatz in einem
Kamstrup Funknetzwerk, wo die ausgelesenen Daten automatisch über die Netzwerkeinheit RF Concentrator an
die Systemsoftware übertragen werden, optimiert.
Das Modul kann weiterhin mit den handbedienten Auslesesystemen von Kamstrup, z.B. USB Meter Reader und
MT Pro, ausgelesen werden.
Das FunkRouter-Modul wird zum Betrieb bei sowohl gebührenfreien als nicht-gebührenfreien Frequenzen, wo bis
zu 500 mW Sendestärke zulässig ist, geliefert. Das Modul ist standardmäßig mit interner Antenne, Anschluss für
Zusatzantenne und zwei extra Impulseingänge ausgestattet.
Für die Funktion der Impulseingänge siehe Abschnitt 7.3 Impulseingänge VA und VB.
Das High Power FunkRouter-Modul (602-00-84) muss zusammen mit High Power Netzversorgung verwendet
werden (230 VAC: 602-00-00-3 und 24 VAC: 602-00-00-4).
Kamstrup empfiehlt, dass eine Zusatzantenne auf dieses Modul montiert wird, wenn gleichzeitig ein Kopfmodul
in dem Zähler montiert ist. Hierdurch wird die möglichst beste Funkreichweite gesichert.
102 Kamstrup A/S · Technische Beschreibung · 5512-932_L1_DE_11.2016
