MULTICAL® 602

9 Spannungsversorgung

MULTICAL ® 602 muss immer intern mit 3,6 VDC (± 0,1 VDC) über den Versorgungsstecker gespeist werden. Dies
erzielt man mit einem der folgenden Versorgungsmodule:
MULTICAL 602
Versorgung
Batterie, D-Zelle
230 VAC High Power isolierte SMPS
24 VAC High Power isolierte SMPS
230 VAC isolierte lineare Versorgung
24 VAC isolierte lineare Versorgung
Die obengenannten Versorgungsmodule gehören alle zur umfangreichen Typprüfung von MULTICAL
Rahmen der Typzulassung, der CE-Kennzeichnung und der Werksgarantie dürfen keine anderen Versorgungs-
module verwendet werden
Die Versorgungseinheit wird mit einem Anschlussstecker an MULTICAL
Modellen von MULTICAL® 602 (vor Juni 2014) wurden statt der Stecker Schraubklemmen (Klemme 60(+) und 61(-
)) verwendet. Die Platinen mit Schraubklemmen bzw. Stecker sind untereinander auswechselbar. Es ist aber nicht
möglich einen früheren Typ von Versorgungseinheit in einem neuen Zähler zu verwenden.
Bei der Verwendung einer Versorgungseinheit mit Stecker in einem MULTICAL
der Stecker entfernt werden. Die Änderung von Schraubklemmen auf Stecker wurde in drei Stufen implementiert:
Typ 602-A und 602-C:
Typ 602-B:
Typ 602-D:

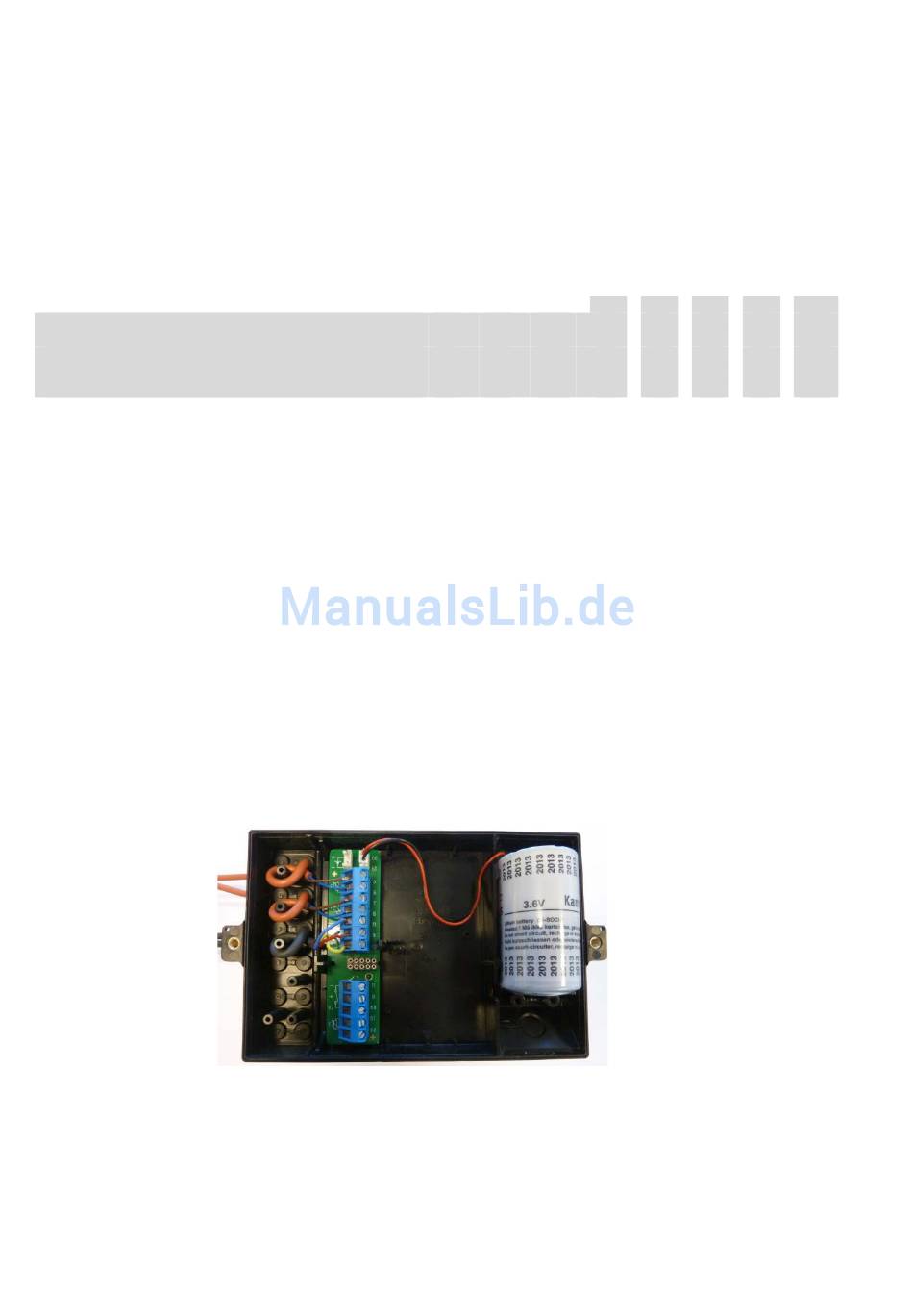

9.1 Integrierte D-Zelle Lithiumbatterie

Für den Zähler muss eine Lithium-D-Zelle-Batterie (Kamstrup Typ 66-00-200-100) verwendet werden. Die Batterie
ist in der rechten Seite des Bodenstücks montiert und wird leicht ausgetauscht, indem man einfach die
gebrauchte Batterie entfernt und die Ersatzbatterie montiert.
Die Lebensdauer der Batterie hängt teilweise von den Temperaturbedingungen und teilweise von der gewählten
Applikation ab.
80

Typ 602-
Juni 2014.
März 2014
April 2014.
2
3
4
7
8
602 angeschlossen. Bei früheren
®
® 602 mit Schraubklemmen, muss
Kamstrup A/S · Technische Beschreibung · 5512-932_L1_DE_11.2016
