6.5 Durchflussmessung, V1 und V2

Abhängig vom angeschlossenen Durchflusssensortyp kann MULTICAL
zwei verschiedene Arten berechnen:
Schnelle Volumenimpulse (CCC > 100)
6.5.1
Der aktuelle Wasserdurchfluss für schnelle Voumenimpulse wird, ohne Ermittelung des Durchschnitts, wie folgt
berechnet: Die Anzahl der Volumenimpulse/10 s wird mit dem Skalierungsfaktor multipliziert.
q = (Imp./10 s x Durchflussfaktor)/65535
Beispiel:
ULTRAFLOW ® qp 1,5 m
-
Aktueller Wasserdurchfluss = 317 l/h, entspricht 88 Imp./10 s
-

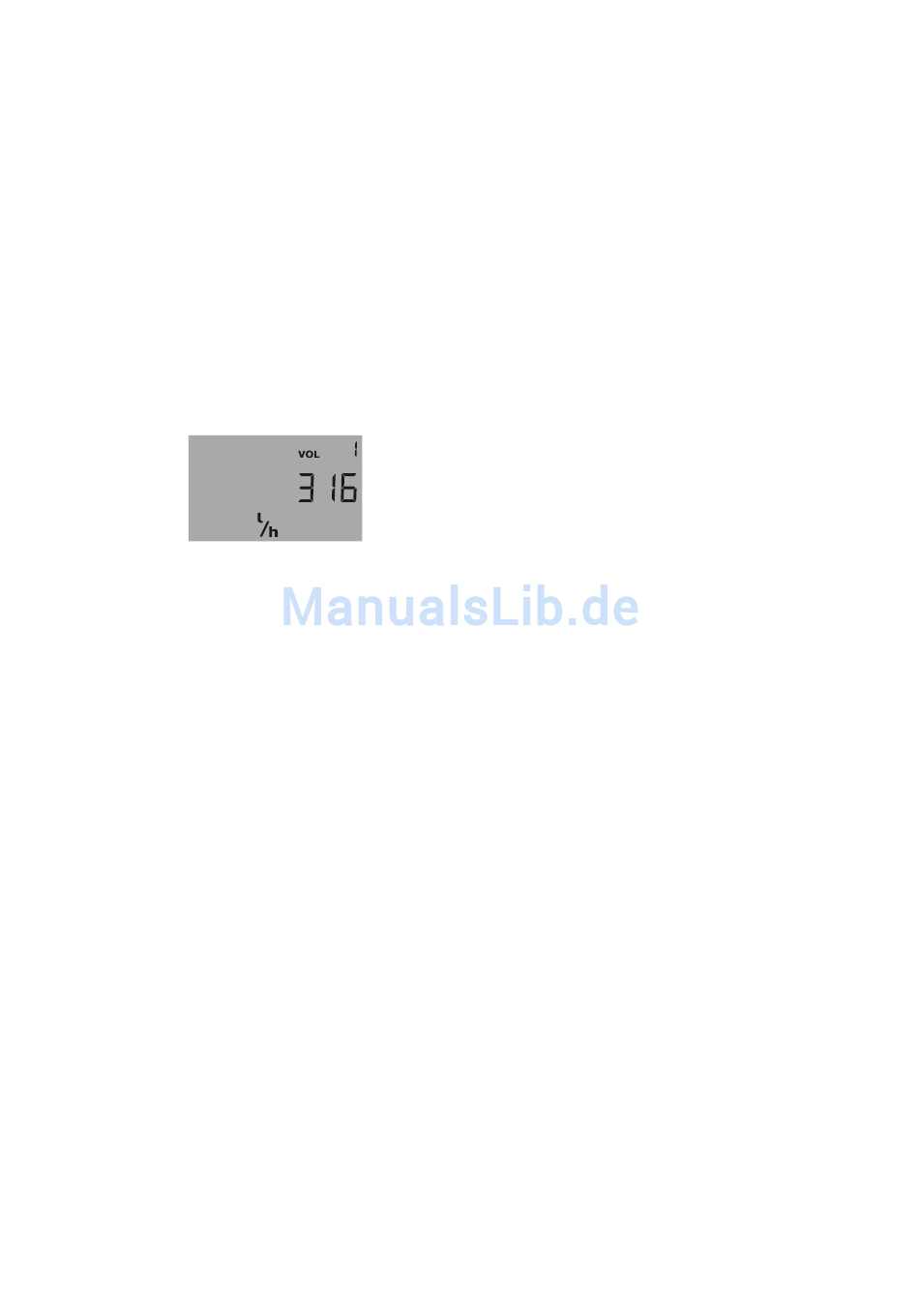

q = (88 x 235926)/65535 = 316,8 (erscheint auf dem Display als 316
Auflösung der aktuellen Durchflussgeschwindigkeit (CCC > 100)
6.5.2
Die Displayauflösung der aktuellen Durchflussgeschwindigkeit kann aus dem Durchflussfaktor und der Anzahl
Dezimalen abgeleitet werden.
Beispiel 1:
ULTRAFLOW ® qp 1,5 m
-
Auflösung = 235926/65535 = 3.6 (erscheint auf dem Display als 3
Beispiel 2:
FUS380 Qs 75 m 3 /h mit 1 Imp./l (CCC=201), Durchflussfaktor = 235926
-
Auflösung = 235926/65535 = 3,6 (erscheint auf dem Displayet als 3,6
6.5.3 Langsame Volumenimpulse (CCC = 0XX)
Der aktuelle Wasserdurchfluss für langsame Volumenimpulse (typisch von Durchflusssensoren mit einem Reed-
Schalter) wird, ohne Ermittelung des Durchschnitts, wie folgt berechnet: Der Skalierungsfaktor wird durch das
Zeitintervall zwischen zwei Volumenimpulsen dividiert.
q = Durchflussfaktor/(256 x Zeitintervall in s)
Beispiel:
Mechanischer Durchflusssensor Qn 15 qp m
-
Aktueller Wasserdurchfluss = 2,5 m
-
q = 230400/(256 x 36) = 25 (erscheint auf dem Display als 2,5
V1 und V2 müssen vom selben Typ sein (entweder schnelle (CCC > 100) oder langsame (CCC=0XX)), dürfen
jedoch unterschiedliche qp-Codierungen (CCC) haben.
Bei Verwendung der Kopfmodule 67-02 oder 67-09 müssen V1 und V2 eine identische qp-Codierung (CCC)
haben.
Wenn die Periode zwischen den Impulsen 15 Minuten übersteigt, wird der faktische Durchfluss als „0" angezeigt.
