Kamstrup MULTICAL 602 Technische Beschreibung Seite 64

MULTICAL® 602
6.17.3 Beenden des Menüs Setup

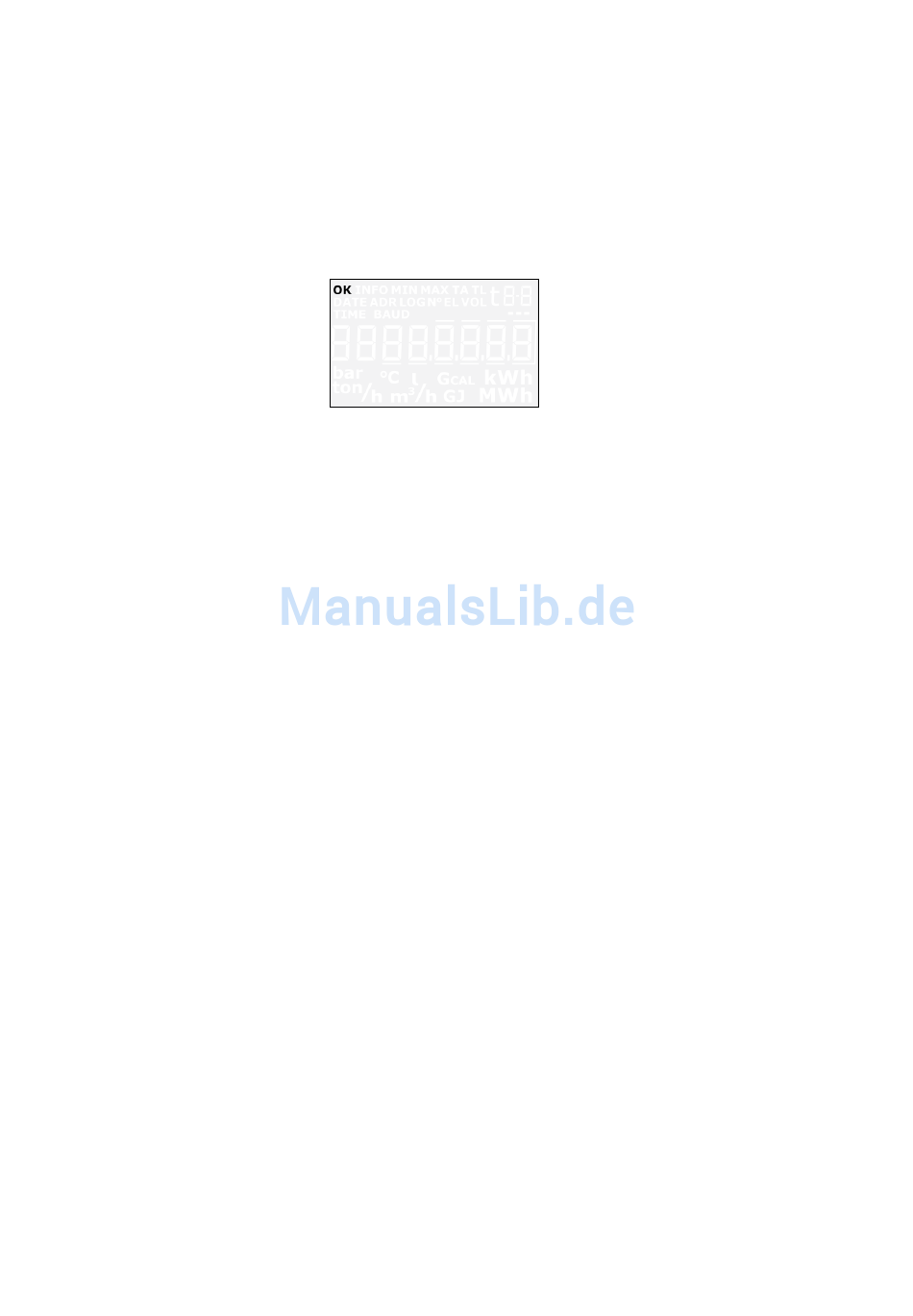

Wenn der Anzeigewert wunschgemäß geändert worden ist, hält man die Primärtaste 10 Sekunden lang gedrückt
bis das Segment "OK" auf dem Display erscheint. Das Display kehrt zur eichpflichtigen Anzeige zurück.
Der neue Wert wird geprüft. Wenn gültig, wird der neue Wert gespeichert. Ist der Wert ungültig, wird der alte wert
beibehalten, und das Segment "OK" erscheint nicht im Display. Das Display kehrt zur eichpflichtigen Anzeige
zurück.
Wünscht man das Menü Setup zu beenden ohne den neuen Wert zu speichern, wird dies wie folgt gemacht:
1. Das Rechenwerk vom Anschlussbodenstück entfernen
2. Warten Sie bis das Display erlischt (bis zu 2,5 Minuten), ohne die Tasten zu betätigen
3. Das Rechenwerk wieder aufsetzen ohne die Fronttasten zu betätigen
Warten Sie einige Sekunden, während der Zähler startet, ohne die Fronttasten zu betätigen. Das normale Register
wird jetzt angezeigt, und das Menü Setup wird ausgeschaltet.
NB: Werden die Fronttasten 4 Minuten lang im Menü Setup nicht betätigt, wird das Menü Setup ausgeschaltet,
und der Zähler kehrt automatisch zum normalen Betrieb zurück.
Erscheint das Segment "OK" nicht auf dem Display, werden keine Daten gespeichert.
6.17.4 Anzeigeregister, die vom Menü Setup unterstützt sind
Folgende Register werden vom Menü Setup unterstützt:
● Datum
● Uhr
● Primäre M-Bus Adresse (für sowohl Kopf- als Bodenmodul, wenn montiert)
● Vorprogrammierung von Input A
● Vorprogrammierung von Input B
● Zählernr. für Eingang A
● Zählernr. für Eingang B
● Impulswert für Eingang A
● Impulswert für Eingang B
64 Kamstrup A/S · Technische Beschreibung · 5512-932_L1_DE_11.2016
