Anschlüsse
7.3 Klemmanschlüsse Unterseite

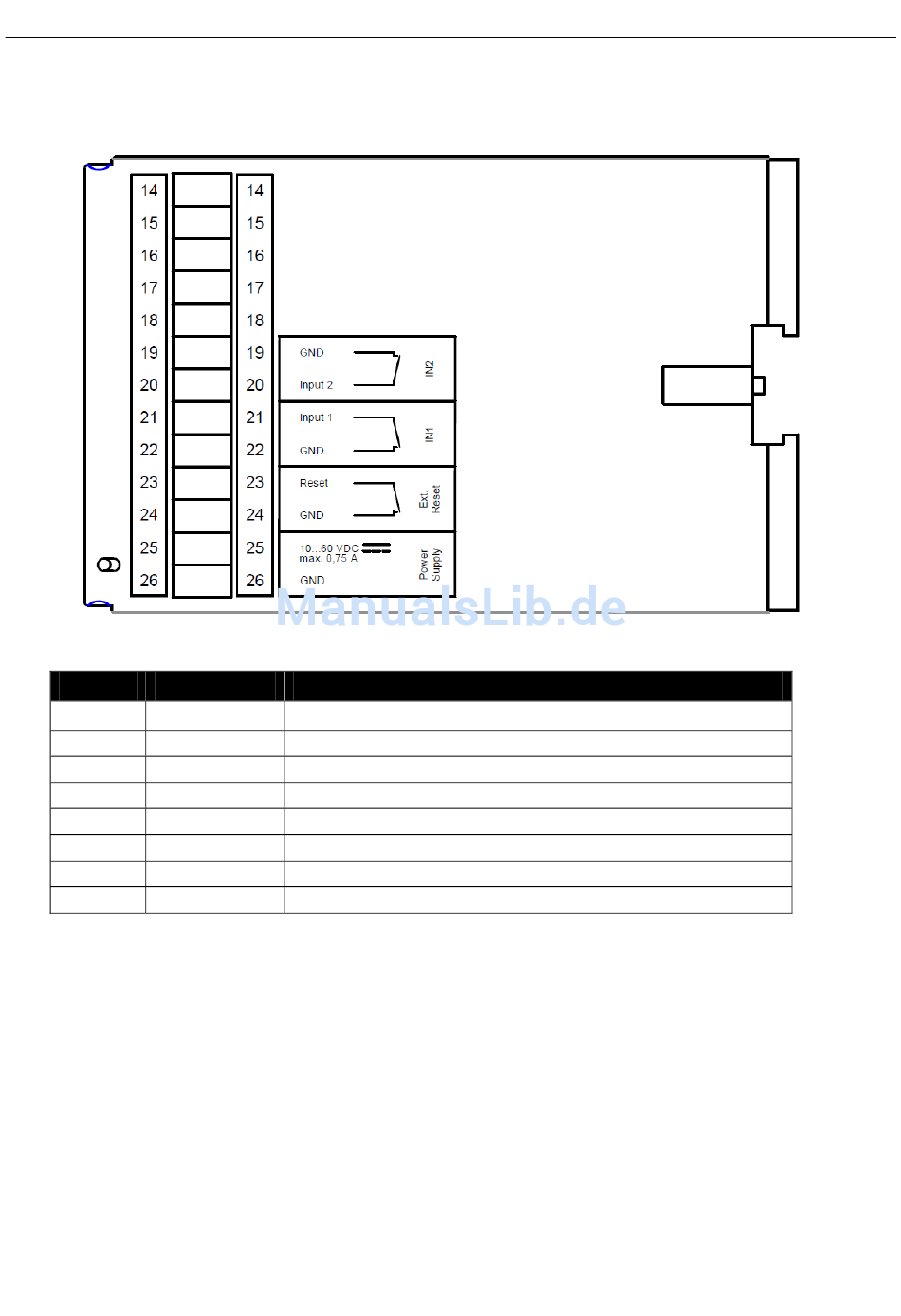

Abbildung 4: Anschlüsse auf der Geräteunterseite

Klemme Bezeichnung Beschreibung

19
GND
20 Input 2
21 Input 1
22 GND
23 Reset
24 GND
25 10 ... 60 VDC
26 GND
Tabelle 8: Beschreibung der Anschlüsse auf der Geräteunterseite
26
Ground (Masse)
Eingang 2
Eingang 1
Ground (Masse)
Reset-Eingang
Ground (Masse)
Spannungsversorgung 10 V – 60 V DC
Ground (Masse)
MoRoS ISDN 2.1 PRO
