Inhaltszusammenfassung für INSYS EBW-E100
- Seite 1 EBW-E100...
- Seite 3 Copyright © May 13 INSYS MICROELECTRONICS GmbH Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Do- kumentation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg. Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein Hinweis auf die freie Verwendbarkeit desselben.
-
Seite 4: Inhaltsverzeichnis
Inhalt Allgemeines .....................7 Gewährleistungsbestimmungen ................7 Kennzeichnung von Warnungen und Hinweisen ...........8 1.2.1 Symbole und Signalwörter............... 8 Symbole und Formatierungen dieser Anleitung.............9 Sicherheit....................10 Bestimmungsgemäße Verwendung ..............10 Technische Grenzwerte ..................11 Pflichten des Betreibers ..................11 Qualifikation des Personals..................11 Hinweise zu Transport und Lagerung ..............12 Kennzeichnungen auf dem Produkt..............12 Umweltschutz......................13 Sicherheitshinweise zur elektrischen Installation..........13... - Seite 5 Contents Funktionen .....................36 12.1 Basic Settings ......................36 12.1.1 Web-Interface (Benutzername, Kennwort, Fernkonfiguration) ....36 12.1.2 IP-Adressen einstellen ................37 12.1.3 Statische Routen eintragen ..............38 12.1.4 Hostnamen eintragen................38 12.2 LAN (ext)......................39 12.2.1 Schnittstelle zum externen Netz (LAN/WAN) einrichten......39 12.2.2 DSL einrichten..................
- Seite 6 Inhalt Wartung, Reparatur und Störungsbeseitigung........86 13.1 Wartung ......................86 13.2 Störungsbeseitigung....................86 13.3 Reparatur......................86 Entsorgung ....................87 14.1 Rücknahme der Altgeräte ..................87 Konformitätserklärung ................88 FCC Statement..................89 Exportbeschränkung ................90 Lizenzen ....................91 18.1 GNU GENERAL PUBLIC LICENSE ...............91 18.2 GNU LIBRARY GENERAL PUBLIC LICENSE ............94 18.3 Sonstige Lizenzen ....................99 Glossar....................101 Tabellen &...
-
Seite 7: Allgemeines
Einsatz von unzureichend qualifiziertem Personal sowie eigenmächtige Veränderungen schließen die Haftung des Herstellers für daraus resultierende Schäden aus. Die Gewährleistung des Herstellers erlischt. Es gelten die Bestimmungen unserer Liefer- und Einkaufsbedingungen (AGB). Die- se finden Sie auf unserer Webseite (www.insys-icom.de/impressum/) unter „AGB“. -
Seite 8: Kennzeichnung Von Warnungen Und Hinweisen
Allgemeines EBW-E100 Kennzeichnung von Warnungen und Hinweisen 1.2.1 Symbole und Signalwörter Gefahr! Schwere gesundheitliche Schäden / Lebensgefahr Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missachtung sind Tod oder schwerste Verletzungen die Folge. -
Seite 9: Symbole Und Formatierungen Dieser Anleitung
EBW-E100 Allgemeines Symbole und Formatierungen dieser Anleitung Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in diesem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ih- nen das Lesen und Auffinden der für Sie wichtigen Information erleichtern. Der fol- gende Text entspricht in seiner Struktur den Handlungsanweisungen dieses Hand- buchs. -
Seite 10: Sicherheit
Sicherheit EBW-E100 Sicherheit Der Abschnitt Sicherheit verschafft einen Überblick über die für den Betrieb des Produkts zu beachtenden Sicherheitshinweise. Das Produkt ist nach den derzeit gültigen Regeln der Technik gebaut und betriebs- sicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. -
Seite 11: Technische Grenzwerte
EBW-E100 Sicherheit Technische Grenzwerte Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblät- tern angegebenen technischen Grenzwerte bestimmt. Folgende Grenzwerte sind einzuhalten: Die Umgebungstemperaturgrenzen dürfen nicht unter- bzw. überschritten werden. Der Versorgungsspannungsbereich darf nicht unter- bzw. -
Seite 12: Hinweise Zu Transport Und Lagerung
Sicherheit EBW-E100 Hinweise zu Transport und Lagerung Die folgenden Hinweise sind zu beachten: Das Produkt während des Transports und der Lagerung keiner Feuchtigkeit und keinen anderen möglicherweise schädlichen Umweltbedingungen (Einstrahlung, Gase, usw.) aussetzen. Produkt entsprechend verpacken. Das Produkt so verpacken, dass es vor Erschütterungen beim Transport und bei der Lagerung geschützt ist, z.B. -
Seite 13: Umweltschutz
EBW-E100 Sicherheit Umweltschutz Entsorgen Sie das Produkt sowie die Verpackung gemäß den entsprechenden Umweltschutzvorschriften. Im Abschnitt Entsorgung dieses Handbuchs finden Sie Hinweise zur Entsorgung des Produkts. Trennen Sie die Verpackungsbestandteile aus Karton und Papier sowie Kunststoff und führen Sie sie über die entsprechen- den Sammelsysteme dem Recycling zu. - Seite 14 Sicherheit EBW-E100 Vorsicht! Überstrom in der Geräteversorgung! Brandgefahr und Beschädigung des Produkts durch Überstrom. Sichern Sie das Produkt mit einer geeigneten Sicherung gegen Ströme höher als 1,6 A ab. Vorsicht! Überspannung und Spannungsspitzen aus dem Stromnetz! Brandgefahr und Beschädigung des Gerätes durch Überspannung.
-
Seite 15: Verwendung Von Open-Source-Software
Verwendung von Open-Source-Software Verwendung von Open-Source-Software Allgemeines Unser Produkt EBW-E100 beinhaltet unter anderem auch sogenannte Open- Source-Software, die von Dritten hergestellt und für die freie Verwendung durch jedermann veröffentlicht wurde. Die Open-Source-Software steht unter besonderen Open-Source-Softwarelizenzen und dem Urheberrecht Dritter. Jeder Kunde kann die Open-Source-Software nach den Lizenzbestimmungen der jeweiligen Hersteller grundsätzlich frei verwenden. -
Seite 16: Besondere Haftungsbestimmungen
Produkt zugrunde liegt, gegebene Gewährleistung gilt nur für die unverän- derte Open-Source-Software und die unveränderte Softwarekonfiguration in unse- rem Produkt. Verwendete Open-Source-Software Wenden Sie sich bitte an unsere Support-Abteilung (support@insys-icom.de) für eine Liste der in diesem Produkt verwendeten Open-Source-Software... -
Seite 17: Lieferumfang
1 Quick Installation Guide 1 Support-CD mit Benutzerhandbuch im PDF-Format Folgende weiterführenden Dokumente finden Sie auf der mitgelieferten Support- CD oder im Downloadbereich und auf der Produktseite des EBW-E100 unter www.insys-icom.de: Zusatzhandbuch ASCII-Konfigurationsdatei Zusatzhandbuch Automatisches Update... -
Seite 18: Technische Daten
Technische Daten EBW-E100 Technische Daten Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen. Physikalische Eigenschaft Wert Betriebsspannung 12 ... 48 V DC (± 10%) Leistungsaufnahme Ruhe ca.2 W... -

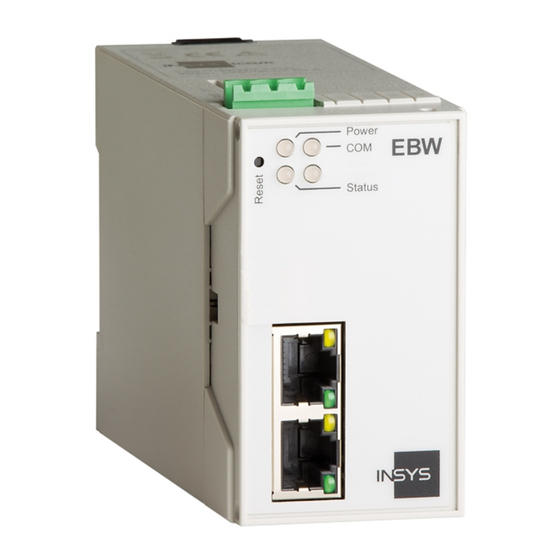

Seite 19: Anzeige- Und Bedienelemente
EBW-E100 Anzeige- und Bedienelemente Anzeige- und Bedienelemente Abbildung 1: Anzeige- und Bedienelemente auf der Gerätevorderseite Position Bezeichnung Reset-Taster Power LED COM LED Signal LED Status LED Activity LED für LAN ext. Link LED für LAN ext. Activity LED für LAN Link LED für LAN... -
Seite 20: Bedeutung Der Anzeigeelemente
Anzeige- und Bedienelemente EBW-E100 Bedeutung der Anzeigeelemente Farbe Funktion blitzt blinkt Link 10/100 grün 10 MBit/s 100 MBit/s MBit/s Activity nicht ver- Daten- orange Activity verbunden bunden verkehr Power grün Versorgung fehlt vorhanden grün Connect im Aufbau offline orange PPP-Link... -
Seite 21: Anschlüsse
EBW-E100 Anschlüsse Anschlüsse Anschlüsse Vorderseite Abbildung 2: Anschlüsse auf der Gerätevorderseite Position Bezeichnung Ethernet-Port LAN 1 (RJ45, 10/100 BT) Ethernet-Port LAN 2 / ext (RJ45, 10/100 BT) Tabelle 6: Beschreibung der Anschlüsse auf der Gerätevorderseite... -
Seite 22: Klemmanschlüsse Oberseite
Anschlüsse EBW-E100 Klemmanschlüsse Oberseite Abbildung 3: Anschlüsse auf der Geräteoberseite Klemme Bezeichnung Beschreibung 10 ... 48 VDC Spannungsversorgung 10 V – 48 V DC Ground (Masse) Reset Reset-Eingang Tabelle 7: Beschreibung der Anschlüsse auf der Geräteoberseite... -
Seite 23: Funktionsübersicht
EBW-E100 Funktionsübersicht Funktionsübersicht Der EBW-E100 bietet Ihnen die folgenden Funktionen: Konfiguration über Web-Interface oder Konfigurationsdatei Alle Funktionen können über ein Web-Interface konfiguriert und eingestellt werden. Der Zugriff auf das Web-Interface ist mit einer Benutzername- und Kennwortabfrage geschützt. Der TCP-Port, unter dem das Web-Interface erreichbar ist, kann frei eingestellt werden. - Seite 24 Funktionsübersicht EBW-E100 Dynamischer DSL-Verbindungsaufbau Bei Bedarf kann selbständig eine DSL (PPPoE)-Verbindung aufgebaut werden. Nach einer definierbaren Idle-Time oder einer definierbaren maximalen Verbindungszeit wird die Verbindung wieder abgebaut. Wählfilter für DSL-Verbindungsaufbau Mit Hilfe der Wählfilter kann definiert werden, welche Datenpakete zu einem PPPoE-Verbindungsaufbau führen.
- Seite 25 EBW-E100 Funktionsübersicht IPT-Protokoll Unterstützung der Kommunikation über IPT (Internet-Protokoll Telemetrie). Der Router kann sich als IPT-Slave zu einem IPT-Master verbinden und Nutzdaten des Seriell-Ethernet-Gateway an einen anderen IPT-Slave tunneln. Dynamisches DNS-Update Nach dem Aufbau einer PPP-Verbindung zu einem Internet Service Provider kann die zugewiesene IP-Adresse bei einem dynamischen DNS-Service (z.B.
- Seite 26 Funktionsübersicht EBW-E100 Log-Dateien Verschiedene Log-Dateien können als Textdatei über das Web- Interface heruntergeladen werden. Herunterladbare Konfigurationsdateien Die Konfiguration kann als binäre oder als ASCII-Datei heruntergeladen werden. Die Datei kann als Sicherheitskopie zur Konfiguration nach einer Zurückstellung auf Werkseinstellungen verwendet werden oder zum bequemen Laden einer gleichen Konfiguration in verschiedene Router.
-
Seite 27: Montage
EBW-E100 Montage Montage Dieser Abschnitt erklärt, wie Sie den EBW-E100 auf einer Hutschiene montieren, die Spannungsversorgung anklemmen und wie Sie ihn wieder demontieren können. Beachten Sie dazu unbedingt die Anweisungen im Abschnitt „Sicherheit“ dieses Handbuchs, insbesondere die „Sicherheitshinweise zur elektrischen Installation“. - Seite 28 Montage EBW-E100 Gerät auf Hutschiene montieren So montieren Sie den EBW-E100 auf einer DIN-Hutschiene: Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hutschiene an. An der oberen und der unteren Außenkante der Hutschienennut befinden sich jeweils zwei Rasthaken. Haken Sie die oberen beim Ansetzen hinter der Oberkante der Hutschiene ein.
- Seite 29 Trennen Sie den Pluspol der Spannungsversorgung von der Klemme für die Spannungsversorgung. Der EBW-E100 ist von der Spannungsversorgung getrennt. Gerät von Hutschiene demontieren So demontieren Sie den EBW-E100 von einer DIN-Hutschiene in einem Schaltschrank: Sie benötigen einen Schlitzschraubendreher mit 4,5 mm Klingenbreite. ...
- Seite 30 Die Kunststofffeder mit den unteren Rasthaken wird auseinandergezogen. Während Sie die Kunststofffeder mit den unteren Rasthaken gespannt halten, klappen Sie das Gerät von der Hutschiene weg. Haken Sie das Gerät aus und nehmen Sie ihn senkrecht zur Hutschiene ab. Der EBW-E100 ist nun demontiert.
-
Seite 31: Inbetriebnahme
EBW-E100 Inbetriebnahme Inbetriebnahme Dieses Kapitel erklärt, wie Sie den EBW-E100 in Betrieb nehmen; d.h. mit einem PC verbinden und zur Konfiguration vorbereiten. An ein LAN und einen PC anschließen So verbinden Sie den EBW-E100 mit einem PC zur Konfiguration und einem externen LAN. - Seite 32 Sie werden durch einen Dialog zur Authentifizierung mit Benutzernamen und Kennwort aufgefordert. Geben Sie als Benutzernamen „insys“ und als Kennwort „icom“ ein. Dieser Benutzername und dieses Kennwort sind als Werkeinstellung gesetzt. Funktioniert die Anmeldung am Web-Interface mit diesen Daten nicht, setzen Sie das Gerät auf die Werkseinstellungen zurück;...
-
Seite 33: Bedienprinzip
Der PC ist so konfiguriert, dass er sich auch logisch mit dem Gerät im selben Netz befindet. Dafür müssen die ersten drei Oktette der IP-Adresse des PC und des EBW-E100 gleich sein. Beispielsweise hat das Gerät die IP- Adresse 192.168.1.1. und der PC die IP-Adresse 192.168.1.2. - Seite 34 Bedienprinzip EBW-E100 Die Werkseinstellung des Web-Interface sind wie folgt: der Benutzername ist „insys“, das Kennwort ist „icom“. Die Startseite des Web-Interface wird angezeigt. Wählen Sie über das Menü links den Menüpunkt aus, in dem Sie Einstellungen vornehmen möchten.
-
Seite 35: Zugang Über Das Https-Protokoll
Verbindung zu diesem Server trotzdem aufbauen. Um auch diese Browser-Warnung zu vermeiden, müssen Sie den Common Name des zu erreichenden EBW-E100 in die Adressleiste Ihres Browsers eingeben. Damit die URL zum richtigen Gerät führt, muss der Common Name mit der IP-Adresse des Geräts verknüpft werden. Den Allgemeinen Namen (Common Name) können Sie herausfinden, indem Sie das Zertifikat vom Gerät... -
Seite 36: Funktionen
Basic Settings 12.1.1 Web-Interface (Benutzername, Kennwort, Fernkonfiguration) Das Web-Interface dient zur Konfiguration des EBW-E100. Es wird durch eine Abfrage von Benutzername / Kennwort gegen unbefugte Zugriffe geschützt. Das Web-Interface kann für eine Konfiguration von einem Rechner aus dem internen Netz oder für eine Fernkonfiguration konfiguriert werden. Dann erreichen Sie das Web-Interface auch aus dem WAN. -
Seite 37: Ip-Adressen Einstellen
Funktionen 12.1.2 IP-Adressen einstellen Der EBW-E100 muss im LAN unter einer bestimmten IP-Adresse erreichbar sein. Dazu müssen Sie eine statische IP-Adresse eingeben. Sie können dabei eine IPv4- und eine IPv6-Adresse eingeben. Mit SLAAC (StateLess Address AutoConfiguration) kann sich der Router selbständig eine oder mehrere IPv6- Adressen konfigurieren. -
Seite 38: Statische Routen Eintragen
Funktionen EBW-E100 12.1.3 Statische Routen eintragen Sie können im EBW-E100 statische Routen für die Weiterleitung von Datenpaketen definieren, die beim Systemstart geladen werden. Konfiguration mit Web-Interface Um eine statische Route einzutragen, wechseln Sie im Menü „Basic Settings“ auf die Seite „Routing“. -
Seite 39: Lan (Ext)
LAN (ext) 12.2.1 Schnittstelle zum externen Netz (LAN/WAN) einrichten Der EBW-E100 vermittelt in seiner Funktion als Router den Datenverkehr zwischen zwei IP-Netzen, einem „internen“ und einem „externen“. Die LAN ext-Schnittstelle dient zur Anbindung des Routers an das externe Netzwerk. Dieses externe Netzwerk kann ein weiteres LAN sein, das über ein Ethernet-Kabel erreichbar ist. -
Seite 40: Dsl Einrichten
EBW-E100 12.2.2 DSL einrichten Der EBW-E100 kann sich über ein DSL-Modem mit einem WAN verbinden. Das DSL-Modem wird über die LAN ext-Schnittstelle angeschlossen. Das Gerät kann dann über eine PPPoE-Verbindung mit dem DSL-Modem kommunizieren. Die LAN ext-Schnittstelle müssen Sie dafür auf PPPoE-Betrieb einstellen. Damit dann über das DSL-Modem eine Verbindung zum Provider aufgebaut werden kann, müssen... -
Seite 41: Standleitungsbetrieb Einrichten
Funktionen 12.2.3 Standleitungsbetrieb einrichten Sie können den EBW-E100 so einstellen, dass die zuvor konfigurierte DSL- Verbindung dauerhaft aufrecht erhalten bleibt. In diesem Betriebsmodus wird die Verbindung sofort nach dem Einschalten aufgebaut. Das Gerät prüft die Verbindung periodisch auf ihre Funktion. Die Verbindungsüberprüfung kann entweder über eine DNS-Abfrage eines Hostnamens oder über Ping an einen Host... -
Seite 42: Periodischen Dsl-Verbindungsaufbau Einrichten
EBW-E100 12.2.4 Periodischen DSL-Verbindungsaufbau einrichten Der EBW-E100 kann die zuvor konfigurierte DSL-Verbindung zeitgesteuert auf und abbauen. Die DSL-Verbindung wird täglich zu einer bestimmten Uhrzeit aufgebaut und zu einer anderen Uhrzeit wieder abgebaut. Mit dieser Funktion werden jeweils einzelne Ereignisse ausgelöst, unabhängig davon ob bereits andere Zeiten für den Verbindungsabbau definiert wurden. -
Seite 43: Routing
EBW-E100 Funktionen 12.2.5 Routing Das Routing ist die Kernfunktion des EBW-E100. Routing bedeutet, dass ankommende Datenpakete nach bestimmten, von Ihnen definierten Regeln an bestimmte Netzwerkgeräte weiter vermittelt werden. Die Routen bestimmen, wohin Pakete weitergeleitet werden. Über eine Netzadresse und die Netzmaske wird unterschieden, ob eine Route auf ein IP-Paket angewendet wird oder nicht. -
Seite 44: Wählfilter Einrichten
Funktionen EBW-E100 Um eine bestehende Route zu löschen, aktivieren Sie unter „Bestehende Routen“ die Checkbox der Route(n), die gelöscht werden soll(en). Speichern Sie Ihre Einstellungen, indem Sie auf „OK“ klicken. 12.2.6 Wählfilter einrichten Mit dem Wählfilter kann der Netzwerkverkehr beschränkt werden, der einen Verbindungsaufbau auslösen kann. -
Seite 45: Firewall-Regel Erstellen Oder Löschen
EBW-E100 Funktionen 12.2.7 Firewall-Regel erstellen oder löschen Für alle Verbindungen über die LAN ext-Schnittstelle steht eine Firewall zur Verfügung. Sie dient dazu, unerwünschten Datenverkehr zu verhindern. Die Logik der Firewall ist, dass jeglicher Datenverkehr verboten ist, der nicht explizit durch eine Regel erlaubt wurde. -
Seite 46: Portforwarding-Regel Erstellen Oder Löschen
Bei aktiviertem Portforwarding leitet der Router vom WAN eingehende Pakete an die Maschinen im LAN weiter, die in den Portforwarding-Regeln festgelegt wurden. Aus dem WAN ist nur die WAN-IP-Adresse des EBW-E100 erreichbar, wenn NAT für ins WAN gehende Pakete aktiviert ist. Anhand dieser IP-Adresse können die lokalen Endgeräte im Netz des Geräts mit Hilfe von Portforwarding trotzdem... -
Seite 47: Exposed Host Festlegen
Rechner im LAN, den „Exposed Host“, weitergeleitet werden (z.B. zu Diagnosezwecken). Der „Exposed Host“ erhält alle Pakete, die nicht aus dem lokalen Netz des EBW-E100 angefordert wurden oder durch eine Portforwarding- Regel nicht bereits an einen Teilnehmer im lokalen Netz weitergeleitet wurden. -
Seite 48: Vpn
Netzwerke gesichert miteinander zu verbinden. Daten werden damit fälschungssicher an ein Ziel übertragen und sind für Dritte nicht lesbar. Sie können den EBW-E100 für eine OpenVPN-, PPTP- oder IPsec-Verbindung konfigurieren. Die genaue Vorgehensweise zum Erstellen einer Zertifikatsstruktur und Konfigurieren eines VPN-Teilnehmers ist in einer Reihe von Konfigurations- handbüchern beschrieben. -
Seite 49: Openvpn-Server Einrichten
Webseite von OpenVPN: http://openvpn.net/howto.html 12.3.3 OpenVPN-Server einrichten Sie können den EBW-E100 als OpenVPN-Server nutzen, wenn Sie z.B. vertrauliche Daten über ein unsicheres Netzwerk übertragen wollen. Dieser Abschnitt beschreibt die Einrichtung eines OpenVPN-Servers. Die Grundeinstellungen sind ab Werk auf sinnvolle Standardwerte gesetzt, die Sie aber unter besonderen... - Seite 50 Sie im Menü „LAN (ext)“ auf der Seite „OpenVPN-Server“ die Checkbox „OpenVPN-Server aktivieren“. Um den lokalen Port am EBW-E100 sowie den Port an der Gegenstelle festzulegen, geben Sie in den Eingabefeldern „Tunneln über Port (lokal / Gegenstelle)“ einen Wert für die gewünschten Ports an (Voreinstellung 1194).
- Seite 51 Um das VPN-Ping-Intervall anzupassen, verwenden Sie das Eingabefeld „Ping-Intervall“. Geben Sie hier das Zeitintervall in Sekunden ein, in dem der OpenVPN-Server des EBW-E100 Ping-Pakete an die OpenVPN- Gegenstelle versendet. Der regelmäßige Ping dient zum Offenhalten der Verbindung über diverse Router und Gateways, die evtl. an der Verbindung beteiligt sind und bei fehlender Kommunikation den Kanal schließen würden.
- Seite 52 Funktionen EBW-E100 Um die Authentifizierung mit Zertifikaten zu konfigurieren, wählen Sie den Radiobutton „Authentifizierung mit Zertifikaten“. Dabei wird unter der Option angezeigt, ob die einzelnen Zertifikate und Schlüssel vorhanden sind (grüner Haken) oder nicht (rotes Kreuz). Vorhandene Zertifikate können auch heruntergeladen (blauer Pfeil) oder wieder gelöscht (rotes Kreuz auf weißem Kästchen) werden.
-
Seite 53: Openvpn-Client Einrichten
Einrichtung eines OpenVPN-Clients. Die Grundeinstellungen sind ab Werk auf sinnvolle Standardwerte gesetzt, die Sie aber an das VPN anpassen müssen, mit dem sich der EBW-E100 verbinden soll. Hier legen Sie fest, mit welcher IP-Adresse oder Domain und über welche Ports der OpenVPN-Tunnel... - Seite 54 Gegenstelle nicht erreichbar ist. Geben Sie dazu im Feld „Alternative Gegenstelle“ eine IP-Adresse oder einen Domainnamen an. Um den lokalen Port am EBW-E100 sowie den Port an der Gegenstelle festzulegen, geben Sie in den Eingabefeldern „Tunneln über Port (lokal / Gegenstelle)“...
- Seite 55 Um das VPN-Ping-Intervall anzupassen, verwenden Sie das Eingabefeld „Ping-Intervall“. Geben Sie hier das Zeitintervall in Sekunden ein, in dem der OpenVPN-Client des EBW-E100 Ping-Pakete an die OpenVPN- Gegenstelle versendet. Der regelmäßige Ping dient zum Offenhalten der Verbindung über diverse Router und Gateways, die evtl. an der Verbindung beteiligt sind und bei fehlender Kommunikation den Kanal schließen würden.
- Seite 56 Funktionen EBW-E100 Um zusätzlich einen Ping per ICMP-Protokoll an eine Domain oder eine IP-Adresse zu senden, geben Sie diese in das Eingabefeld „Zusätzlicher ICMP-Ping an“ ein. Es empfiehlt sich, hier einen Domainnamen oder eine IP-Adresse einzutragen, die nur durch den Tunnel erreichbar ist. Ist der Ping nicht erfolgreich, wird ein eventuell bestehender Tunnel abgebaut und ein neuer Tunnel aufgebaut.
-
Seite 57: Pptp Allgemein
Sonderzeichen und die Verschlüsselungsart MPPE-128 Bit zu verwenden. 12.3.6 PPTP-Server einrichten Hier werden die Einstellungen für den EBW-E100 als PPTP-Server konfiguriert. Maximal 5 PPTP-Clients können sich gleichzeitig an diesem Server anmelden. Es können zwar mehrere Benutzer angelegt werden, aber gleichzeitig können nur 5 Tunnel aktiv sein. -
Seite 58: Pptp-Client Einrichten
Hier werden die Einstellungen für den PPTP-Client konfiguriert. Alle Pakete durch den PPTP-Tunnel werden vom EBW-E100 mit seiner Tunnel-Adresse maskiert. Konfiguration mit Web-Interface Um den EBW-E100 als PPTP-Client zu verwenden, aktivieren Sie im Menü „LAN (ext)“ auf der Seite „PPTP-Client“ die Checkbox „PPTP-Client aktivieren“. - Seite 59 EBW-E100 Funktionen Um die IP-Adresse oder den Domainnamen der Gegenstelle zu bestimmen, zu der die VPN-Verbindung aufgebaut werden soll, geben Sie im Feld „IP-Adresse oder Domainname der Gegenstelle“ eine IP- Adresse oder einen Domainnamen an. Geben Sie den Benutzernamen und das Kennwort mit denen sich der PPTP-Client am Server anmeldet in die entsprechenden Felder ein.
-
Seite 60: Ipsec Einrichten
Kommunikation über IP-Netze und kann zum Aufbau virtueller privater Netzwerke (VPN) verwendet werden. Dabei können zwei Subnetze über zwei geeignete Router (z.B. INSYS MoRoS 2.1) über einen sicheren Tunnel miteinander verbunden werden. Es ist möglich, bis zu 10 verschiedene Tunnel zu konfigurieren. - Seite 61 Abbruch der bestehenden Verbindung sonst keine neu eingehende Verbindungsanfrage mehr angenommen werden kann. Um ein zu tunnelndes Netzwerk hinter dem Switch des EBW-E100 zu definieren, kann dieses Netzwerk mit passender Netzmaske in das Feld „Eigenes lokales Subnetz“ eingegeben werden. Dieses muss nicht das wirkliche lokale Subnetz sein, sondern kann auch hinter weiteren Gateways liegen.
- Seite 62 Feld „Maximale Verbindungsversuche“ ein. Eine Eingabe von „0“ bedeutet hier eine unendliche Anzahl an Versuchen. Um die empfangenen Pakete mit der lokalen IP-Adresse des EBW-E100 zu maskieren, aktivieren Sie die Checkbox „Pakete durch den Tunnel maskieren“. Der Empfänger des Paketes sieht dann als Absender die lokale IP-Adresse des EBW-E100 und nicht die des eigentlichen Absenders aus dem lokalen Netz der Gegenstelle.
- Seite 63 EBW-E100 Funktionen Um die Authentifizierung bei einer IPsec-Verbindung zu konfigurieren, wählen Sie entweder den Radiobutton „Authentifizierung mit Zertifikaten“ oder den Radiobutton „Authentifizierung mit Passphrase (PSK)“. Die Authentifizierung mit Zertifikaten kann für den Main-Modus verwendet werden. Dabei wird unter der Option angezeigt, ob die einzelnen Zertifikate und Schlüssel vorhanden sind (grüner Haken) oder...
-
Seite 64: Meldungen
12.4 Meldungen 12.4.1 Versand von Meldungen konfigurieren Der EBW-E100 kann bei verschiedenen Ereignissen eine E-Mail an beliebige Empfänger versenden oder einen SNMP-Trap auslösen. Dazu stehen eine Reihe vordefinierter Ereignisse zur Verfügung, wie zum Beispiel Aufbau von Verbindungen oder VPN-Tunnel. Konfiguration mit Web-Interface Um den Versand einer E-Mail zu ermöglichen, müssen Sie im Menü... -
Seite 65: E-Mail-Versand Konfigurieren
Mail versandt werden soll. Wählen Sie aus der Dropdown-Liste „Anhang“ die jeweilige Log-Datei aus, die an die E-Mail angehängt werden soll. Existiert diese Datei auf dem EBW-E100 nicht, wird die E- Mail ohne Anhang versendet. Markieren Sie die Checkbox „Status an Meldungstext anhängen“, wenn die Status-Seite des Web-Interface an... -
Seite 66: Snmp-Trap-Auslösung Konfigurieren
EBW-E100 12.4.3 SNMP-Trap-Auslösung konfigurieren Der EBW-E100 kann bei verschiedenen, vordefinierten Ereignissen einen SNMP- Trap auslösen, der eine Meldung an beliebige Empfänger versendet. Es ist möglich, eine Reihe verschiedener Kombinationen aus Empfänger und Ereignis anzulegen und zu verwalten. Die SNMP-Traps sind in der MIB (Management Information Base) beschrieben. -
Seite 67: Server-Dienste
Server-Dienste 12.5.1 DNS-Forwarding einrichten Sie können den EBW-E100 als DNS-Relay-Server nutzen. Wenn er bei den lokal angeschlossenen Netzwerkgeräten als DNS-Server konfiguriert wird, leitet er die DNS-Anfragen entweder an die vorher konfigurierten DNS-Server im Internet weiter oder benutzt die beim PPP-Verbindungsaufbau übergebenen DNS Server. -
Seite 68: Dynamisches Dns-Update Einrichten
EBW-E100 12.5.2 Dynamisches DNS-Update einrichten Der EBW-E100 kann die IP-Adresse, die Ihm dynamisch bei der Interneteinwahl zugewiesen wurde, einem DynDNS-Provider mitteilen, um so aus dem Internet unter einem Domainnamen erreichbar zu sein. Damit ist das Netzwerk hinter dem EBW-E100 aus dem Internet auch bei dynamisch zugeteilten IP-Adressen immer unter demselben Domainnamen erreichbar (falls die zugewiesene IP-Adresse für... -
Seite 69: Dhcp-Server Einrichten
IP-Adressen sind nur für eine gewisse Zeit gültig. Die Gültigkeitsdauer der vom DHCP-Server vergebenen IP-Adressen steuern Sie über die „Lease Time“. Sollte sich im Netzwerk, in dem der EBW-E100 eingesetzt wird, bereits ein DHCP Server befinden, so muss diese Funktion im Gerät unbedingt abgeschaltet werden, da sich ansonsten Clients ihre IP-Adresse vom falschen DHCP-Server zuteilen lassen. -
Seite 70: Router Advertiser Konfigurieren
Prefixe selbständig eine oder mehrere IPv6-Adressen konfigurieren (SLAAC). Als Hilfestellung zum Konfigurieren der zu verteilenden Prefixe wird angezeigt, welcher Prefix im EBW-E100 eingestellt ist und welche Prefixe an der LAN (ext)- Schnittstelle angezeigt werden. Konfiguration mit Web-Interface Um den Router Advertiser zu verwenden, aktivieren Sie im Menü... -
Seite 71: Proxy-Server Konfigurieren
EBW-E100 Funktionen 12.5.5 Proxy-Server konfigurieren Der EBW-E100 bietet einen Proxy-Server. Dieser dient nicht als Cache für häufig aufgerufene Internetseiten. Er dient zum Verzögern der Verbindungs-Timeouts bei langsam aufbauenden Verbindungen und zum Ausfiltern von unerwünschten URLs (z.B. www.xyz.xx). Der Proxy unterstützt die Protokolle HTTP und HTTPS. -
Seite 72: Url-Filter Einrichten
URL-Filter einrichten Der Proxy-Server kann mit Hilfe des URL-Filters die möglichen URLs beschränken, die aus dem internen Netz des EBW-E100 von Rechnern aufgerufen werden kön- nen. Damit werden nur noch Zugriffe auf URLs erlaubt, die in der Filterliste einge- tragen sind, alle anderen URLs sind gesperrt. Um den Zugriff auf das Internet nur noch über den Proxy zuzulassen, ist außerdem die Aktivierung der Firewall erfor-... - Seite 73 IPT-Master verwendet wird. Um den IPT Device Identifier festzulegen, geben Sie diesen in das Eingabefeld „IPT Device Identifier“ ein. Standardmäßig ist eine Kombination des Kürzels „INS“ und der MAC-Adresse des EBW-E100 eingetragen. Um die Wartezeit zwischen den Verbindungsversuchen zu erhöhen, markieren Sie die Checkbox „Wartezeit zwischen Verbindungsversuchen...
-
Seite 74: Snmp-Agent Konfigurieren
Funktionen EBW-E100 12.5.8 SNMP-Agent konfigurieren Der EBW-E100 verfügt über einen SNMP-Agent, der die eingehenden SNMP-Get- Requests beantwortet. Alle Parameter, die in der ASCII-Konfigurationsdatei vorkommen, können mittels SNMP-Get-Requests ausgelesen werden (davon ausgenommen sind Benutzername und Kennwort der Authentifizierung für das Web-Interface). Diese Parameter sind in der MIB (Management Information Base) beschrieben. -
Seite 75: Mcip Konfigurieren
Checkbox „Eingehende TCP-Verbindungen annehmen an Port“ und geben Sie den TCP-Port im Feld dahinter an. Ordnen Sie den im EBW-E100 enthaltenen Objekten eine Objekt-ID zu, indem Sie diese in das Feld hinter dem jeweiligen Objekt eintragen. Eine OID ist eine Nummer zwischen 1001 und 65534. -
Seite 76: Systemkonfiguration
Zeilen“ die Anzahl der anzuzeigenden Zeilen ein und wählen Sie „OK“. 12.6.2 Anzeigen der letzten Systemmeldungen Der EBW-E100 zeigt kurze Systemmeldungen über Ereignisse und Fehler im Menü „System“ auf der Seite „Systemdaten“ an. Für Analysezwecke können Sie sich die letzten Meldungen anzeigen lassen. -
Seite 77: Uhrzeit Und Zeitzone Einstellen
Funktionen 12.6.3 Uhrzeit und Zeitzone einstellen Der EBW-E100 besitzt eine interne Uhr, um zeitabhängige Vorgänge steuern zu können. Diese Uhr müssen Sie einstellen, damit zeitabhängige Vorgänge auch zum gewünschten Zeitpunkt pünktlich ausgeführt werden und Systemmeldungen richtig datiert sind. Die Uhr kann automatisch über einen NTP-Server aus dem Internet aktualisiert werden. -
Seite 78: Zurücksetzen (Reset)
EBW-E100 12.6.4 Zurücksetzen (Reset) Sie können den EBW-E100 über das Web-Interface oder mit dem Reset-Taster auf der Gerätevorderseite zurücksetzen. Mit dem Reset-Taster können Sie durch einmaliges, kurzes Drücken einen Software-Reset auslösen. Ein mindestens drei Sekunden dauerndes Drücken löst einen Hardware-Reset aus. Beide Male wird ein Neustart durchgeführt. -
Seite 79: Update
EBW-E100 Funktionen 12.6.5 Update Sie können den EBW-E100 über das Web-Interface mit einer neuen Firmware oder einer neuen Konfiguration versorgen. Eine detaillierte Beschreibung dieser Vorgänge finden Sie in den folgenden Abschnitten „Aktualisieren der Firmware“ und „Hochladen der Konfigurationsdatei“ dieses Handbuchs. -
Seite 80: Aktualisieren Der Firmware
Sie dann auf die Schaltfläche „OK“ um die Datei hochzuladen. 12.6.6 Aktualisieren der Firmware Sie können die Firmware des EBW-E100 manuell aktualisieren. Die Firmware ist eine Zusammenstellung von Betriebsystem und Programmen, in der die Gerätefunktionen implementiert sind. Um die Firmware zu aktualisieren, benötigen Sie eine Datei mit einer neuen Firmware, die Sie auf Anfrage bei Ihrem Vertriebspartner oder bei INSYS icom erhalten. - Seite 81 EBW-E100 Funktionen Wechseln Sie im Menü „System“ auf die Seite „Update“. Klicken Sie im Abschnitt „Manuelles Update“ auf Durchsuchen… und wählen Sie die Datei „system_<rev>“ aus. Klicken Sie auf OK , um mit dem Update zu beginnen. Eine Seite mit einer Sicherheitsabfrage erscheint. Vergleichen Sie die angezeigte MD5-Prüfsumme mit der MD5-Prüfsumme der Datei (z.B.
-
Seite 82: Hochladen Der Konfigurationsdatei
EBW-E100 12.6.7 Hochladen der Konfigurationsdatei Sie können eine zuvor herunter geladene bzw. bearbeitete Konfigurationsdatei auf den EBW-E100 hochladen, um die momentane Konfiguration durch die in der Datei enthaltenen Einstellungen zu ersetzen. Hochladen der Konfigurationsdatei Sie besitzen eine Konfigurationsdatei für Ihre Version des EBW-E100. -
Seite 83: Download
EBW-E100 Funktionen 12.6.8 Download Sie können die Konfiguration des EBW-E100 über das Web-Interface herunterladen. Mit dieser Datei können Sie weitere, gleiche Geräte konfigurieren oder eine funktionierende Konfiguration sicher aufbewahren. Weiterhin ist es möglich, eine ASCII-Textdatei der Konfiguration oder eine „leere“... -
Seite 84: Debugging
Funktionen EBW-E100 12.6.9 Debugging Verschiedene Werkzeuge des EBW-E100 ermöglichen es, Probleme mit Netzwerkverbindungen zu analysieren. Mit dem Werkzeug "PING" können ICMP-Pings (Ping-Pakete) versendet werden. Damit lässt sich oft auf einfache Art und Weise testen, ob eine bestimmte Maschine im Netzwerk erreichbar ist. Das Werkzeug „TRACEROUTE“ zeigt die Route, die ein IP-Paket zu seinem Ziel benutzt. - Seite 85 EBW-E100 Funktionen Um die Aufzeichnung von Netzwerkpaketen zu starten, wählen Sie im Menü „System“ auf der Seite „Debugging“ das Werkzeug „TCPDUMP“ in der Dropdown-Liste aus, geben Sie mit dem Parameter „-i“ mindestens das Netzwerkgerät in das Feld „Parameter“ ein (z.B. "-i br0"...
-
Seite 86: Wartung, Reparatur Und Störungsbeseitigung
Störungsbeseitigung in der „Knowledge Base“ auf unserer Webseite (http://www.insys-icom.de/knowledge/). Falls Sie weitere Unterstützung benötigen, setzen Sie sich mit dem Support von INSYS icom in Verbindung. Sie erreichen un- sere Support-Abteilung per E-Mail unter support@insys-tec.de und per Telefon un- ter +49 941 58692 0. -
Seite 87: Entsorgung
EBW-E100 Entsorgung Entsorgung 14.1 Rücknahme der Altgeräte Gemäß den Vorschriften der WEEE ist die Rücknahme und Verwertung von INSYS- Altgeräten für unsere Kunden wie folgt geregelt: Bitte senden Sie Ihre Altgeräte frachtfrei an folgende Adresse: Frankenberg-Metalle Gärtnersleite 8 96450 Coburg Deutschland Diese Vorschrift gilt für Geräte aus Lieferungen ab dem 13.08.2005. -
Seite 88: Konformitätserklärung
Konformitätserklärung EBW-E100 Konformitätserklärung Dieses Gerät entspricht den Anforderungen der Richtlinie des Rats über die Anglei- chung von Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit 2004/108/EC und der Niederspannungsrichtlinie 2006/95/EC sowie der Richtlinie R&TTE 1999/5/EC. Eine aktuelle Konformitätserklärung dieses Produkts finden Sie auf der beiliegen- den Support-CD im Abschnitt Dokumentation. -
Seite 89: Fcc Statement
EBW-E100 FCC Statement FCC Statement Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are de- signed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. -
Seite 90: Exportbeschränkung
Exportbeschränkung EBW-E100 Exportbeschränkung Die von der INSYS Microelectronics GmbH verwendeten Chipsätze für analoge Modems und Mobilfunk-Adapter unterliegen Exportrestriktionen nach der US- amerikanischen ECCN-Klassifizierung (5A991). Es ist daher zum Zeitpunkt der Veröffentlichung dieses Dokuments nicht erlaubt, diese Kommunikationsgeräte in folgende Länder zu exportieren: Kuba, Iran, Nord- korea, Sudan, Syrien. -
Seite 91: Lizenzen
Lizenzen Lizenzen Die im EBW-E100 verwendeten Software -Technologien und Programme der Firmware sind zum Teil an die im Folgenden aufgeführten Lizenzen gebunden. Der Quellcode der an diese Lizenzen gebunden Teile der Firmware des EBW-E100 kann auf Anfrage von INSYS MICROLECTRONICS bezogen wer- den. - Seite 92 Lizenzen EBW-E100 Activities other than copying, distribution and modification are not covered by this License; they are out- side its scope. The act of running the Program is not restricted, and the output from the Program is cov- ered only if its contents constitute a work based on the Program (independent of having been made by running the Program).
- Seite 93 EBW-E100 Lizenzen the executable. If distribution of executable or object code is made by offering access to copy from a designated place, then offering equivalent access to copy the source code from the same place counts as distribution of the source code, even though third parties are not compelled to copy the source along with the object code.
-
Seite 94: Gnu Library General Public License
Lizenzen EBW-E100 WISE STATED IN WRITING THE COPYRIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE PROGRAM "AS IS" WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESSED OR IMPLIED, IN- CLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FIT- NESS FOR A PARTICULAR PURPOSE. THE ENTIRE RISK AS TO THE QUALITY AND PERFORM- ANCE OF THE PROGRAM IS WITH YOU. - Seite 95 EBW-E100 Lizenzen which was designed for utility programs. This license, the GNU Library General Public License, applies to certain designated libraries. This license is quite different from the ordinary one; be sure to read it in full, and don't assume that anything in it is the same as in the ordinary license.
- Seite 96 Lizenzen EBW-E100 c) You must cause the whole of the work to be licensed at no charge to all third parties under the terms of this License. d) If a facility in the modified Library refers to a function or a table of data to be supplied by an...
- Seite 97 EBW-E100 Lizenzen with the Library to produce a work containing portions of the Library, and distribute that work under terms of your choice, provided that the terms permit modification of the work for the customer's own use and reverse engineering for debugging such modifications.
- Seite 98 Lizenzen EBW-E100 11. If, as a consequence of a court judgment or allegation of patent infringement or for any other reason (not limited to patent issues), conditions are imposed on you (whether by court order, agreement or oth- erwise) that contradict the conditions of this License, they do not excuse you from the conditions of this License.
-
Seite 99: Sonstige Lizenzen
EBW-E100 Lizenzen 18.3 Sonstige Lizenzen OpenVPN license: ------------------------ Copyright (C) 2002-2005 OpenVPN Solutions LLC <info@openvpn.net> OpenVPN is distributed under the GPL license version 2 (see below). Special exception for linking OpenVPN with OpenSSL: In addition, as a special exception, OpenVPN Solutions LLC gives permission to link the code of this program with the OpenSSL library (or with modified versions of OpenSSL that use the same license as OpenSSL), and distribute linked combinations including the two. - Seite 100 Lizenzen EBW-E100 INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF AD- VISED OF THE POSSIBILITY OF SUCH DAMAGE.
-
Seite 101: Glossar
Domain Name System, Dienst der für die Umsetzung von Domainna- men in IP-Adressen benutzt wird. Domainname: Die Domain ist der Name einer Internetseite (z.B. insys-icom). Sie besteht aus dem Namen und einer Erweiterung (Top Level Do- main, z.B. .de), (z.B. insys-icom.de). - Seite 102 Glossar EBW-E100 Firewall: Netzwerkregeln, die vor allem Datenpakete zu bestimmten Absendern oder Zielen blocken. Gateway: Dies ist eine Maschine, die wie ein Router arbeitet. Im Gegensatz zum Router kann ein Gateway auch Datenpakete von unterschiedlichen Hardware-Netzwerken routen. GPRS: General Packet Radio Service, Weiterentwicklung des ->GSM- Mobilfunknetzes um höhere Datenübertragungsraten erreichen zu...
- Seite 103 EBW-E100 Glossar Port: (1) Buchse am Switch, an der Ethernet-Geräte angeschlossen werden. (2) Bestandteil eines Sockets bei Datenverbindungen Portforwarding: Netzwerkregeln, die Datenpakete von bestimmten Absendern zu besonderen Empfängern eines Netzwerkes umleiten. PPP: Point to Point Protocol, ein Protokoll, das zwei Maschinen über eine serielle Leitung so miteinander verbindet, dass sie TCP/IP-Pakete aus- tauschen können.
- Seite 104 Glossar EBW-E100 URL: “Uniform Resource Locator”, sie bezeichnet die Adresse, unter der ein Service im Webbrowser gefunden werden kann. In diesem Handbuch wird als URL meist die IP-Adresse des Geräts eingegeben. VPN: Virtual Private Network, über bestehende unsichere Netzwerke wer- den logische Verbindungen (sog.
-
