Anschlüsse
7.3 Anschlüsse Unterseite

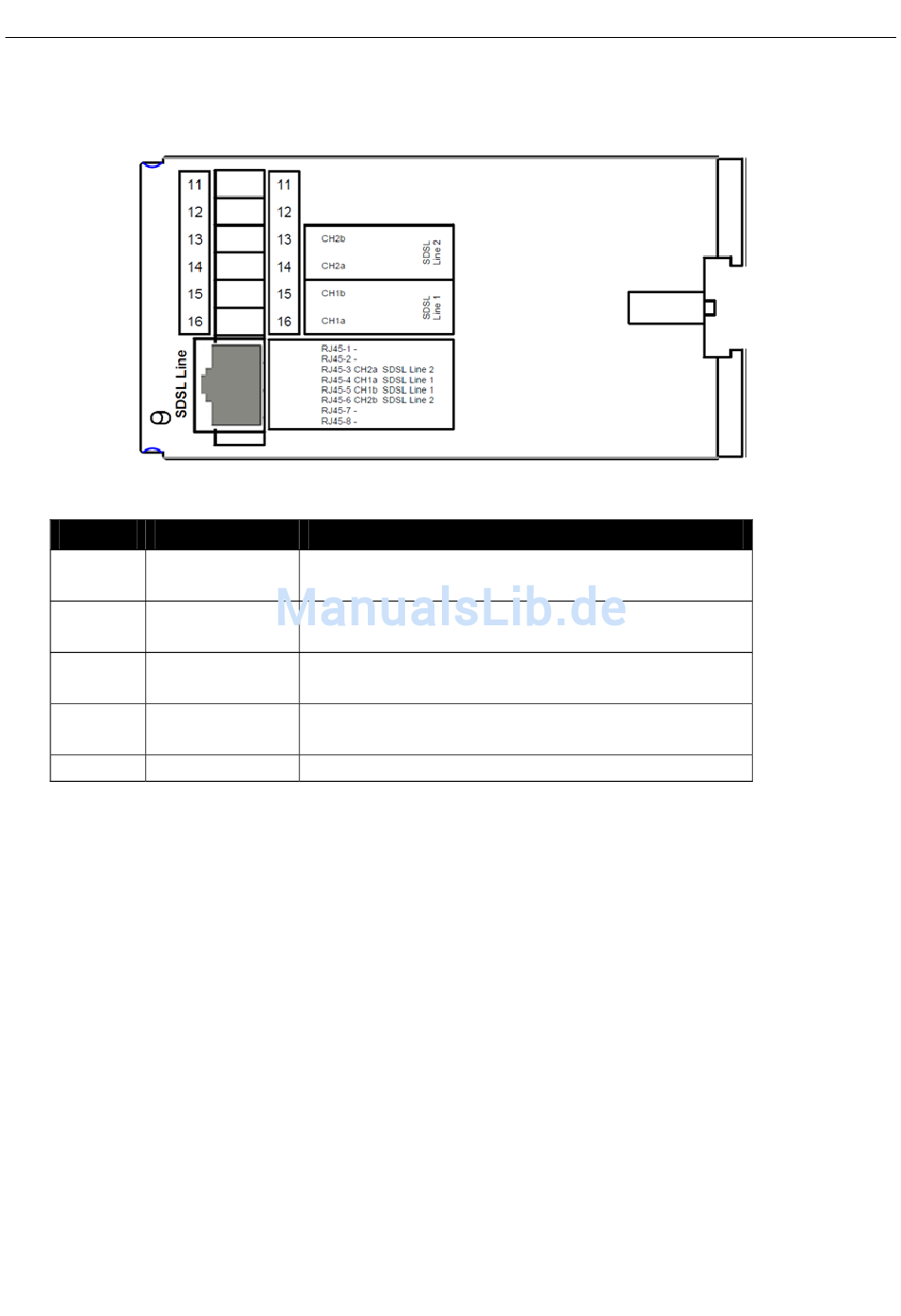

Abbildung 4: Anschlüsse auf der Geräteunterseite
Klemme Bezeichnung
13 SDSL Line 2
CH2b
14 SDSL Line 2
CH2a
15 SDSL Line 1
CH1b
16 SDSL Line 1
CH1a
– SDSL Line
Tabelle 8: Beschreibung der Anschlüsse auf der Geräteunterseite
24
Beschreibung
SDSL-Leitungsanschluss Kanal 2 Ader b
SDSL-Leitungsanschluss Kanal 2 Ader a
SDSL-Leitungsanschluss Kanal 1 Ader b
SDSL-Leitungsanschluss Kanal 1 Ader a
SDSL-Leitungsanschluss RJ45
