MoRoS ISDN 2.1 PRO

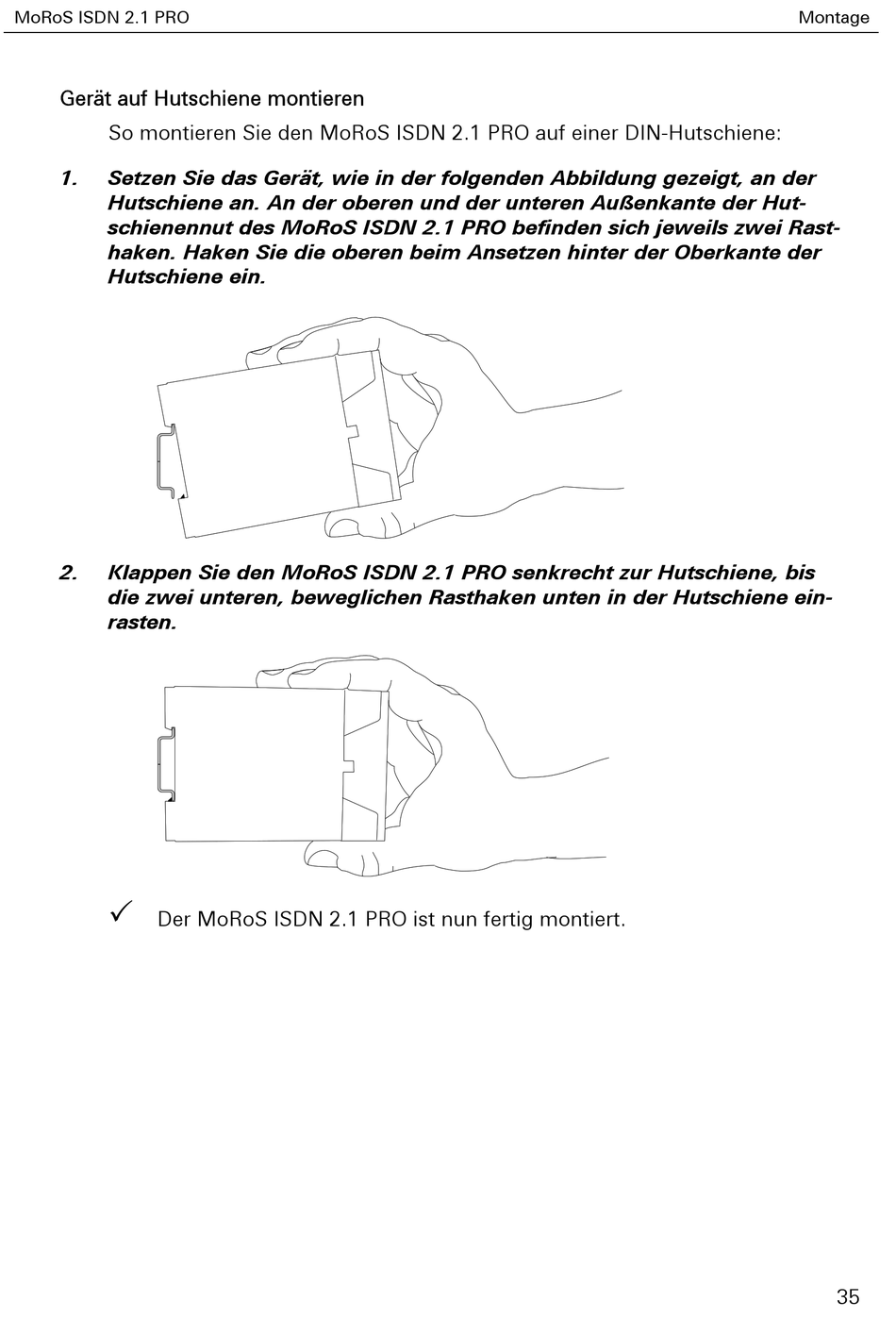

Gerät auf Hutschiene montieren
So montieren Sie den MoRoS ISDN 2.1 PRO auf einer DIN-Hutschiene:
1.
Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen und der unteren Außenkante der Hut-
schienennut des MoRoS ISDN 2.1 PRO befinden sich jeweils zwei Rast-
haken. Haken Sie die oberen beim Ansetzen hinter der Oberkante der
Hutschiene ein.
2.
Klappen Sie den MoRoS ISDN 2.1 PRO senkrecht zur Hutschiene, bis
die zwei unteren, beweglichen Rasthaken unten in der Hutschiene ein-
rasten.
Der MoRoS ISDN 2.1 PRO ist nun fertig montiert.
Montage
35
