MoRoS ISDN 2.1 PRO
7.4

Anschlussbelegung der seriellen Schnittstelle

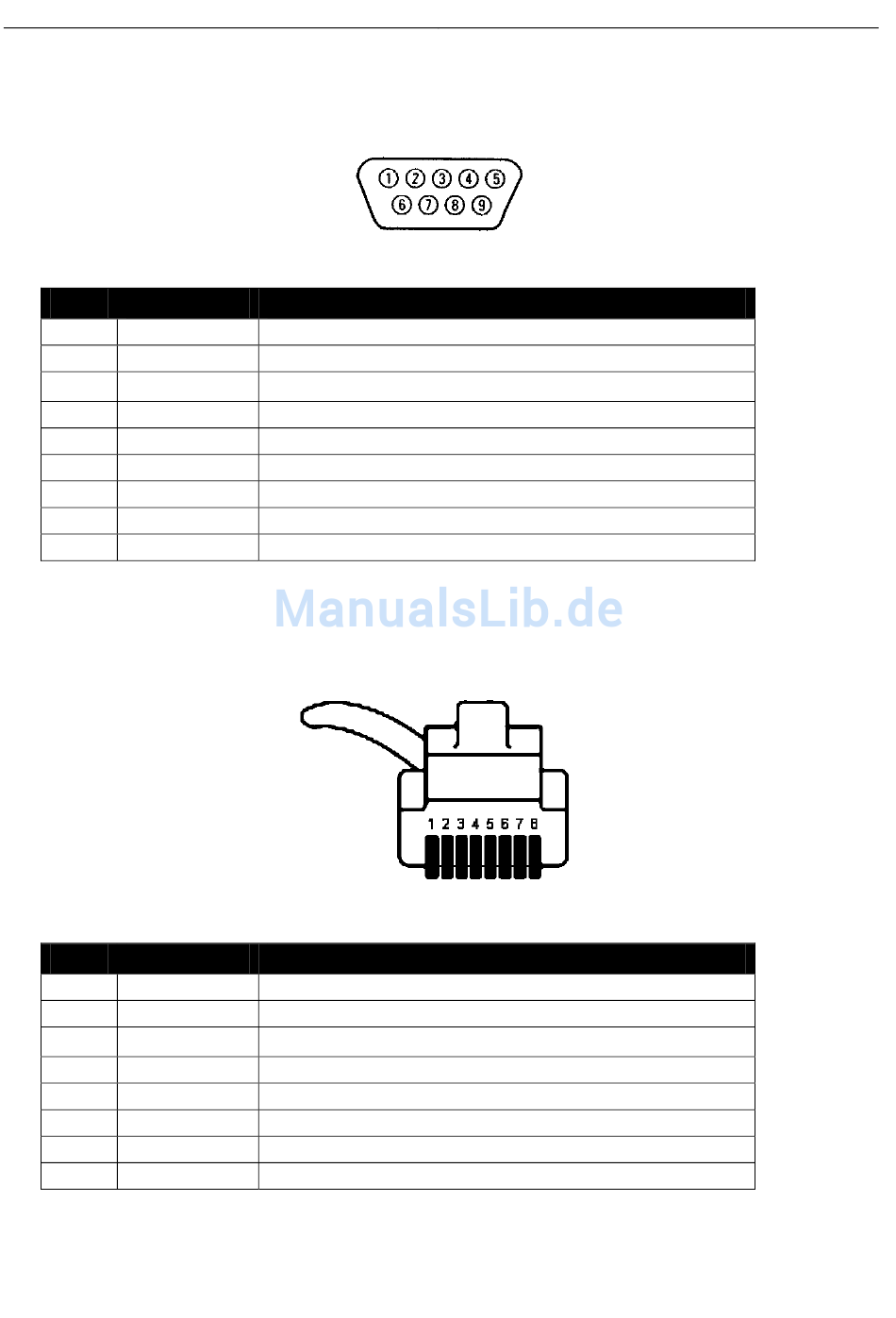

Abbildung 5: 9-poliger D-Sub-Anschluss am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
Tabelle 9: Beschreibung der Pin-Belegung des D-Sub-Anschlusses
7.5

ISDN-Anschluss

Abbildung 6: RJ45-Stecker

Pin Belegung
1 n/a
2 n/a
3 STA
4 SRA
5 SRB
6 STB
7 n/a
8 n/a
Tabelle 10: Beschreibung der Belegung des RJ45-Steckers
Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
Beschreibung
Nicht verbunden
Nicht verbunden
Transmit A
Receive A
Receive B
Transmit B
Nicht verbunden
Nicht verbunden
