Aufbau und Funktion
Schweißdatenanzeige

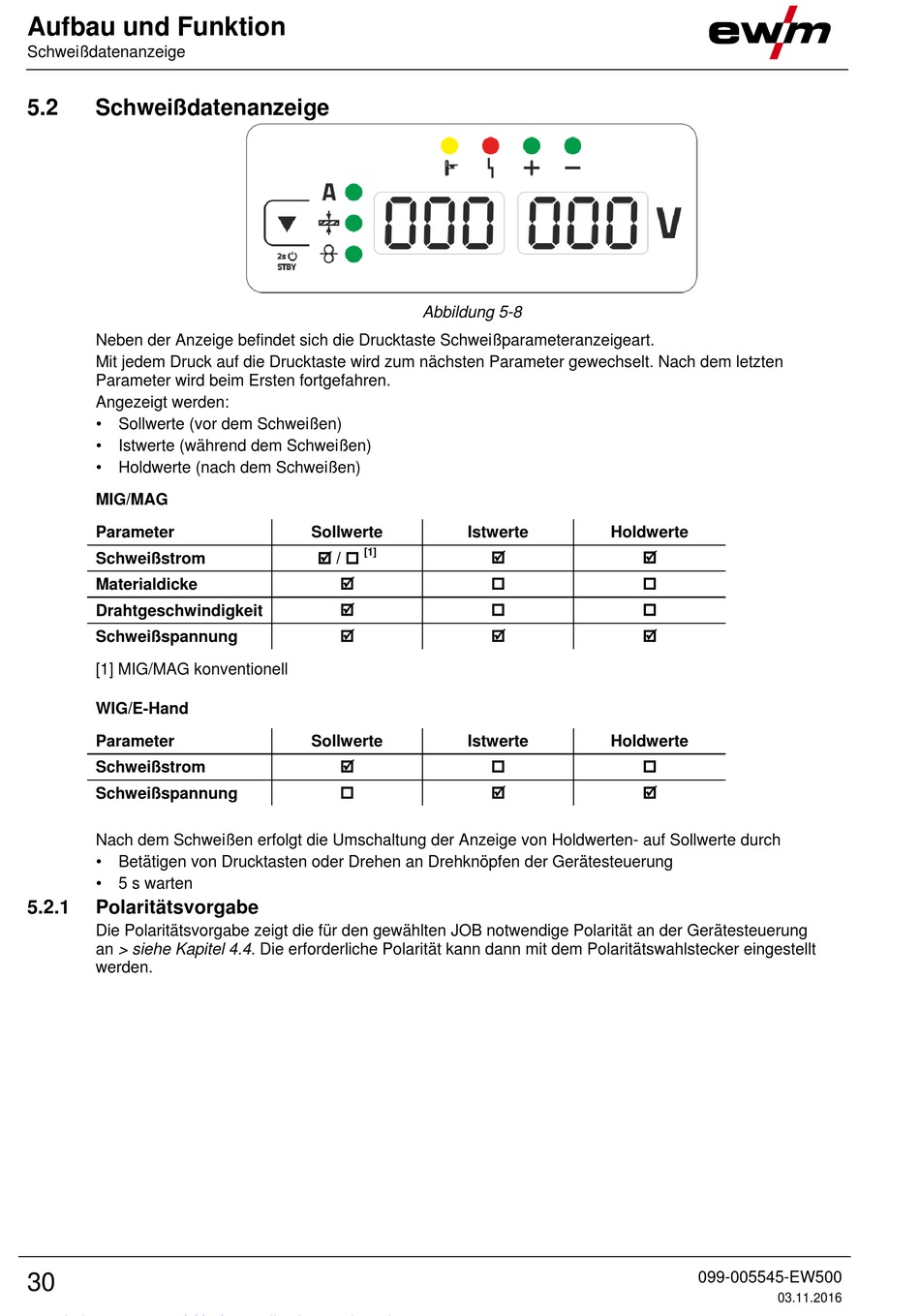

5.2 Schweißdatenanzeige
Neben der Anzeige befindet sich die Drucktaste Schweißparameteranzeigeart.
Mit jedem Druck auf die Drucktaste wird zum nächsten Parameter gewechselt. Nach dem letzten
Parameter wird beim Ersten fortgefahren.
Angezeigt werden:
•
Sollwerte (vor dem Schweißen)
•
Istwerte (während dem Schweißen)
•
Holdwerte (nach dem Schweißen)
MIG/MAG
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
[1] MIG/MAG konventionell
WIG/E-Hand
Parameter
Schweißstrom
Schweißspannung
Nach dem Schweißen erfolgt die Umschaltung der Anzeige von Holdwerten- auf Sollwerte durch
•
Betätigen von Drucktasten oder Drehen an Drehknöpfen der Gerätesteuerung
•
5 s warten
5.2.1 Polaritätsvorgabe
Die Polaritätsvorgabe zeigt die für den gewählten JOB notwendige Polarität an der Gerätesteuerung
an > siehe Kapitel 4.4. Die erforderliche Polarität kann dann mit dem Polaritätswahlstecker eingestellt
werden.
30
Abbildung 5-8
Sollwerte Istwerte
[1]
 / 



Sollwerte Istwerte


Holdwerte
 
 
 
 
Holdwerte
 
 
099-005545-EW500
03.11.2016
