BG

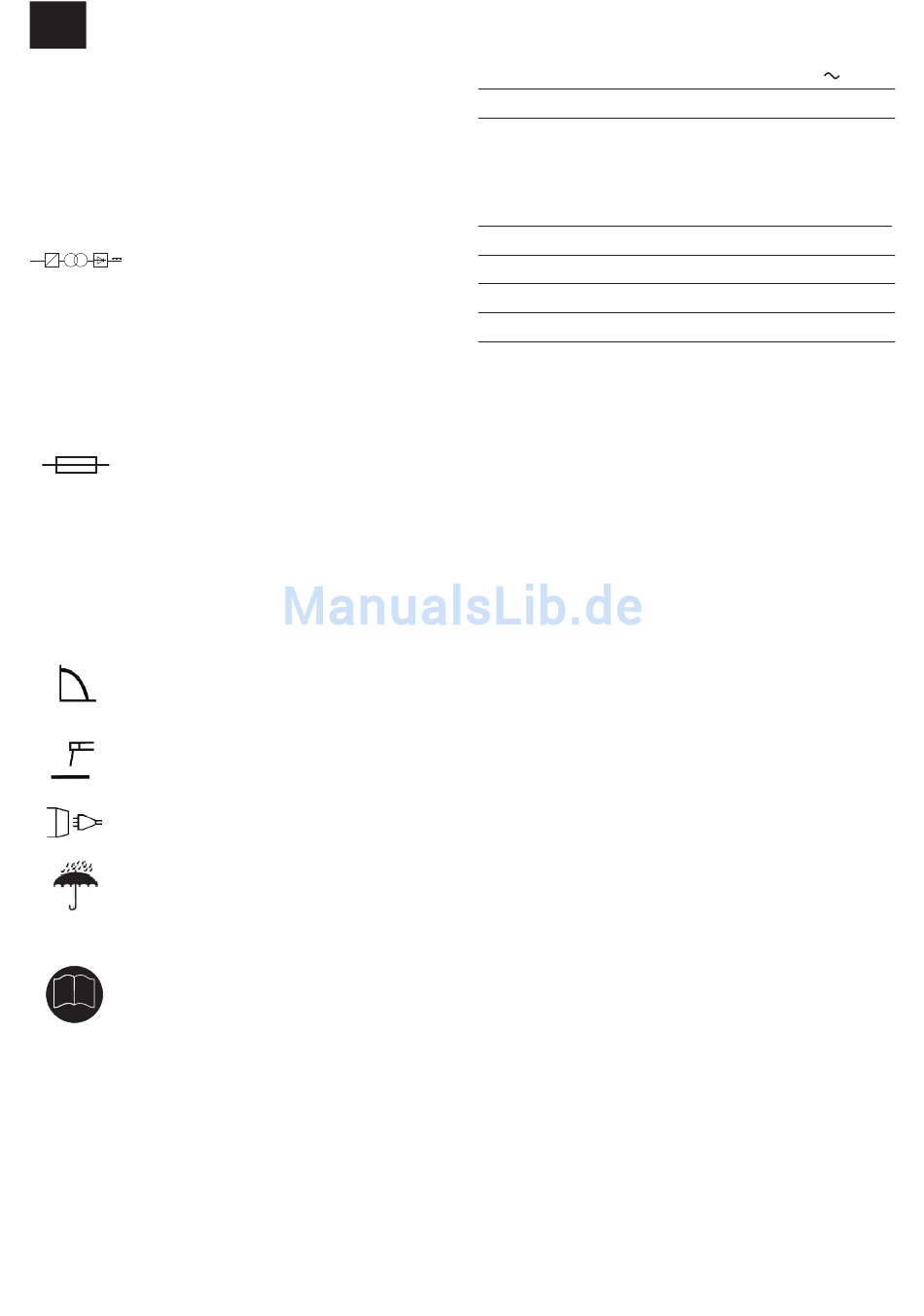

4. СИМВОЛИ И ТЕХНИЧЕСКИ ДАННИ
EN 60974-1 Европейски стандарт за
заваръчни апарати за ръчно
електродъгово
заваряване с ограничена
продължителност на включване.
Монофазен статичен честотен
1 1
f
1~
1
преобразувател-трансформатор-
f
2
токоизправител
50 Hz Честота на мрежата
U Напрежение на мрежата
1
I max Максимален входящ ток
1
Предпазител с номинална
стойноств ампери
U Номинално напрежение на празен
0
ход
I Заваръчен ток
2
Ø mm Диаметър на електродите
Символ за падаща
характеристика
Символ за електрическа дъга-
Ръчно заваряване с обмазани
прътови електроди
Еднофазно захранване от мрежа
Не съхранявайте и не
използвайте уреда във влажна
или мокра среда и не излагайте
на дъжд.
Преди употреба на заваръчния
уред прочетете внимателно и
спазвайте това упътване за
работа.
IP 21 S Вид защита
H Клас на изолация
X Продължителност на включване
24
Захранване от мрежа:
Заваръчен ток:
Продължителност на включване X:
12%
60%
100%
Напрежение на празен ход:
Консумирана енергия:
Защита с предпазители:
Terлo:
5. Moнтаж на колана за носене (фиг.
3/4)
Поставете колана за носене (11), както е
показано на фигура (3-4).
6. Пускане в експлоатация
Свързване към захранващата мрежа
Преди свързване на мрежовия кабел (7) към
захранващата мрежа проверете, дали данните от
типовата табелка съответстват на стойностите на
захранващата мрежа, която е на разположение.
Внимание! Мрежовият щепсел може да се
подменя само от електроспециалист.
Свързване на заваръчните кабели (фиг. 5)
Внимание! Извършвайте работите по свързване
на заваръчните кабели (8/9) само при изключен
от мрежата апарат!
Свържете заваръчните кабели, както е показано
на фигура 5. За целта свържете двата щепсела
(12) на държача на електрода (8) и на клемата за
маса (9) със съответните бързодействащи
съединители (5/6) и фиксирайте щепселите (12),
като ги въртите по посока на часовниковата
стрелка.
По принцип кабелът с държача на електрода (8)
се свързва към полюс-плюс (5), а кабелът с
клемата за маса (9) към полюс-минус (6).
Включване/изключване (фиг. 2)
Включете апарата, като завъртите
потенциометъра (1) от нулево положение на
скалата на заваръчния ток (2) по посока на
часовниковата стрелка. Започва да свети
контролната лампа за режим на работа (3).
Изключете апарата, като завъртите
www.sidirika-nikolaidi.gr
230 V/240 V
2500 VA при 80 A
max. 160 A
3 ~
50 Hz
10-80 A
80 A
40 A
35 A
85 V
16 A
5 kg
16 A
