Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 1
Originalbetriebsanleitung
k

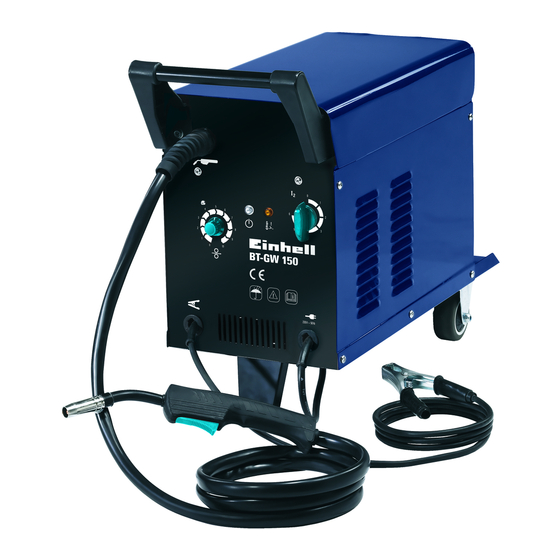

Schutzgas-Schweißgerät
Mode d'emploi d'origine
p
Appareil à souder au gaz inerte
Istruzioni per l'uso originali
C
Saldatrice a gas inerte
Manual de instrucciones original
m
Soldador en atmósfera protectora
Manual de instruções original
O
Aparelho de soldar com gás de protecção
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise
lesen und beachten
Avant la mise en service, lisez le mode dʼemploi et les consignes de
sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni per lʼuso
e le avvertenze di sicurezza.
Leer detenidamente las instrucciones de uso y las advertencias de
seguridad antes de poner en marcha el aparato.
Leia e respeite as instruções de serviço e de segurança antes de
colocar o aparelho em funcionamento.
Art.-Nr.: 15.749.70
I.-Nr.: 11032
BT-GW
150
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL 15.749.70
Inhaltszusammenfassung für EINHELL 15.749.70
- Seite 1 Leer detenidamente las instrucciones de uso y las advertencias de seguridad antes de poner en marcha el aparato. Leia e respeite as instruções de serviço e de segurança antes de colocar o aparelho em funcionamento. I.-Nr.: 11032 BT-GW Art.-Nr.: 15.749.70...
- Seite 2 Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 2 18 19...
- Seite 3 Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 3...
- Seite 4 Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 4 d, e, f...
- Seite 5 Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 5 k, l, m...
- Seite 6 Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 6...
- Seite 7 Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 7...
- Seite 8 Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 8...
-
Seite 9: Inhaltsverzeichnis
Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 9 Inhaltsverzeichnis: 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Störungssuche 10. Erklärung der Symbole... -
Seite 10: Sicherheitshinweise
Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 10 2.1 Montagematerial Achtung! a. 8 x Schraube für Laufrollen Beim Benutzen von Geräten müssen einige b. 8 x Sprengring für Laufrollen Sicherheitsvorkehrungen eingehalten werden, um c. 8 x Unterlegscheibe für Laufrollen Verletzungen und Schäden zu verhindern. Lesen Sie d. -
Seite 11: Technische Daten
Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 11 Filters verwendet werden. 5. Vor Inbetriebnahme Allgemeine Sicherheitsmaßnahmen 5.1 Montage (Abb. 5-21) Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren 5.1.1 Montage der Laufrollen (6) und zu nutzen. Soweit elektromagnetische Störungen Laufrollen (6) wie in den Abbildungen 7, 9, 10, 11 festgestellt werden sollten, liegt es in der dargestellt, montieren. -
Seite 12: Netzanschluss
Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 12 durchflussmenge immer wie unter Punkt 6.1.3 be- Schutzgas Argon/CO2 schrieben. Zu schweißendes Metall Der Druckminderer wird mit Hilfe der Verschraubung Unlegierter Stahl (21) an der Gasflasche montiert (siehe 5.2.3). 5.2.2 Gasflasche auf dem Gerät montieren Achtung! Eingriffe und Reparaturen am Druckmin- (Abb. -
Seite 13: Bedienung
Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 13 N Drahtspule gequetscht zu werden. (Abb. 36) O Mitnahmeöffnung der Drahtspule Passendes Kontaktrohr (Abb. 6/26) für den verwendeten Schweißdrahtdurchmesser auf den Einsetzen der Drahtspule (Abb. 28,29) Brenner (Abb. 5/13) schrauben und Gasdüse Drahtspule (N) auf Spulenhalter (B) legen. Darauf (Abb. -
Seite 14: Schutzeinrichtungen
Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 14 Druckminderer (Abb. 4/19) gewünschte 6.4 Schutzeinrichtungen Gasdurchflussmenge einstellen. 6.4.1 Thermowächter Linksdrehung des Drehknopfes (Abb. 4/24): geringere Das Schweißgerät ist mit einem Überhitzungsschutz Durchflussmenge ausgestattet, welcher den Schweißtrafo vor Rechtsdrehung des Drehknopfes (Abb. 4/24): höhere Überhitzung schützt. Sollte der Überhitzungsschutz Gasdurchflussmenge ansprechen, so leuchtet die Kontrolllampe (3) an Ihrem Gerät. -
Seite 15: Entsorgung Und Wiederverwertung
Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 15 8. Entsorgung und Wiederverwertung Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. - Seite 16 Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 16 9. Störungssuche Fehler Ursache Abhilfe Vorschubrolle dreht nicht Netzspannung fehlt Anschluss überprüfen Regler Drahtvorschub auf 0 Einstellung überprüfen Vorschubrolle dreht, jedoch keine Schlechter Rollendruck Einstellung überprüfen Drahtzuführung (siehe 5.4.3) Rollenbremse zu fest eingestellt Einstellung überprüfen (siehe 5.4.3) Verschmutzte / beschädigte Reinigen bzw.
-
Seite 17: Erklärung Der Symbole
Anleitung_BT_GW_150_SPK2__ 23.01.13 07:28 Seite 17 10. Erklärung der Symbole EN 60974-1 Europäische Norm für Lagern oder verwenden Lichtbogenschweiß- Sie das Gerät nicht in einrichtungen und feuchter oder nasser Schweißstromquellen mit Umgebung oder im beschränkter Ein- Regen schaltdauer Sicherung mit Nennwert 1 Phasen - in Ampere im Netzanschluss... -
Seite 54: Konformitätserklärung
