TRUE
tmw

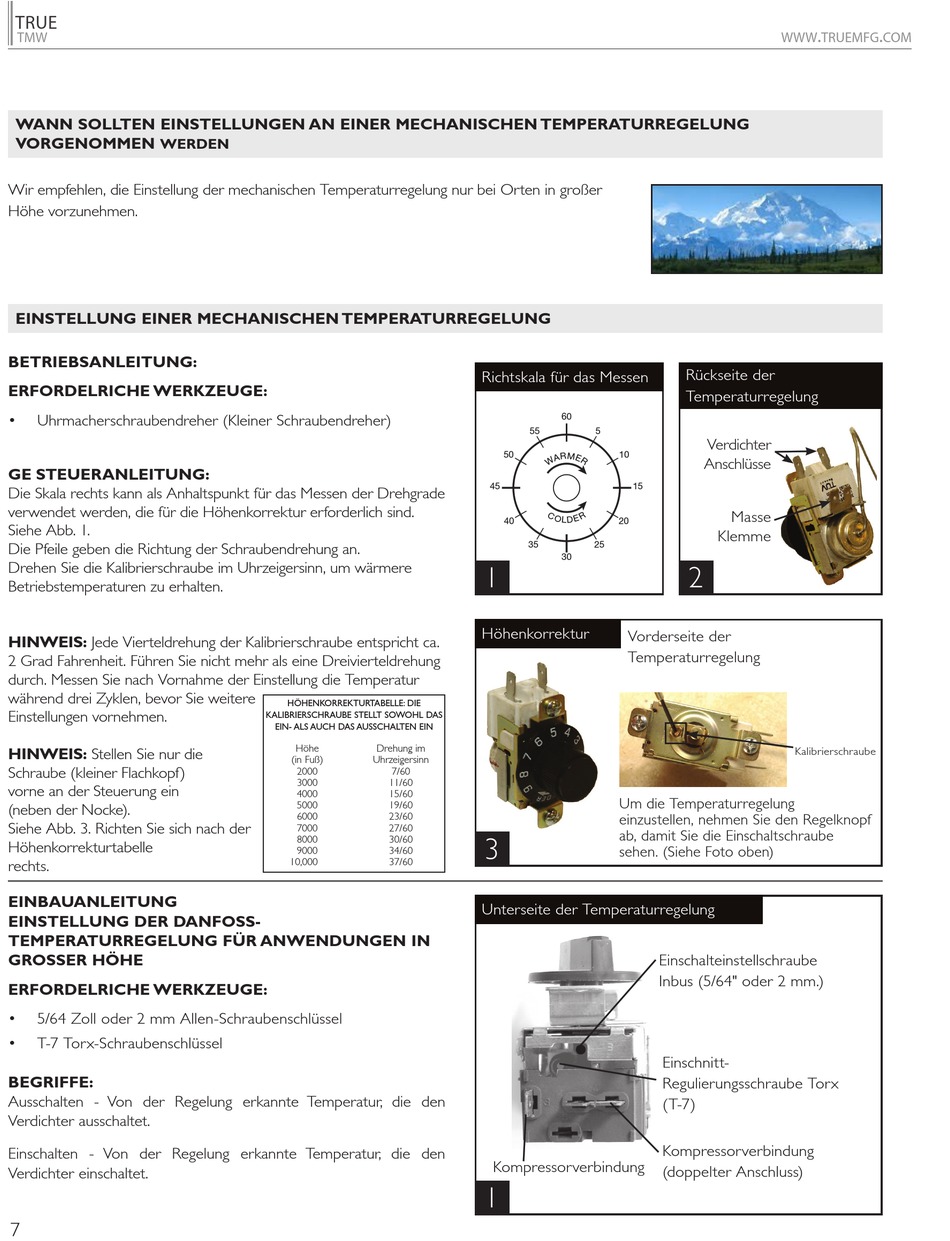

WANN SOLLTEN EINSTELLUNGEN AN EINER MECHANISCHEN TEMPERATURREGELUNG
VORGENOMMEN
WERDEN
Wir empfehlen, die Einstellung der mechanischen Temperaturregelung nur bei Orten in großer
Höhe vorzunehmen.
EINSTELLUNG EINER MECHANISCHEN TEMPERATURREGELUNG
BETRIEBSANLEITUNG:
ERFORDELRICHE WERKZEUGE:
•
Uhrmacherschraubendreher (Kleiner Schraubendreher)
GE STEUERANLEITUNG:
Die Skala rechts kann als Anhaltspunkt für das Messen der Drehgrade
verwendet werden, die für die Höhenkorrektur erforderlich sind.
Siehe Abb. 1.
Die Pfeile geben die Richtung der Schraubendrehung an.
Drehen Sie die Kalibrierschraube im Uhrzeigersinn, um wärmere
Betriebstemperaturen zu erhalten.
HINWEIS: Jede Vierteldrehung der Kalibrierschraube entspricht ca.
2 Grad Fahrenheit. Führen Sie nicht mehr als eine Dreivierteldrehung
durch. Messen Sie nach Vornahme der Einstellung die Temperatur
während drei Zyklen, bevor Sie weitere
Einstellungen vornehmen.
HINWEIS: Stellen Sie nur die
Schraube (kleiner Flachkopf)
vorne an der Steuerung ein
(neben der Nocke).
Siehe Abb. 3. Richten Sie sich nach der
Höhenkorrekturtabelle
rechts.
EINBAUANLEITUNG
EINSTELLUNG DER DANFOSS-
TEMPERATURREGELUNG FÜR ANWENDUNGEN IN
GROSSER HÖHE
ERFORDELRICHE WERKZEUGE:
•
5/64 Zoll oder 2 mm Allen-Schraubenschlüssel
•
T-7 Torx-Schraubenschlüssel
BEGRIFFE:
Ausschalten - Von der Regelung erkannte Temperatur, die den
Verdichter ausschaltet.
Einschalten - Von der Regelung erkannte Temperatur, die den
Verdichter einschaltet.
7
HÖHENKORREKTURTABELLE: DIE
KALIBRIERSCHRAUBE STELLT SOWOHL DAS
EIN- ALS AUCH DAS AUSSCHALTEN EIN
Höhe
Drehung im
(in Fuß)
Uhrzeigersinn
2000
7/60
3000
11/60
4000
15/60
5000
19/60
6000
23/60
7000
27/60
8000
30/60
9000
34/60
10,000
37/60
Richtskala für das Messen
60
55
5
50
10
45
15
40
20
35
25
30
1
Höhenkorrektur
Vorderseite der
Temperaturregelung
Um die Temperaturregelung
einzustellen, nehmen Sie den Regelknopf
ab, damit Sie die Einschaltschraube
3
sehen. (Siehe Foto oben)
Unterseite der Temperaturregelung
Einschalteinstellschraube
Inbus (5/64" oder 2 mm.)
Kompressorverbindung
1
.
www
truemfg
Rückseite der
Temperaturregelung
Verdichter
Anschlüsse
Masse
Klemme
2
Kalibrierschraube
Einschnitt-
Regulierungsschraube Torx
(T-7)
Kompressorverbindung
(doppelter Anschluss)
.
com
