TRUE
food service equipment
HERZICHEN GLÜCKWUNSCH!
Sie haben gerade das beste kühlgerät für gewerbliche zwecke erworben.
Freuen sie sich auf viele jahre störungsfreien betriebs.
INHALTSVERZEICHNIS
SICHERHEITSINFORMATIONEN
AUFSTELLEN
BEDIENUNG
Reihenfolge der Bedienung
Reihenfolge der Bedienung
TRUE FOOD SERVICE EQUIPMENT, INC.
2001 East Terra Lane • O'Fallon, Missouri 63366-4434
(636)-240-2400 • FAX (636)-272-2408 • INT'L FAX (636)272-7546 • (800)-325-6152
Parts Department (800)-424-TRUE • Parts Department FAX# (636)-272-9471
Web: www.truemfg.com
,
.
inc
1
2
3
4
4
5
6
6
10
16
17
18
INSTALLATIONSANLEITUNG
tmw
INSTALLATIONSANLEITUNG
tmw

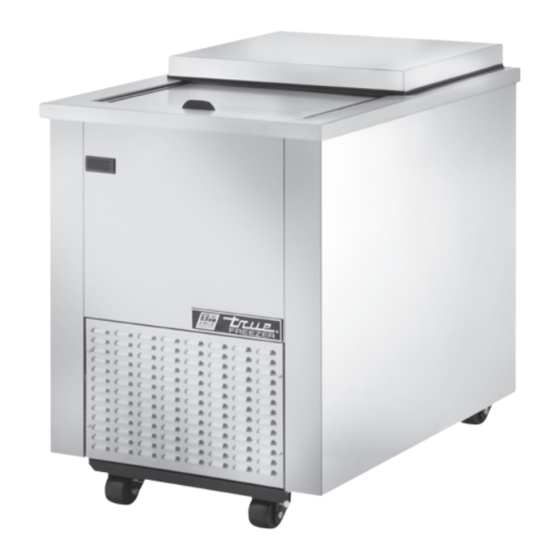

TMW-36F-QT-SD
TMW-36F-FT-SD
-
true meat well
-
true meat well
AC • MISC1914 •05.22.2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für true TMW-36F-QT-SD
Inhaltszusammenfassung für true TMW-36F-QT-SD
-
Seite 1: Inhaltsverzeichnis
TRUE FOOD SERVICE EQUIPMENT, INC. 2001 East Terra Lane • O’Fallon, Missouri 63366-4434 (636)-240-2400 • FAX (636)-272-2408 • INT'L FAX (636)272-7546 • (800)-325-6152 Parts Department (800)-424-TRUE • Parts Department FAX# (636)-272-9471 Web: www.truemfg.com AC • MISC1914 •05.22.2017... -
Seite 2: Sicherheitsinformationen
Zur Wartung Ihres TRUE-Gerät für den effizientesten und besten Betrieb Sie haben einen der besten Industrie-Kühlschränke erworben, der jemals hergestellt wurde. Er wurde unter Einhaltung strikter Qualitätskontrollen nur mit den qualitativ hochertigsten erhältlichen Materialien hergestellt. Ihr TRUE-Kühler wird Ihnen bei richtiger Wartung viele Jahre lang ein- wandfreie Dienste leisten. -
Seite 3: Risiko Des Einschlusses Von Kindern
• Komponenten müssen durch gleiche Komponenten ersetzt NEMA-Stecker werden TRUE verwendet diese Arten von Steckern. Wenn Sie nicht die • Um Unfälle durch Zündung aufgrund von falsch eingesetzten richtige Steckdose haben, lassen Sie einen zertifizierten Elektriker die Ersatzteilen oder nicht fachgerechter Handhabung richtige Stromquelle installieren. -
Seite 4: Installations
Spannung einem Spannungsmesser, bevor Ihr neues Gerät an den Strom Die Firma TRUE ist für Schäden, die während des transports entstan- angeschlossen wird. Wird weniger als 100% der gemessenen den sind, nicht verantwortlich. Spannung für den Betrieb festgestellt, korrigieren Sie dies sofort. -
Seite 5: Drahtquerschnittsdiagramm
Das Gerät wurde gemäss Klimazone 5 und 7, Temperatur und durch das Einpassen beeinflusst. relativer Feuchte, getestet C. Der TRUE- Gerät sollte von vorn nach hinten und von einer Seite zu anderen mit einer Wasserwaage eingepasst werden. D. Stellen Sie sicher, dass der Entwässerungsschlauch oder die Schläuche in der Wanne positioniert werden. -
Seite 6: Einrichten
TRUE truemfg EINRICHTEN STANDARDZUBEHÖR MODELLE TMW-36F UND TMW-36-F-QT ANLEITUNG FÜR UMKEHRBARE DECKEL A. Entfernen Sie den Deckel. Siehe Abb. 1. Heben Sie die obere Abdeckung vom Gerät und drehen Sie es um 180 Grad. Siehe Abb. 2 & 3. C. Senken Sie die obere Abdeckung auf die Verriegelungsstifte. -
Seite 7: Betrieb
Vertriebspartner bestellen. Lassen Sie das Gerät mehrere Stunden lang laufen, bis der Schrank vollständig heruntergekühlt ist, bevor Sie die D. Ein guter Luftstrom ist in Ihrem TRUE-Gerät wichtig. Seien Einstellung ändern. Sie vorsichtig beim Beladen mit Produkten, so dass sie weder gegen die Rückwand drücken noch dem Entlüftungsschlauch... - Seite 8 TRUE truemfg WANN SOLLTEN EINSTELLUNGEN AN EINER MECHANISCHEN TEMPERATURREGELUNG VORGENOMMEN WERDEN Wir empfehlen, die Einstellung der mechanischen Temperaturregelung nur bei Orten in großer Höhe vorzunehmen. EINSTELLUNG EINER MECHANISCHEN TEMPERATURREGELUNG BETRIEBSANLEITUNG: Rückseite der Richtskala für das Messen ERFORDELRICHE WERKZEUGE: Temperaturregelung •...
- Seite 9 TRUE truemfg ANLEITUNG: EINSTELLUNG DER DANFOSS-TEMPERATURREGELUNG FÜR ANWENDUNGEN IN GROSSER HÖHE SCHRITT 1 - Stecken Sie den Kühler aus. SCHRITT 2 - Entfernen Sie die Schrauben, mit denen die Temperaturregelung am Einsatzkasten befestigt ist. SCHRITT 3 - To make these adjustments it may be necessary to remove the temperature control from the housing.
- Seite 10 TRUE truemfg TABELLE Einstellung entgegen dem Uhrzeigersinn (auf Basis einer 360°-/ Größe vollständigen Drehung) 2000' 42° 3000' 78° 4000' 114° 5000' 150° 6000' 186° 7000' 222° 8000' 258° 9000' 294° 10,000' 330° BUL. NO.
-
Seite 11: Elektronische Temperaturregelungen
TRUE truemfg ELEKTRONISCHE TEMPERATURREGELUNGEN LAE – ELEKTRONISCHE TEMPERATURREGELUNG – ALLGEMEINE BETRIEBSSEQUENZ t1 = Thermostat t2 = Abtauen t3 = Display t3-Fühler ist nicht in allen Anwendungen installiert und/oder aktiviert. Wenn t3 nicht installiert und/oder aktiviert ist, ist der Display-Fühler t1 LAE-MODELL TMS ELEKTRONISCHE TEMPERATURREGELUNG –... - Seite 12 TRUE truemfg WIE EIN LAE ELEKTRONISCHE STEUER DIAGNOSE Anzeigelämpchen für Kühl-/Heizmodus, Lüfterbetrieb, Abtaumodus. LAE-Regelung LAE-Reglersymbole Kompressor läuft Verdampfergebläse läuft Gerät im Abtauvorgang Aktivierung des 2. Parametermodus Alarm Info/Set Punkt Taste Manuelle Abtauung/ Manuelle Aktivierung/ Stand-By Taste Taste – nach unten Taste –...
- Seite 13 TRUE truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben AUSSCHALTEN DER ELEKTRONISCHEN LAE-REGELUNG: Regler muss eventuell entsperrt werden WARUM: Beim Abschalten der Regelung werden alle elektrischen Komponenten deaktiviert. VORSICHT: Das Ausschalten der Regelung schaltet nicht den Strom zum Schrank aus.
- Seite 14 TRUE truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben ÄNDERN DES „SOLLWERTS“: Regler muss eventuell entsperrt werden WARUM: Der sollwert ist die temperatur, bei welcher der kompressor ausschaltet. HINWEIS: Bitte beachten, dass der Sollwert NICHT die Temperatur ist, die der Schrank halten soll.
- Seite 15 TRUE truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben ANZEIGE DER TEMPERATURSONDEN T1, T2, T3: WARUM: Zur Anzeige der Werte von Temperatursonden an verschiedenen Stellen im Schrank. ANZEIGE DER SONDENTEMPERATUREN: SCHRITT 1 - Um die Temperatur T1 anzuzeigen, drücken Sie die Info-...
- Seite 16 TRUE truemfg PARAMETEREINSTELLUNGEN DER LAE-REGELUNG FÜR AR2-28 CELSIUS (X-32) / 1.8 NUR für LAE-Regelungsmodell AR2-28 müssen ALLE mit einer Formel (X-32) / 1.8 (X-32) / 1.8 angezeigten Parameter für Celsius-Anwendungen konvertiert werden. (X-32) / 1.8 IISM (X) / 1.8 IISL (X-32) / 1.8...
-
Seite 17: Wartung, Pflege & Reinigung
TRUE truemfg WARTUNG, PFLEGE & REINIGUNG REINIGUNG DER KONDENSATORSPULE Bei der Nutzung elektrischer Geräte sollten grundsätzliche Sicherheitsmaßnahmen befolgt werden, welche die Folgenden ein- schließen: ERFORDERLICHE WERKZEUGE • Phillips Schraubenzieher • Lufttank oder CO2 Tank • Feste Bürste • Staubsauger •... -
Seite 18: Wichtige Informationen Zur Garantie
Zur richtigen Reinigung gehört das Entfernen von Staub vom Schließen Sie das Gerät wieder an den Strom an. Kondensator. Der Kondensator kann mit einer weichen Bürste Wenn Sie Fragen haben, wenden Sie sich an die TRUE- gereinigt oder mit einem handelsüblichen Staubsauger abgesaugt Herstellungsabteilung unter 636-240-2400 oderr 800-325-6152 oder mit CO2, Stickstoff oder Druck behandelt werden. -
Seite 19: Reinigung Des Kühlschranks
TRUE truemfg REINIGUNG DES KÜHLSCHRANKS 8 SCHRITTE UM ROSTEN AUF EDELSTAHLOBERFLÄCHEN ZU VERMEIDEN: VORSICHT: Verwenden Sie keine Stahlwolle, raue oder chlor- basierte Produkte zum Reinigen der Oberflächen aus rostfreiem Stahl. BENUTZEN SIE DIE RICHTIGEN WERKZEUGE BEI DER REINIGUNGV WAS SIE VERMEIDEN SOLLTEN Vermeiden Sie abrasive Werkzeuge bei der Reinigung.
