Einstellungen HzK 2

Die Werte für S/W Tag, S/W Nacht, Soll/Ist- und Soll/Ist+, die in den

"Einstellungen für Heizkreis" eingestellt werden, gelten für beide Heiz-

kreise.

Achtung

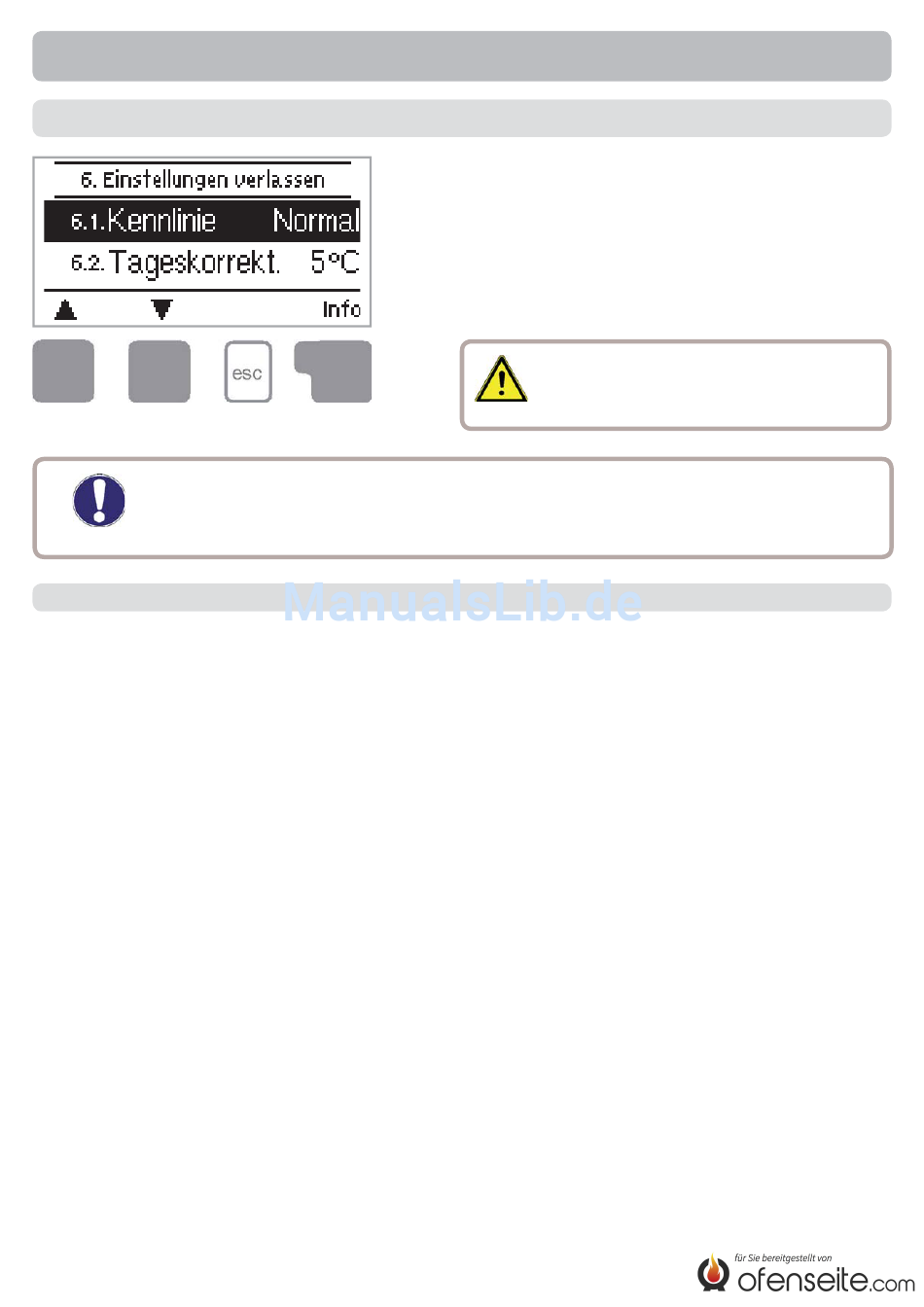

6.1 Kennlinie

Art und Steilheit der Heizungskennlinie

Mit Hilfe der Kennlinie wird die Wärmeabgabe des Heizkreises in Abhängigkeit von der

Außentemperatur gesteuert. Der Wärmebedarf ist je nach Gebäudetyp/Gebäudeiso-

lierung/Heizungsauslegung/Außentemperatur oftmals sehr unterschiedlich. Deshalb

bietet der Regler die Möglichkeit, die Heizanlage mit einer nomalen geraden Kennlinie

(Einstellung Normal) oder mit einer abgeknickten Kennlinie (Einstellung Geteilt) zu

betreiben.

Ist die Einstellung Normal gewählt wird die Kennlinie mittels der ensprechenden Graﬁ k

im Regler angepasst. Während die richtige Steilheit justiert wird, zeigt der Regler

außer der Graﬁ k den Wert der Steilheit und als Hilfestellung die errechnete Sollvorlauf-

temperatur bei -12°C an.

Ist die Einstellung Geteilt gewählt, wird die Kennlinie mittels ensprechender Graﬁ k im

Regler in 3 Schritten angepasst. Zuerst wird die Steilheit anhand einer Standardkenn-

linie, dann der Knickpunkt und anschließend der Knickwinkel angepasst. Während die

Kennlinie entsprechend justiert wird , zeigt der Regler außer der Graﬁ k den Wert der

Steilheit und als Hilfestellung die errechnete Sollvorlauftemperatur bei -12°C an. Bei

nochmaligem Verstellen der Split-Kennlinie erfolgt die Abfrage in umgekehrter Reihen-

folge.

Einstellbereiche:

Kennlinie : Normal oder Geteilt / Voreinstellung : Normal

Steilheit : 0.0...3.0 / Voreinstellung : 0.8

Knickpunkt bei Außentemperatur : +10°C...-10°C

Knickwinkel : verschieden, je nach Steilheit und Knickpunkt
