10. Einstellungen
10.1 Tmin S1
Menü 5.1
Wird dieser Wert an Fühler 1 überschritten und sind auch die anderen
Bedingungen erfüllt, schaltet der Regler die Pumpe ein. Wenn die
Temperatur an Fühler 1 um 5°C unter diesen Wert fällt, wird die Pumpe
wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 20°C
10.2 Tmax S2
Menü 5.2
Wird dieser Wert an Fühler 2 überschritten, schaltet der Regler die
Pumpe aus. Wird dieser Wert an Fühler 2 wieder unterschritten und sind
auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe wieder
ein.
Einstellbereich: 0°C bis 99°C / Voreinstellung: 60°C
Zu hoch eingestellte Temperaturwerte können zu Verbrühungen oder
Anlagenschäden führen. Bauseits Verbrühungsschutz vorsehen!
Gefahr
10.3 Δ Δ Δ Δ Δ T R1
Menü 5.3
Wird diese Temperaturdifferenz zwischen Fühler 1 und Fühler 2 über-
schritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler
die Pumpe ein. Fällt die Temperaturdifferenz zwischen Fühler 1 und Fühler 2
auf 1/3 von diesem Wert, wird die Pumpe wieder ausgeschaltet. .
Einstellbereich: 4°C bis 20°C / Voreinstellung: 10°C
Ist die eingestellte Temperaturdifferenz zu klein, kann das je nach
Anlage und Fühlerplatzierung zu uneffektivem Betrieb führen.
Bei Drehzahlregelung (s.12.9) gelten besondere Schaltbedingungen!
Achtung
Einstellungen

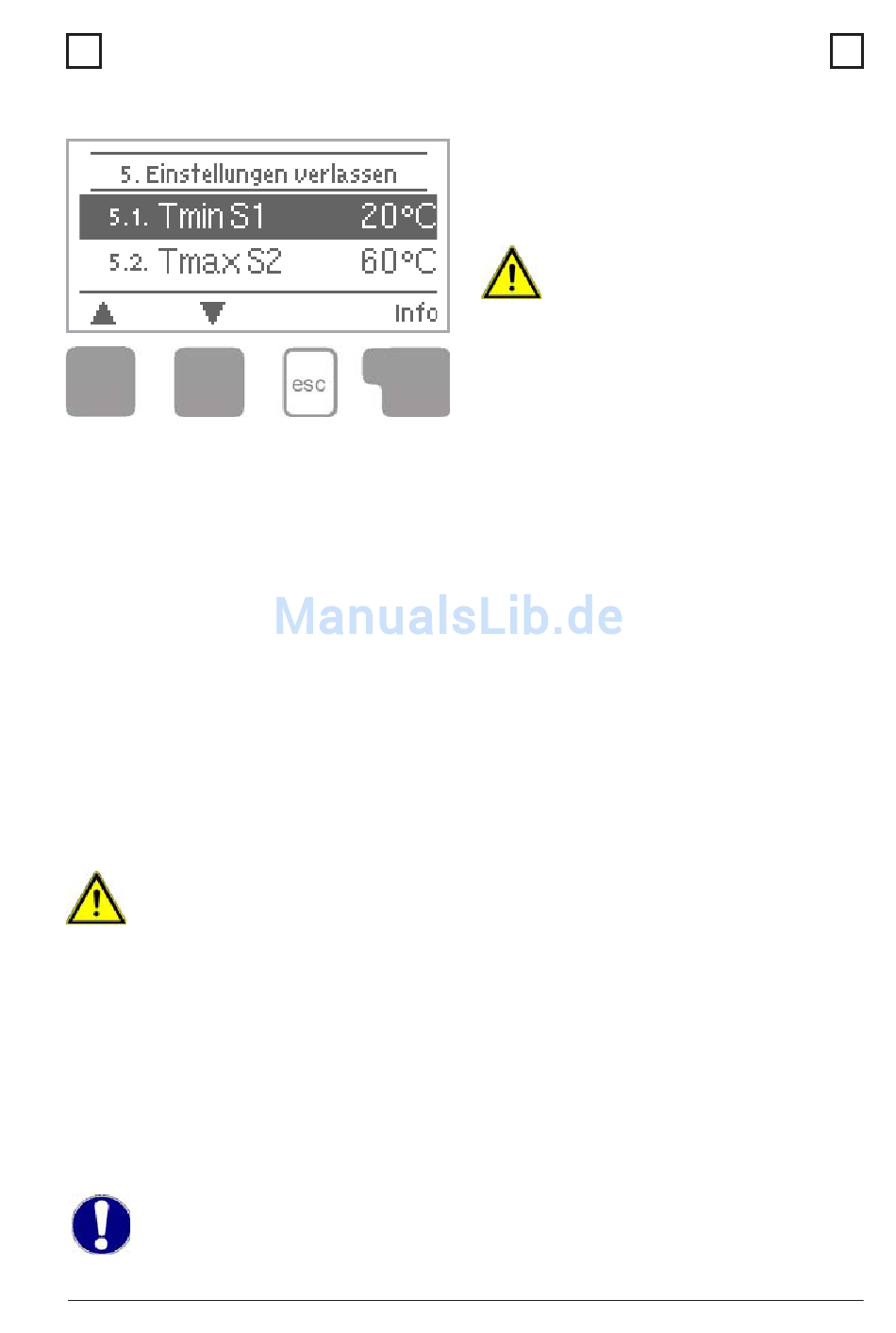

Im Menü "5. Einstellungen" werden
die für die Regelfunktion nötigen
Grundeinstellungen vorgenommen.
Achtung
Das Menü wird durch Drücken von
"esc" oder auch bei Anwahl von
"Einstellungen verlassen" beendet.
= Freigabe-/Starttemtemperatur an Fühler 1
= Abschalttemperatur an Fühler 2
= Einschalttemperaturdifferenz Fühler1/Fühler2
Menü 5
Die bauseits vorzusehenden
Sicherheitseinrichtungen
werden keinesfalls ersetzt!
