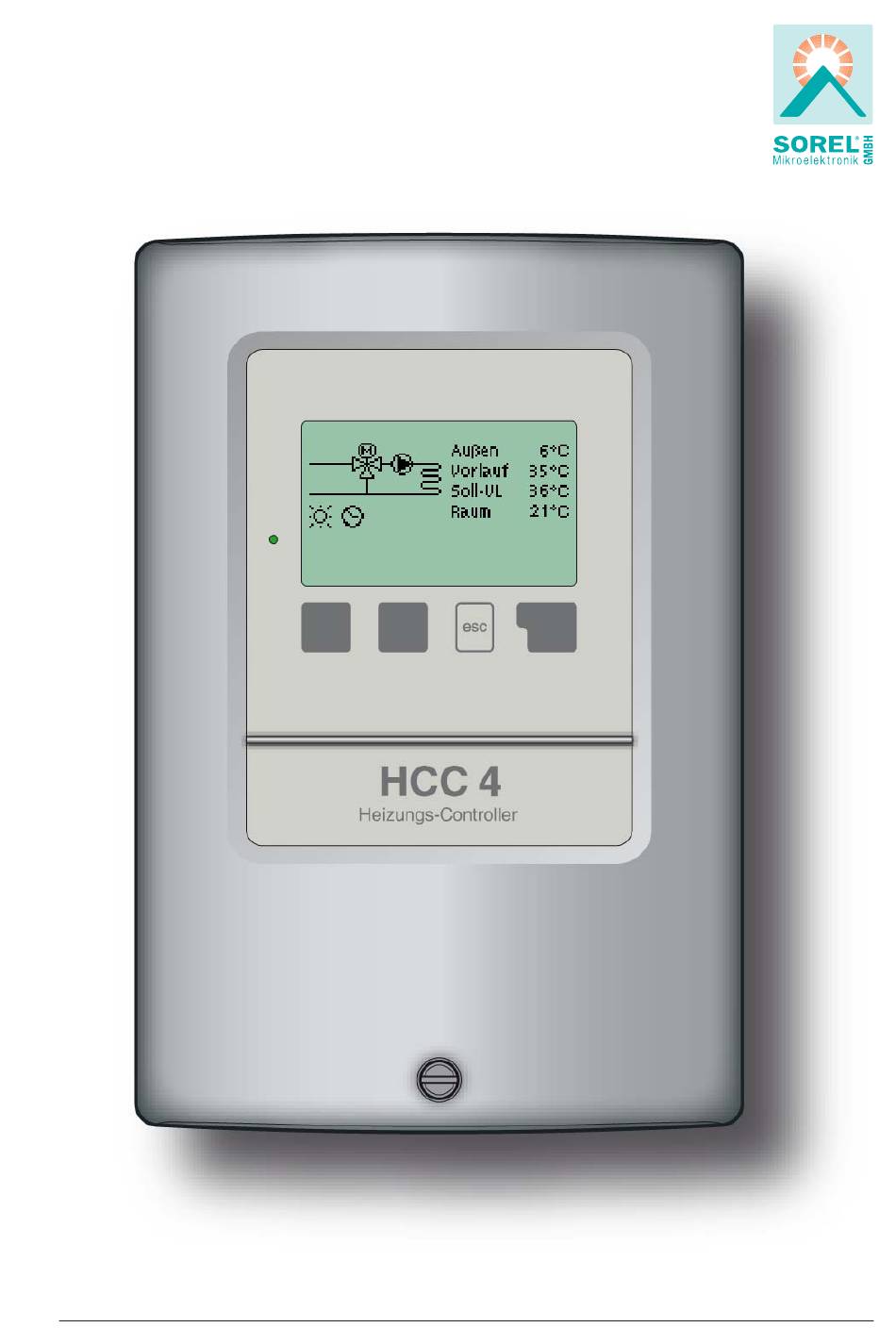

- Seite 1 Heizungs-Controller HCC 4 Witterungsgeführter Heizkreisregler Montageanweisung und Bedienanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Kapitel Kapitel Seite Seite Sicherheitshinweise Einstellungen HzK 1.1 EG-Konformität Menü 5 1.2 Allgemeine Hinweise 10.1 So/Wi Tag 1.3 Symbolerklärung 10.2 So/Wi Nacht 1.4 Veränderungen 10.3 Kennlinie 1.5 Gewährleistung 10.4 Tageskorrektur 10.5 Nachtkorrektur 10.6 Komfortanhebung Reglerbeschreibung 2.1 Technische Daten 10.7 Soll/ist - 2.2 Über den Regler 10.8 Soll/Ist + 2.3 Lieferumfang... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1.1 EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der HCC4 den folgenden einschlägigen Sicherheitsbestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG, geändert durch 93/68/EWG EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG i.d.F. 93/68/EWG Die Konformität wurde nachgewiesen und die entsprechenden Unterla- gen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen Am Gerät
Sicherheitshinweise 1.4 Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Veränderungen, An- und Umbauten am Gerät vorzunehmen - Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind - Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung 2.1 Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme Schaltleistung gesamt 460VA (Relaisausgänge 1-5) Schaltleistung je Relais 460VA für AC1 / 185W für AC3 Interne Sicherung 2A träge 250V Schutzart IP40 Schutzklasse Sensoreingänge 5x Pt1000 Temperaturfühler 1x Raumfernversteller Messbereich -40 bis 110°C... -
Seite 6: Über Den Regler

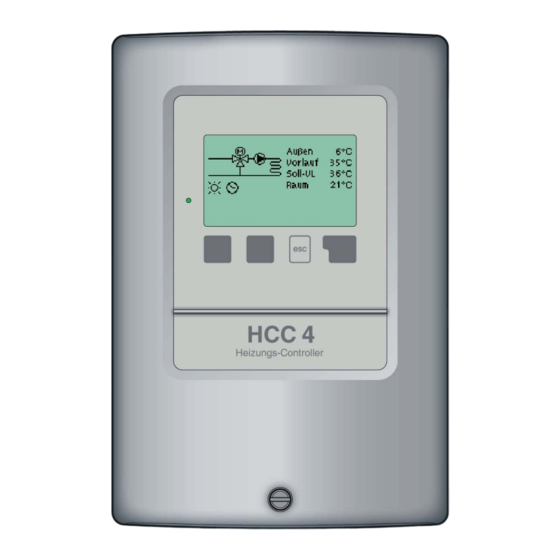

Reglerbeschreibung 2.2 Über den Regler Der Heizungsregler HCC4 ermöglicht Ihnen eine effiziente Nutzung und Funktionskontrolle Ihrer Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funk- tionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlag- wörtern bei den Messwerten und Einstellungen auch Hilfetexte oder über- sichtliche Grafiken zur Verfügung. -
Seite 7: Hydraulikvarianten
Reglerbeschreibung 2.5 Hydraulikvarianten (Displayabbildung im Regler) Die nachfolgende Abbildung ist nur als Prinzipschema zur Darstel- lung der jeweiligen Anlagenhydraulik zu verstehen und erhebt kei- Achtung nen Anspruch auf Vollständigkeit. Die Hydraulik für die Zusatz- energiequelle ist nicht mit aufgeführt. Der Regler ersetzt keinesfalls sicherheitstechnische Einrichtungen. -
Seite 8: Wandmontage
Installation 3.1 Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Umgebungsbedingungen wie unter 2.1 „technische Daten“ Achtung beschrieben. Folgen Sie der nachfolgenden Beschreibung 1-8. 1.Deckelschraube komplett lösen Abb.3.1.1 2.Gehäuseoberteil vorsichtig vom Unterteil abziehen. 3.Gehäuseoberteil zur Seite legen. Dabei bitte nicht auf die Elektronik fassen. -
Seite 9: Installation
Installation 3.2 Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Be- Gefahr rücksichtigung der geltenden Vorschriften durchgeführt werden. Der Regler darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare Schäden, wie z.B. - Seite 10 Installation 3.2.2 Elektrischer Anschluss Rechter Klemmraum nur Linker Klemmraum nur für für Netzspannungen von Kleinspannungen von max. Gefahr 230VAC 50-60Hz 12VAC/DC Achtung Anschluss Kleinspannungsseite: Anschluss Netzspannungsseite: - Temperaturfühler Klemmen S1-S6 - Schutzleiter an dem PE Metallblock und Klemmblock S- (Polung beliebig) - Neutralleiter an dem Klemmblock N - Optionale Zusatzfunktionen - Netzaußenleiter Klemme L...
-
Seite 11: Installation Der Temperaturfühler
Installation 3.3 Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² Durchmesser auf maximal 30 m verlängert werden. -
Seite 12: Bedienung
Bedienung 4.1 Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafikmodus ermöglicht Ihnen eine einfache und fast selbst- erklärende Bedienung des Reglers. Die Leuchtdiode (2) leuchtet grün, wenn die Heizkreispumpe eingeschal- tet ist. Die Leuchtdiode (2) leuchtet rot, wenn Betriebsart „Aus“... -
Seite 13: Menüablauf
Bedienung 4.2 Menüablauf und Menüstruktur Der Grafikmodus erscheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlassen wird. Ein Tastendruck im Grafikmodus führt direkt zum Hauptmenü. Hier stehen dann die nachfolgenden Menüpunkte zur Auswahl: Aktuelle Temperaturwerte mit Messwerte Erläuterungen (siehe 6.) -
Seite 14: Parametrierung
Parametrierung 5.1 Inbetriebnahmehilfe Beim ersten Einschalten des Reg- lers und nach Einstellen von Spra- che und Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnahme- hilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunktionen nochmals gestar- tet werden. -
Seite 15: Messwerte
Messwerte Menü 1 6. Messwerte Das Menü “1. Messwerte” dient zur Anzeige der aktuell gemessenen Temperaturen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen” beendet. Die Messwerte werden bei Auswahl von Info mit einem kurzen Hilfetext erläutert. -
Seite 16: Auswertungen Menü
Auswertungen Menü 2 7. Auswertungen Das Menü “2. Auswertungen” dient zur Funktionskontrolle und Langzeit- überwachung der Anlage. Es stehen Ihnen die unter 7.1-7.5 beschriebenen Untermenüs zur Verfügung. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Auswertungen verlassen” beendet. Für die Auswertung der Anlagendaten ist unerlässlich, dass die Uhrzeit am Regler genau eingestellt ist. -
Seite 17: Uhrzeit & Datum Menü
Zeiten Menü 3 8. Zeiten Im Menü “3. Zeiten” werden Uhrzeit, Datum und die Betriebszeiten für den Heizkreis eingestellt. Die zugehörigen Temperatur- Sollwerte werden im Menü 5 Einstellungen festgelegt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Anzeigemodus verlassen”... - Seite 18 Betriebsarten Menü 4 9. Betriebsart Im Menü “4. Betriebsarten” werden die Betriebsarten für den Heizkreis- betrieb festgelegt. Nach einer Netzspannungsunter- brechung kehrt der Regler selbst- ständig wieder in die zuletzt gewählte Betriebsart zurück! Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Betriebsarten verlassen”...
-
Seite 19: Betriebsarten Menü
Betriebsarten Menü 4 9. Betriebsart (Fortsetzung) 9.2 Manuell Menü 4.2 In der Betriebsart Manuell lassen sich die einzelnen Relaisausgänge und die angeschlossenen Verbraucher auf Funktion und korrekte Belegung überprüfen. Die Betriebsart “Manuell” ist nur vom Fachmann für kurzzeitige Funktionstests z.B. bei der Inbetriebnahme zu nutzen! Funktionsweise Manuellbetrieb: Gefahr Die Relais und somit die angeschlossenen Verbraucher werden mittels... -
Seite 20: Einstellungen Heizkreis Menü
Einstellungen Heizkreis Menü 5 10. Einstellungen HK Im Menü “5. Einstellungen HK” werden die für die Regelfunktion des Heizkreises nötigen Grund- einstellungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen”... - Seite 21 Einstellungen Heizkreis Menü 5 10. Einstellungen HK (Fortsetzung) = Art und Steilheit der Heizungskennlinie 10.3 Kennlinie Menü 5.3 Mit Hilfe der Kennlinie wird die Wärmeabgabe des Heizkreises in Abhängigkeit von der Außentemperatur gesteuert. Der Wärmebedarf ist je nach Gebäudetyp/Gebäudeisolierung/Heizungsauslegung/Außentemperatur oftmals sehr unterschiedlich. Deshalb bietet der Regler die Möglichkeit, die Heizanlage mit einer nomalen geraden Kennlinie (Einstellung Normal) oder mit einer abgeknickten Kennlinie (Einstellung Geteilt) zu betreiben.
-
Seite 22: Nachtkorrektur
Einstellungen Heizkreis Menü 5 10. Einstellungen HK (Fortsetzung) Mit den nachfolgenden Einstellungen (10.4-10.6) kann eine Parallel- verschiebung der Kennlinie für die Zeitbereiche Tag-/Nacht- und Komfortbetrieb vorgenommen werden. Achtung = Parallelverschiebung der Kennlinie 10.4 Tageskorrektur Menü 5.4 Durch die Tageskorrektur wird eine Parallelverschiebung der Heizungskennlinie während der Tagbetriebszeiten vorgenommen, da es vorkommen kann, dass bei der eingestellten Kennlinie das Gebäude je nach Außentemperatur nicht optimal beheizt wird. - Seite 23 Einstellungen Heizkreis Menü 5 10. Einstellungen HK (Fortsetzung) = Einschalthysterese für die Zusatzenergiequelle 10.8 Soll/Ist - Menü 5.8 Mit diesem Wert wird die zulässige Unterschreitung der Heizkreistemperatur zur errechneten Sollvorlauftemperatur festgelegt. Unterschreitet die Heiz- kreis-Vorlauftemperatur die Sollvorlauftemperatur um den hier eingestellten Wert wird die Wärmeanforderung mit einer Verzögerung von 5 Minuten (Re- lais R5) eingeschaltet.
-
Seite 24: Einstellungen Hzk Menü
Einstellungen Heizkreis 2 Menü 6 11. Einstellungen HzK 2 Im Menü “6. Einstellungen HzK 2” werden die für die Regelfunktion des Heizkreises nötigen Grund- einstellungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc”... -
Seite 25: Einstellungen Heizkreis
Einstellungen Heizkreis 2 Menü 6 11. Einstellungen HzK2 (Fortsetzung) Mit den nachfolgenden Einstellungen (11.2-11.4) kann eine Parallel- verschiebung der Kennlinie für die Zeitbereiche Tag-/Nacht- und Komfortbetrieb vorgenommen werden. Achtung = Parallelverschiebung der Kennlinie 11.2 Tageskorrektur Menü 6.2 Durch die Tageskorrektur wird eine Parallelverschiebung der Heizungskennlinie während der Tagbetriebszeiten vorgenommen, da es vorkommen kann, dass bei der eingestellten Kennlinie das Gebäude je nach Außentemperatur nicht optimal beheizt wird. -
Seite 26: Menü
Schutzfunktionen Menü 7 12. Schutzfunktionen Im Menü “7. Schutzfunktionen” können vom Fachmann diverse Schutzfunktionen aktiviert und eingestellt werden. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. 12.1 Antiblockierschutz Menü... -
Seite 27: Max. Vorlauf
Schutzfunktionen Menü 7 12. Schutzfunktionen (Fortsetzung) 12.4 Max. Vorlauf Menü 7.4 Mit diesem Wert wird die Sollvorlauftemperatur des Heizkreises nach oben begrenzt. Überschreitet die Heizkreistemperatur dennoch den eingestellten Wert, wird der Heizkreis abgeschaltet bis die Temperatur wieder unter diesen Wert fällt. Einstellbereich: 30 °C bis 105 °C / Voreinstellung: 45 °C Bauseits ist (z.B. -
Seite 28: Sonderfunktionen
Sonderfunktionen Menü 8 13. Sonderfunktionen Im Menü “8. Sonderfunktionen” werden grundlegende Dinge und erweiterte Funktionen eingestellt. Die Einstellungen in diesem Menü sollten nur vom Fachmann erfolgen. Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktionen verlassen” beendet. -
Seite 29: Erweiterungen
Sonderfunktionen Menü 8 13.4 Erweiterungen Menü 8.4 Dieses Menü ist nur anwählbar und nutzbar, wenn im Regler zusätzliche Optionen oder Erweiterungsmodule eingebaut sind. Die zugehörige ergänzende Einbau-, Montage- und Bedienanleitung liegt dann der jeweiligen Erweiterung bei. 13.5 Mischer Menü 8.5 Einstellungen sind nur bei Erstinbetriebnahme durch den Fachmann nötig. -
Seite 30: Raumcontroller
Sonderfunktionen Menü 8 13.9 Raumcontroller Menü 8.6 In diesem Menü können die Einstellungen für den optionalen Raumcontroller RC21 vorgenommen werden. Am RC21 können die 3 Betriebsmodi Dauer Tag, Dauer Nacht und Zeitgesteuert/Automatik eingestellt werden. Außerdem kann über die Drehwählscheibe Einfluss auf die Sollvorlauf Temperatur genommen werden, indem die Kennlinie parallel verschoben wird. -
Seite 31: Menüsperre Menü
Menüsperre Menü 9 14. Menüsperre Durch das Menü “9. Menüsperre” kann der Regler dagegen gesichert werden, dass grundlegende Funktionen unbeabsichtigt verstellt und beeinträchtigt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Menüsperre verlassen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugänglich und es können ggf. -
Seite 32: Servicewerte Menü
Servicewerte Menü 10 16. Servicewerte Das Menü “10. Servicewerte” dient im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Hersteller. Tragen Sie die Werte wenn der Fehler auftritt z.B. in die Tabelle ein. Achtung Das Menü kann durch Drücken von “esc”... -
Seite 33: Fehlermeldungen
Störungen 17. Störungen mit Fehlermeldungen Erkennt der Regler eine Fehlfunktion, so blinkt das rote Licht und zusätz- lich erscheint das Warnsymbol im Display. Liegt der Fehler nicht mehr vor, ändert sich das Warnsymbol in (Led blinkt + Warnsymbol) ein Infosymbol und das rote Licht blinkt nicht mehr. -
Seite 34: Sicherung Ersetzen
Störungen 17.2 Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchgeführt werden. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Gefahr Verwenden Sie nur die beiligende Reservesicherung, oder eine bau- gleiche Sicherung mit den folgenden Angaben: T2A 250V Gefahr Hat der Regler trotz eingeschalteter Abb.3.1.1... - Seite 35 Nützliche Hinweise / Tipps und Tricks Die Servicewerte (siehe16.) beinhalten neben aktuellen Messwer- ten und Betriebszuständen auch sämtiche Einstellungen des Reg- lers. Schreiben Sie sich die Servicewerte, nachdem die Inbetrieb- nahme erfolgreich verlaufen ist, einmalig auf! Bei Unklarheiten zum Regelverhalten oder Fehlfunktionen sind die Servicewerte eine bewährte und erfolgreiche Methode zur Fern- diagnose.
- Seite 36 Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhafte oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. Hersteller: Ihr Fachhändler: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025 www.sorel.de info@sorel.de...
