KONfiGUrAtiONEN
In der folgenden Übersicht sind die häufigsten Konfigurationsmöglichkeiten für Matrix Pro GS dargestellt. Bei der Konfiguration gibt es jedoch große
Unterschiede, sodass die Übersicht nur zur orientierung dienen kann.

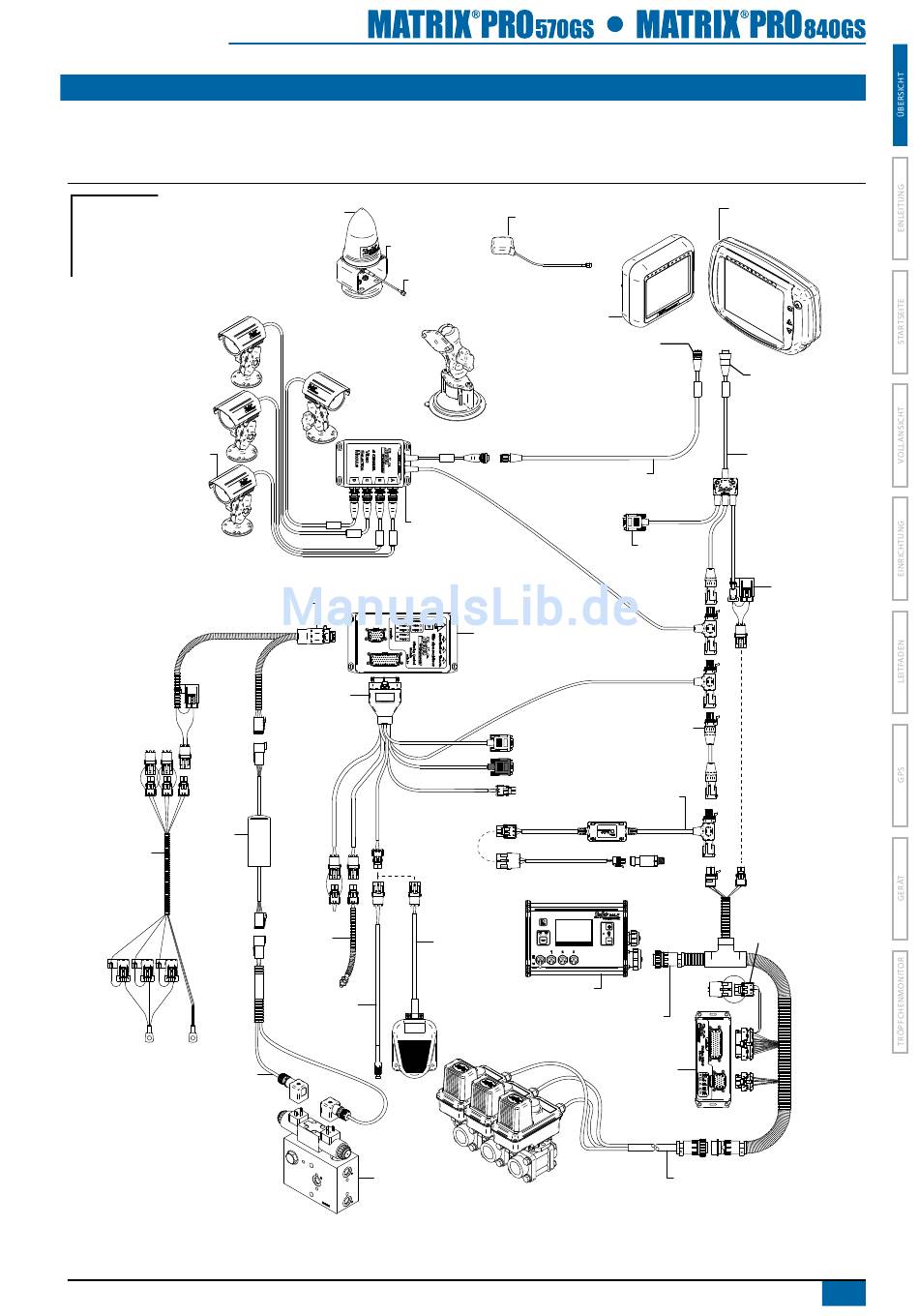

Abbildung 1-3: Matrix Pro GS mit VSM und mehreren RealView-Kameras, FieldPilot und BoomPilot
Matrix
Servo-/Autolenkung
BoomPilot
Optionales Zubehör
16-00022
RealView Kamera
SCM Stromversorgung Eingang/Ausgang
78-08072
Spannungs-
45-05381
regler
Batterie
3.66 m mit
Sicherungen
15 A
45-10103
Kabelbaum
Lenkung (A+B)
78-50187
RXA-30
65-05226
GPS Antenne
RXA-30 Antenne
mit Magnet
45-05786: 6m
45-05787: 9m
Antennenkabel
Video Selector
Modul
78-08067: 4 Kanäle
78-08068: 8 Kanäle
45-07703
45-07708
Kabelbaum SCM
91-07011
Kit Lenkrad-
schaltung
32-04040
Schalter
Ein/Aus
Lenkventil
GPS Antenne
78-50155
78-50190 mit GLONASS
Matrix Pro 570GS
75-30082
75-30083 mit GLONASS
RAM Montagesatz mit Saughalterung
90-02349 (Matrix 570)
90-02700 (Matrix 840)
45-05617: 6m
45-05618: 18m
Verlängerung Kamerakabel
78-08075
Modul SCM
Automatische
Lenkung
CAN Verlängerungskabel 6m
90-04005: 3 m
90-04006: 10 m
Tröpfchengrößenmonitor (DMS -
Droplet Size Monitor) - Druckanschlußstelle
32-04020
Fußschalter,
optional
Spritzcomputer
Kabelbaum BoomPilot
Teilenummer abhängig
vom Steuerungscomputer
(15 Teilbreiten)
Ventil
Matrix Pro 840GS
75-30084
75-30090 mit GLONASS
5 Polig
8 Polig
45-05626
Power/CAN/
Daten-Kabel
(in den FieldPilot-,
UniPilot-
BoomPilot-Kits
enthalten)
zu RS-232
Sicherung 10A
45-08117
Schalter für
Statusveränderung
bearbeitet/
unbearbeitet
auf dem Bildschirm
Modul SDM
Automatische
Teilbreiten-
schaltung
Kabelbaum
Ventilblock
98-05273-DE R4
und
3
