RealView spurführung
Bei Spurführung mit Realbild zeigt der Bildschirm ein Kamerabild statt eines computergenerierten Bildes an. Über diese Maske kann mithilfe der
Registerkarten auf der rechten Seite auf sämtliche Einrichtungs- und Navigationsoptionen zugegriffen werden.
Bei Ausrüstung mit einem Video Selector Modul (VSM) sind die folgenden zwei Kameraoptionen verfügbar:
• Ein Kamerabild – von bis zu acht Kamerabildern kann eines zur Vollansicht auf dem Bildschirm ausgewählt werden.
• Geteilter Bildschirm – einer von zwei Bildsätzen mit jeweils vier Kamerabildern (A/B/C/D oder E/F/G/H) kann ausgewählt werden, um vier einzelne
kamerabilder auf dem Bildschirm anzuzeigen.
Hier lassen sich mithilfe der rechten Symbolregisterkarten die Spurführung mit Realbild sowie Anzeige der Lenkwinkelkorrektur aufrufen.

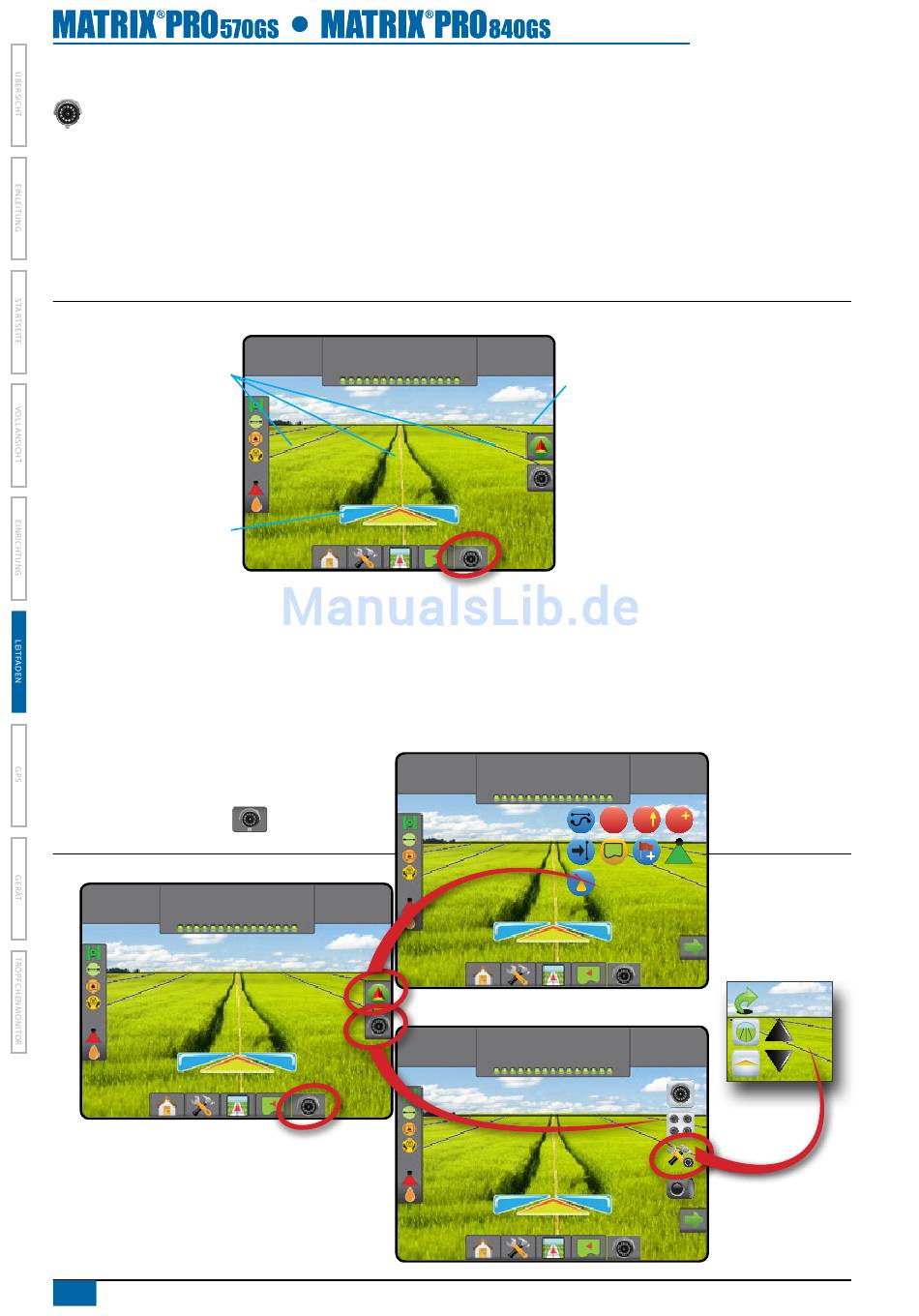

Abbildung 6-16: RealView Spurführung
Navigationsleitlinien
Statusleiste
lenkwinkel
Spurführung auf dem Bildschirm
• leitlinien
◄Orange – aktive Leitlinie
◄Schwarz (mehrfach) – benachbarte Leitlinien
• ◄Horizontale schwarze Linie – anpassbarer Horizont
Um die realbildansicht aufzurufen:
1. Drücken Sie auf die registerkarte
rEAlVIEW-SPUrFÜHrUNG
Abbildung 6-17: Realbildansicht mit allgemeinen Symbolen
10,0
> 0,0 <
km/h
38
www.teejet.com
Spurführungsleiste
27,00
> 0,0 <
ha
10,0
km/h
.
27,00
ha
10,0
km/h
10,0
km/h
Horizont
Registerkarte „Navigations- und
Spurführungsoptionen"
Registerkarte „Realbildoptionen"
27,00
> 0,0 <
ha
A
A
A
27,00
> 0,0 <
ha
