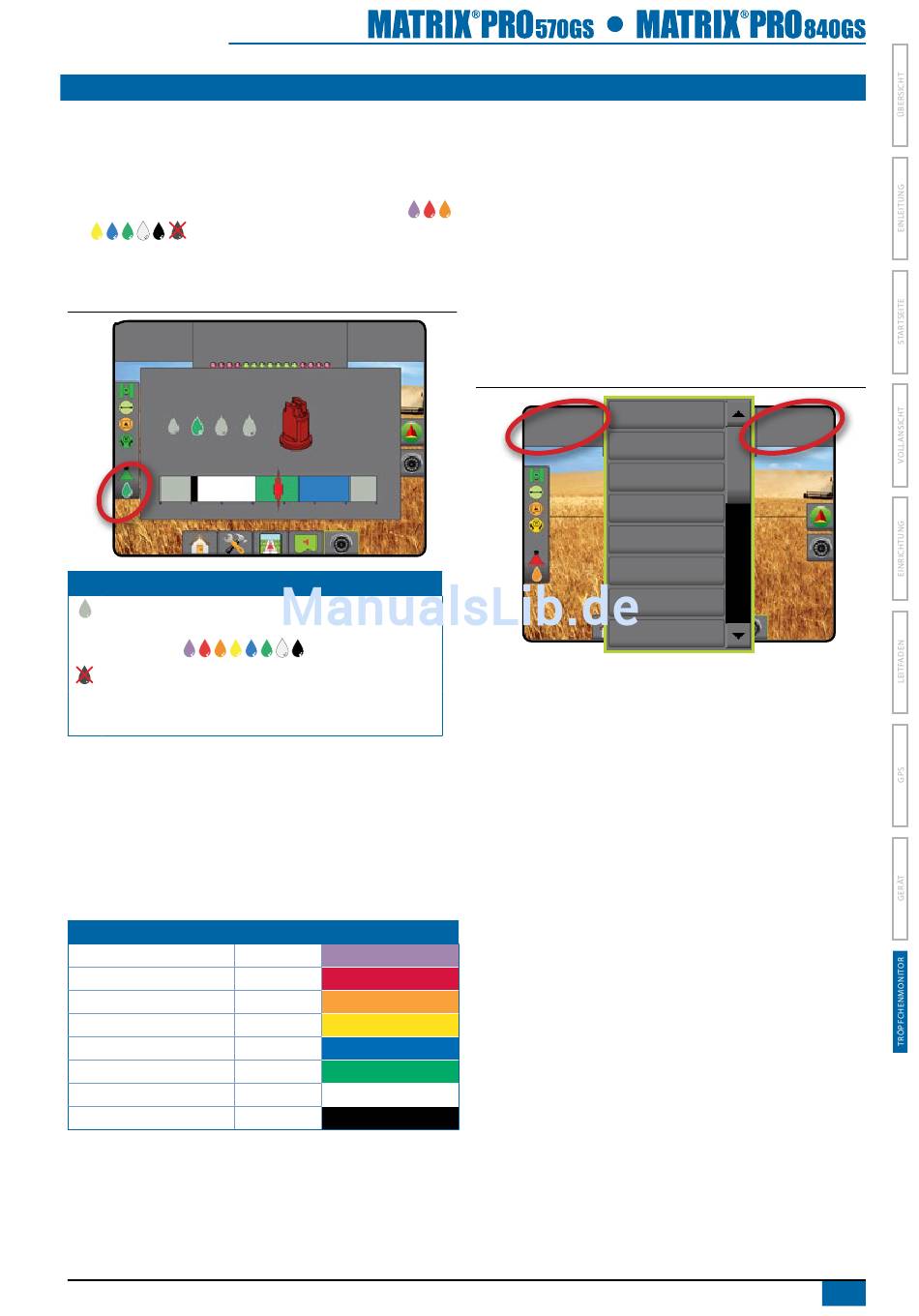

BEtriEB dEs tröPfchENGrössENMONitOrs
Statusleiste
Der Tröpfchen-/Druckstatus umfasst Informationen zum aktuellen Status
der Tröpfchengröße und des Systemdrucks.
1. Drücken Sie auf das Symbol TrÖPFCHEN-/DrUCkSTATUS
.
2. Drücken Sie an einer beliebigen Stelle auf den Bildschirm, um zur
Spurführungsmaske zurückzukehren.
Abbildung 9-8: Tröpfchen-/Druckstatus
Markiere A
VC
AIXR TeeJet® AIXR11004
sehr Grob
0
1
2
tröpfchen-/druckstatus
Farbig = in Betrieb Die Tröpfchenfarbe steht direkt mit der
aktuellen Tröpfchengröße in Zusammenhang. Mögliche
Farboptionen:
Durchgestrichen = deaktiviert
kein Symbol = kein Drucksensor-Schnittstellenkit auf dem
System installiert
Tröpfchengrößentabelle
Beachten Sie bei der Auswahl der Sprühdüse aus einer der acht nach
Tröpfchengröße aufgeteilten Klassifikation, dass eine Düse je nach Druck
unterschiedlichen Tröpfchengröße-Klassifizierungen entsprechen kann.
Eine Düse, die bei geringem Druck mittelgroße Tröpfchen produziert,
erzeugt bei höherem Druck unter Umständen feine Tröpfchen.
Kategorie
Extrem fein
Sehr fein
Fein
Mittel
Grob
Sehr grob
Extrem grob
Ultragrob
3,5
bar
3,5
bar
3
4
5
6
7 bar
symbol
farbcode
XF
Violett
VF
rot
F
orange
M
Gelb
C
Blau
VC
Grün
XC
Weiß
UC
Schwarz
Spurführungsleiste
In der Spurführungsleiste werden Sie über die Auswahl der auswählbaren
Informationen, wie den aktuellen Systemdruck und die aktuelle
Tröpfchengröße, informiert.
1. Drücken Sie auf AUSWäHlBArE INForMATIoNEN.
2. Folgende Optionen stehen zur Auswahl:
►Systemdruck – Der aktuelle Systemdruck.
►Tröpfchengröße – Die Tröpfchengröße der aktuellen Düse.
3. Drücken Sie außerhalb des Auswahlfelds auf den Bildschirm, um zur
Spurführungsmaske zurückzukehren.
Abbildung 9-9: Auswählbare Informationen in der Spurführungsleiste
Geschwindigkeit
Markiere A
VC
hinführung
Ges.behandelt.fläche
Anwendungszeit
spurnummer
systemdruck
tröpfchengröße
3,5
bar
Zeit
98-05273-DE R4
73
