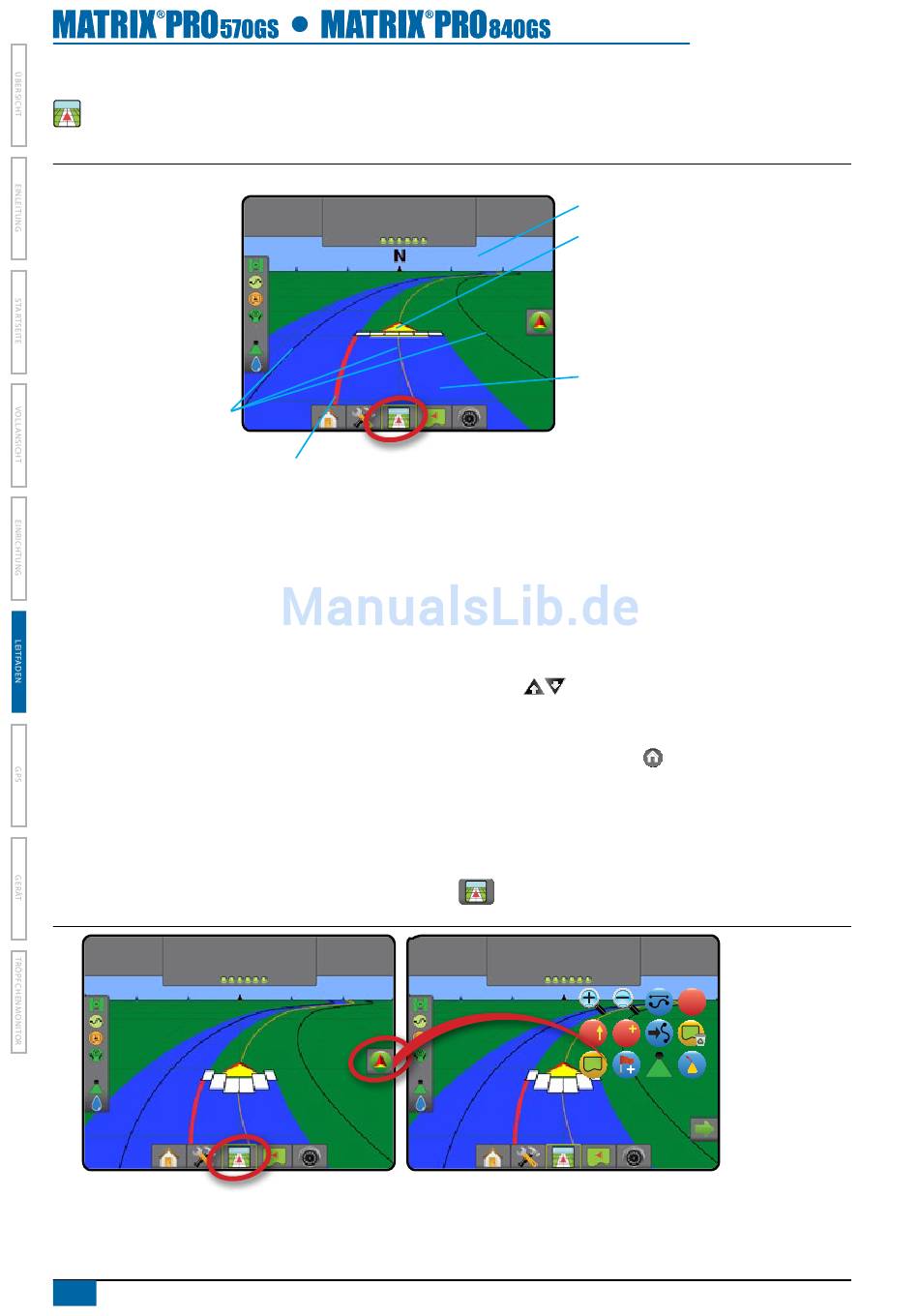

fahrzeugansicht
Hier wird ein computergeneriertes Bild mit dem auf der zu behandelnden Fläche positionierten Fahrzeug erstellt. Auf sämtliche Einrichtungs- und
Navigationsoptionen lässt sich über diese Maske mithilfe der rechten Registerkarte zugreifen.
Abbildung 6-12: Fahrzeugansicht
Statusleiste
Navigationsleitlinien
Behandelte Fläche
Spurführung auf dem Bildschirm
• leitlinien
◄Orange – aktive Leitlinie
◄Schwarz (mehrfach) – benachbarte Leitlinien
◄Schwarz – Grenzlinie
• Punkte – Markierungen für festgelegte Punkte
◄Roter Punkt – Zum Punkt zurückkehren
◄Blauer Punkt – Markiere A
◄Grüner Punkt – Markiere B
• Horizontkompass – am Horizont kann eine allgemeine
Informationszeile angezeigt werden (beim Einzoomen)
• Behandelte Fläche – Anzeige der behandelten Fläche und Überlappung:
◄Blau – eine Behandlung
◄Rot – Doppel- bzw. Mehrfachbehandlung
Um die Fahrzeugansicht aufzurufen:
1. Drücken Sie die registerkarte SPUrFÜHrUNG IN FAHrZEUGANSICHT
Abbildung 6-13: Fahrzeugansicht mit allgemeinen Symbolen
10,0
> 0,0 <
km/h
36
www.teejet.com
Spurführungsleiste
> 0,0 <
27,00
ha
Überlappung
27,00
ha
Horizontkompass
10,0
km/h
Fahrzeug mit Realbilddarstellung der aktiven
Teilbreiten
Registerkarte „Navigations- und
Spurführungsoptionen"
Gestrichene behandelte Fläche
• Ein-/Auszoomen und Perspektive – ändert die Fahrzeugansicht bzw.
Perspektive des Horizonts von Fahrzeugansicht in Vogelperspektive.
• Teilbreiten
◄Schwarze Felder – inaktive Gestänge
◄Weiße Felder – aktive Gestänge
Tastenhilfe Matrix Pro 840GS Bedienkonsole
• Ein-/Auszoomen und Perspektive – mithilfe der Aufwärts-/Abwärts-
Tasten
lässt sich die Fahrzeugansicht bzw. Perspektive des
Horizonts von der Fahrzeugansicht zur Vogelperspektive umstellen.
• Startseite/Auftragsseite – die Startseite/Auftragsseite wird durch
Drücken der Taste „Startseite"
.
10,0
> 0,0 <
km/h
A
aufgerufen.
27,00
ha
A
A
