KApitEl 8 – GERätEEinRichtunG
Die Geräteeinrichtung wird zur Festlegung der verschiedenen Einstellungen im Zusammenhang mit dem geraden Modus, dem Versatz-Modus und dem
Streugerätmodus verwendet.
Die Einstellungen hängen davon ab, ob ein SmartCable bzw. ein Modul für die Teilbreitenschaltung (SDM) vorhanden ist.
Gerätetyp
Unter Gerätetyp lässt sich die Art der Applikation auswählen, die dem jeweiligen System am nächsten kommt.
● Im geraden Modus – Für die Teilbreiten ist keine Länge festgelegt, und sie befinden sich auf einer Linie im festen Abstand von der Antenne.
● Im Streugerät-Modus – Eine virtuelle Linie wird konform zu den Scheiben erstellt; die Behandlungs-Teilbereiche können dabei in der Länge variieren
und sich in unterschiedlichen Entfernungen zur Linie befinden.
● Im Versatz-Modus – Eine virtuelle Linie wird konform zu Teilbereich 1 erstellt; hierbei haben die Behandlungs-Teilbereiche keine Länge und befinden
sich unter Umständen in unterschiedlichen Entfernungen zur Antenne.

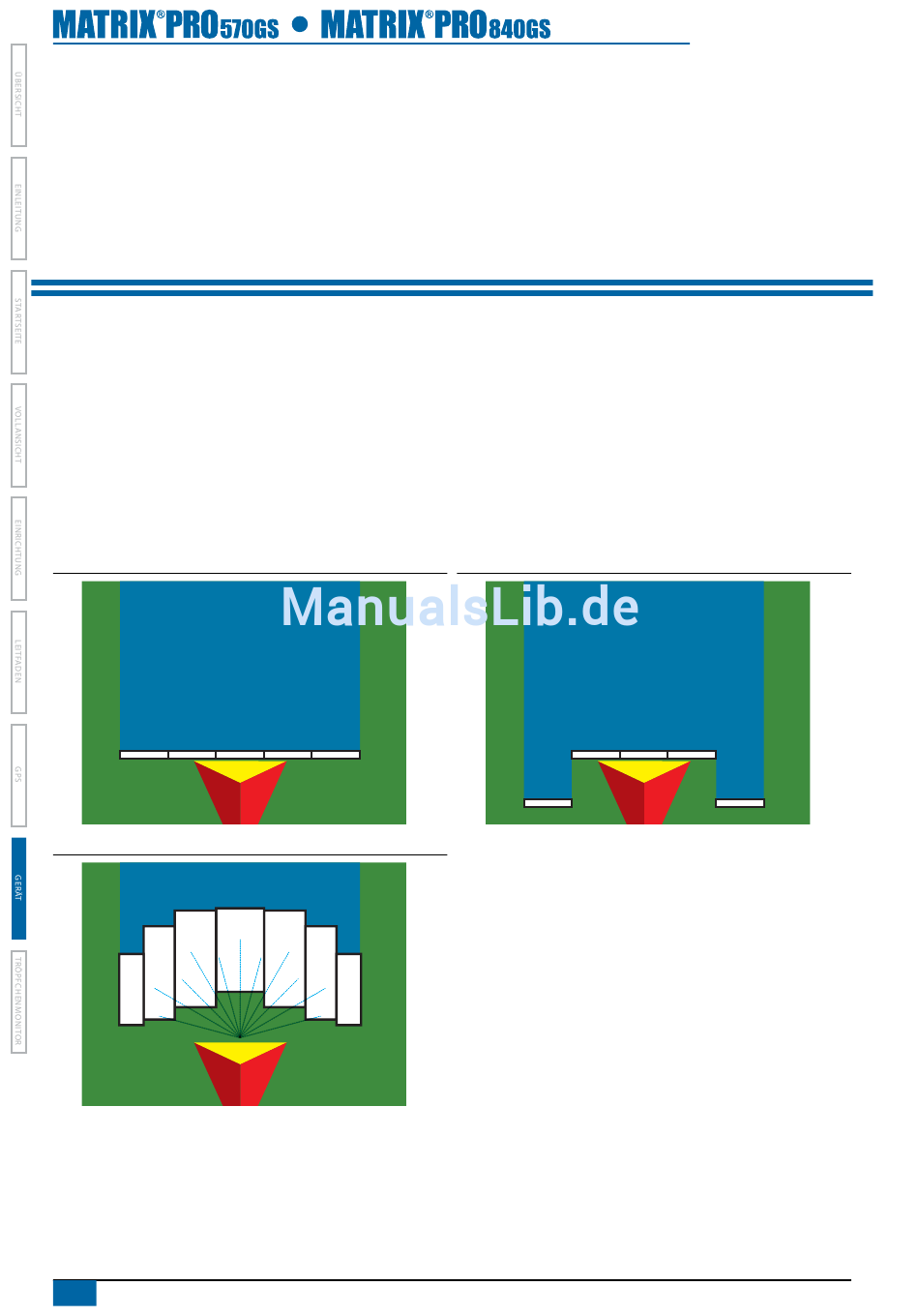

Abbildung 8-1: Gerätetyp – Gerade
5
4
Abbildung 8-2: Gerätetyp – Streugerät
5
6
7
Teilbreitennummerierung
Teilbreiten sind in Vorwärtsrichtung der Maschine von links nach rechts nummeriert.
56
www.teejet.com
3
2
1
4
3
2
1
Abbildung 8-3: Gerätetyp – Versatz
4
5
3
2
1
