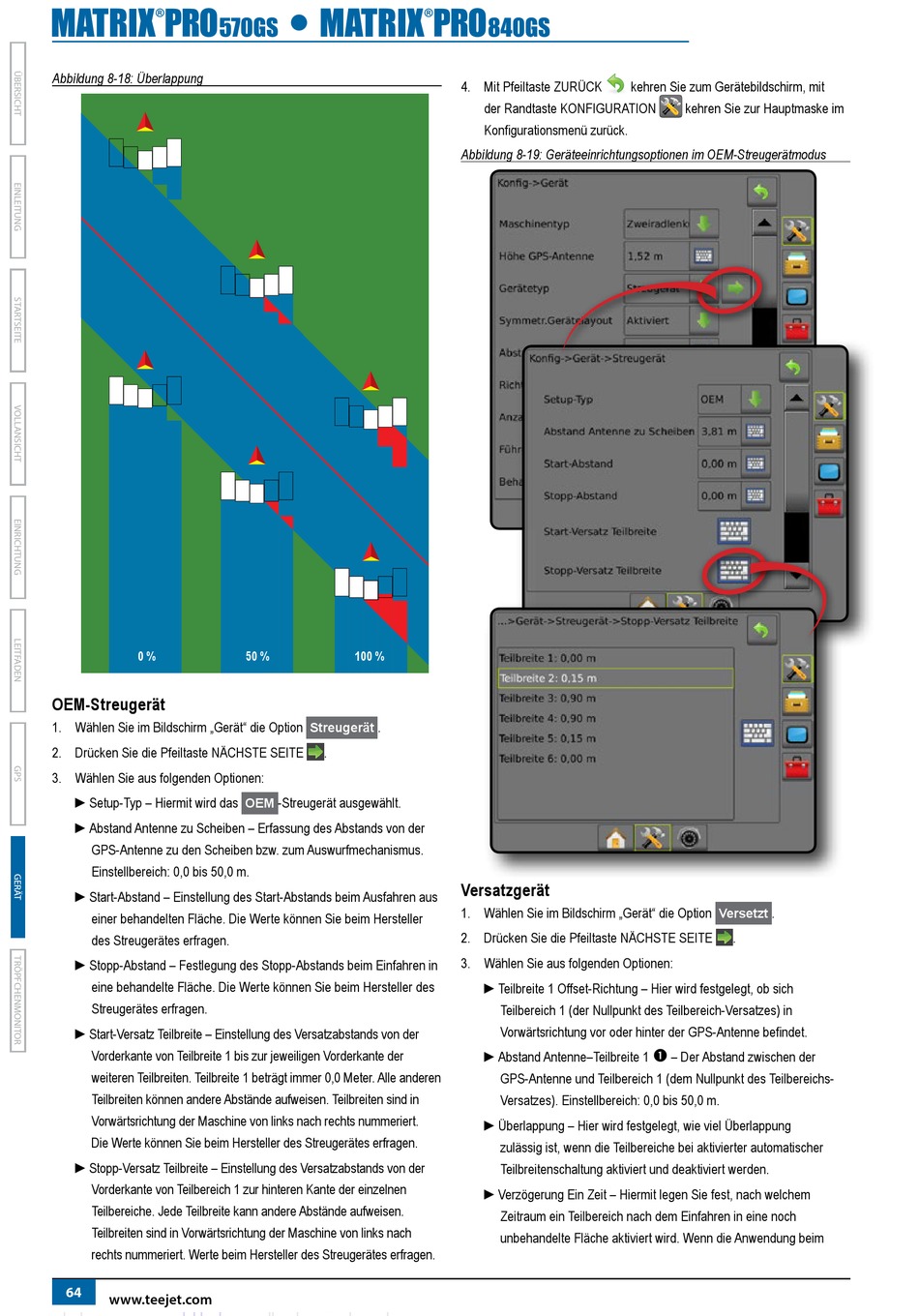

Abbildung 8-18: Überlappung
0 %
OEM-Streugerät
1. Wählen Sie im Bildschirm „Gerät" die Option
2. Drücken Sie die Pfeiltaste NäCHSTE SEITE
3. Wählen Sie aus folgenden Optionen:
►Setup-Typ – Hiermit wird das
►Abstand Antenne zu Scheiben – Erfassung des Abstands von der
GPS-Antenne zu den Scheiben bzw. zum Auswurfmechanismus.
Einstellbereich: 0,0 bis 50,0 m.
►Start-Abstand – Einstellung des Start-Abstands beim Ausfahren aus
einer behandelten Fläche. Die Werte können Sie beim Hersteller
des Streugerätes erfragen.
►Stopp-Abstand – Festlegung des Stopp-Abstands beim Einfahren in
eine behandelte Fläche. Die Werte können Sie beim Hersteller des
Streugerätes erfragen.
►Start-Versatz Teilbreite – Einstellung des Versatzabstands von der
Vorderkante von Teilbreite 1 bis zur jeweiligen Vorderkante der
weiteren Teilbreiten. Teilbreite 1 beträgt immer 0,0 Meter. Alle anderen
Teilbreiten können andere Abstände aufweisen. Teilbreiten sind in
Vorwärtsrichtung der Maschine von links nach rechts nummeriert.
Die Werte können Sie beim Hersteller des Streugerätes erfragen.
►Stopp-Versatz Teilbreite – Einstellung des Versatzabstands von der
Vorderkante von Teilbereich 1 zur hinteren Kante der einzelnen
Teilbereiche. Jede Teilbreite kann andere Abstände aufweisen.
Teilbreiten sind in Vorwärtsrichtung der Maschine von links nach
rechts nummeriert. Werte beim Hersteller des Streugerätes erfragen.
64
www.teejet.com
50 %
100 %
.
Streugerät
.
-Streugerät ausgewählt.
OEM
4. Mit Pfeiltaste ZUrÜCk
kehren Sie zum Gerätebildschirm, mit
der randtaste koNFIGUrATIoN
Konfigurationsmenü zurück.
Abbildung 8-19: Geräteeinrichtungsoptionen im OEM-Streugerätmodus
Versatzgerät
1. Wählen Sie im Bildschirm „Gerät" die Option
2. Drücken Sie die Pfeiltaste NäCHSTE SEITE
3. Wählen Sie aus folgenden Optionen:
►Teilbreite 1 Offset-Richtung – Hier wird festgelegt, ob sich
Teilbereich 1 (der Nullpunkt des Teilbereich-Versatzes) in
Vorwärtsrichtung vor oder hinter der GPS-Antenne befindet.
►Abstand Antenne–Teilbreite 1
GPS-Antenne und Teilbereich 1 (dem Nullpunkt des Teilbereichs-
Versatzes). Einstellbereich: 0,0 bis 50,0 m.
►Überlappung – Hier wird festgelegt, wie viel Überlappung
zulässig ist, wenn die Teilbereiche bei aktivierter automatischer
Teilbreitenschaltung aktiviert und deaktiviert werden.
►Verzögerung Ein Zeit – Hiermit legen Sie fest, nach welchem
Zeitraum ein Teilbereich nach dem Einfahren in eine noch
unbehandelte Fläche aktiviert wird. Wenn die Anwendung beim
kehren Sie zur Hauptmaske im
.
Versetzt
.
– Der Abstand zwischen der
