Rotex HPSU compact Planungshandbuch Seite 98

7 x HPSU monobloc

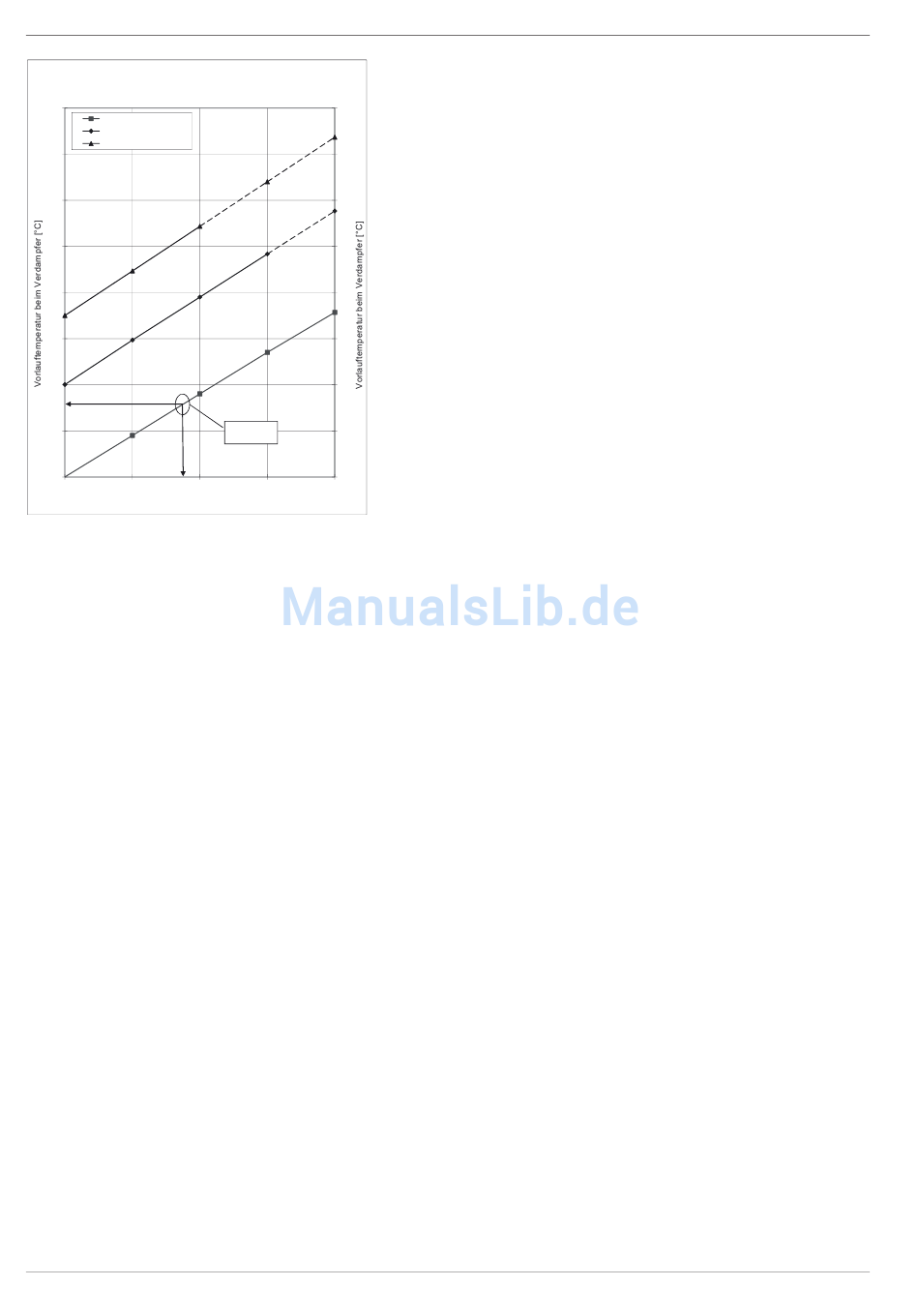

Temperaturgrenzwert des Vorlauf-Verdampfers zum Verhindern
von Kondensation
31
Relative Luftfeuchtigkeit 40%
Relative Luftfeuchtigkeit 60%
Relative Luftfeuchtigkeit 80%
28
25
22
19
16
13
10
7
20 23
Trockenkugeltemperatur [°C DB]
Hinweise 1. Bei einer Umgebungstemperatur von 25°C und einer relativen Feuchtigkeit von 40%.
Wenn die Vorlauf-Verdampfer-Temperatur < 12°C liegt, tritt Kondensation an der Wasserleitung auf.
2. Siehe psychometrisches Diagramm für weitere Informationen.
3. Wenn Kondensation erwartet wird, muss ein Ventilsatz EKMBHBP1 installiert werden.
Bild 7-28
98
31
28
25
22
19
16
13
Beispiel
10
Siehe Hinweis1.
7
26 29 32
