2.5 Kältemittelleitungen verlegen
• Prüfen ob Ölhebebogen notwendig.
– Erforderlich, wenn HPSU compact nicht ebenerdig zum Außengerät installiert wird.
– Ein Ölhebebogen muss aller 10 m Höhenunterschied installiert werden
– Ölhebebogen nur in Gasleitung erforderlich.
• Leitungen mit Biegegerät und ausreichendem Abstand zu elektrischen
Leitungen verlegen.
• Löten an Leitungen nur unter leichtem Stickstoffdurchfluss
(nur Hartlöten erlaubt).
• Isolation an Verbindungsstellen erst nach Inbetriebnahme anbringen
(wegen Lecksuche).
• Bördelverbindungen herstellen und an den Geräten anschließen
(
mente").
2.6

Druckprobe und Vakuum

• Druckprobe mit Stickstoff durchführen.
– Stickstoff 4.0 oder höher verwenden.
– Maximal 40 bar.
• Nach erfolgreicher Lecksuche Stickstoff restlos ablassen.
• Leitungen vakuumieren.
– Zu erreichender Druck 1 mbar absolut.
– Zeit: mindestens 1 h
• Prüfen, ob zusätzlich Kältemittel zur Grundfüllung notwendig ist und ggf. einfüllen.
• Absperrventile am Außengerät komplett bis zum Anschlag öffnen und leicht festziehen.
• Ventilkappen wieder montieren.
• Prüfen ob die Speichertemperaturfühler t
FA ROTEX HPSU compact 308 - 02/2012
(Bild 2-34, H = Abstand von Ölhebebogen zu Ölhebebogen).
Anzugsdrehmoment beachten, siehe Kapitel 6.3 „Anzugsdrehmo-
A
B
C
D
E
H
2
Wärmepumpenaußengerät (RRLQ)
HPSU compact
Gasleitung
Flüssigkeitsleitung
Ölhebebogen
Höhe bis zum 1. Ölfang (10 m)
und t 80 cm tief eingebracht sind.
DHW1 DHW2
x Aufstellung und Installation

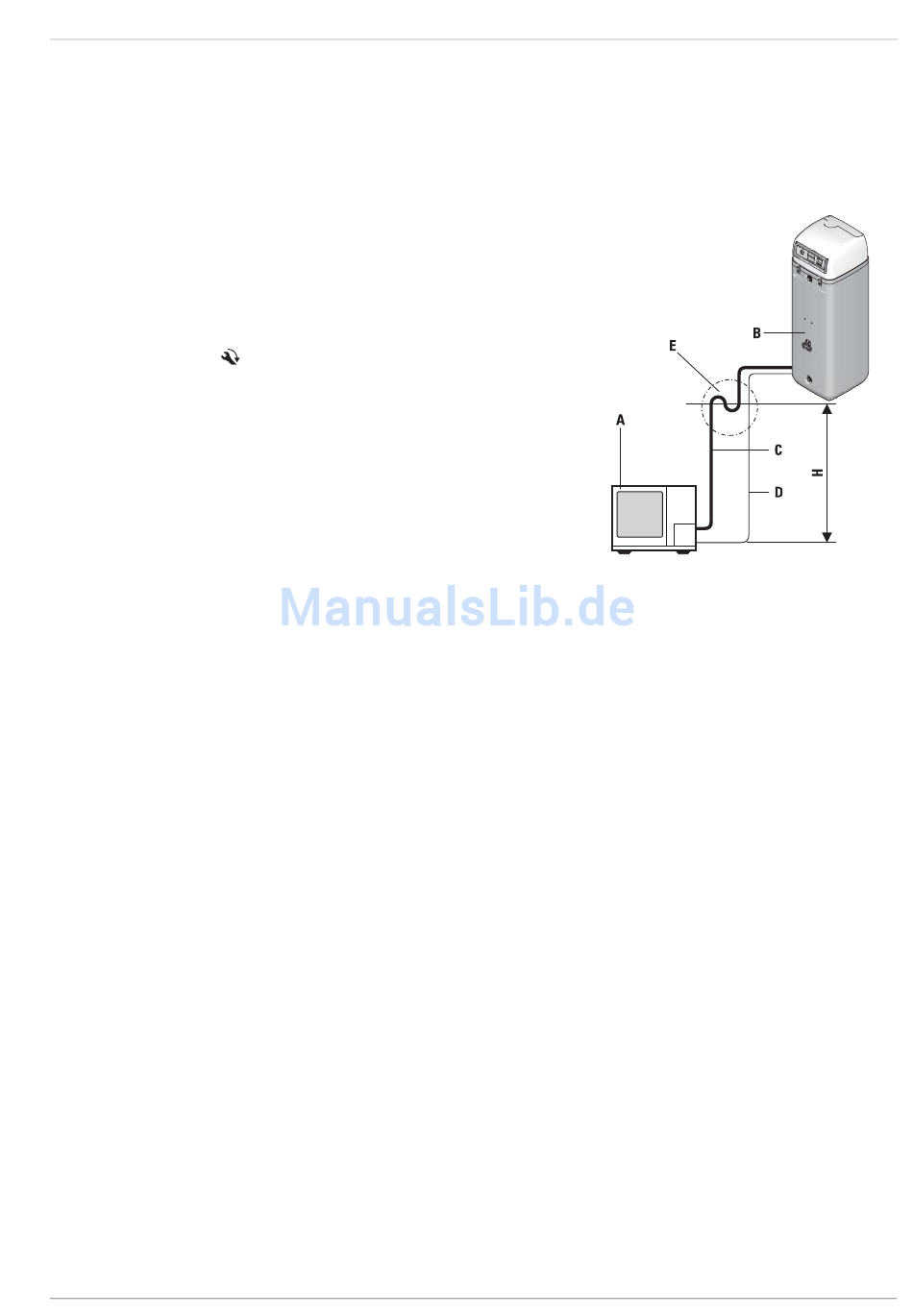

Bild 2-34 Ölhebebogen Kältemittelleitung
