2.4.5 Anschluss Raumthermostat

HPSU compact
X1 (XR1P)

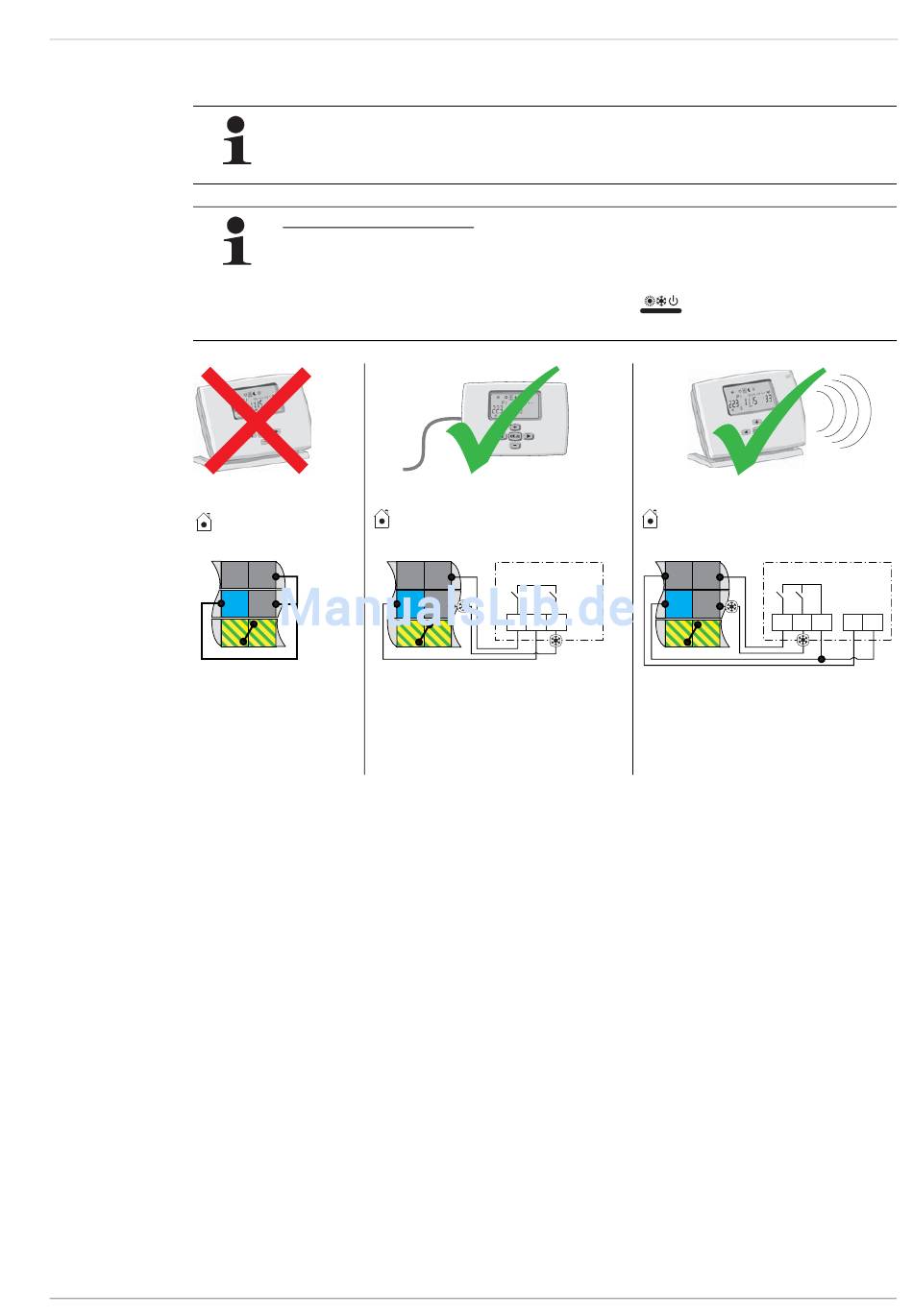

Bild 2-22 Anschluss ohne
* Die Kabelbrücke muss bauseitig
vor Inbetriebnahme installiert
werden.
FA ROTEX HPSU compact 308 - 02/2012
Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb ent-
hält.
Der Anschluss des Raumthermostats mit einem ROTEX HP convector ist im Abschnitt 2.4.6 beschrieben.
Installation ohne Raumthermostat:
Die bauseits zu montierende Kabelbrücke wird von ROTEX empfohlen, da es sonst im Heizbetrieb zu Problemen
durch die taktende Umwälzpumpe kommen kann. Der DIP-Schalter 3 (siehe Tab. 3-1, Kapitel „") muss auf "EIN"
gestellt sein.
Durch manuelles Ausschalten des Heizbetriebs im Sommer (Taste
wegfallende Sommerabschaltung der Umwälzpumpe kompensiert werden.
HPSU compact
X1 (XR1P)
RT RT
L H
RT RT
N C
PE PE
9
Bild 2-23 Anschluss mit kabelgebundenem
Raumthermostat*
Rotex
RKRTW
RT RT
L H
RT RT
N C
X1M
H com C
PE PE
9
Raumthermostat
2 x Aufstellung und Installation
) kann, bei montierter Kabelbrücke, die
HPSU compact
X1 (XR1P)
RT RT
L H
RT RT
N C
PE PE
9
Bild 2-24 Anschluss mit Funk-Raumthermostat
Rotex
RKRTR
X1M
X2M
H C com L N
