Gerätesteuerung - Bedienelemente

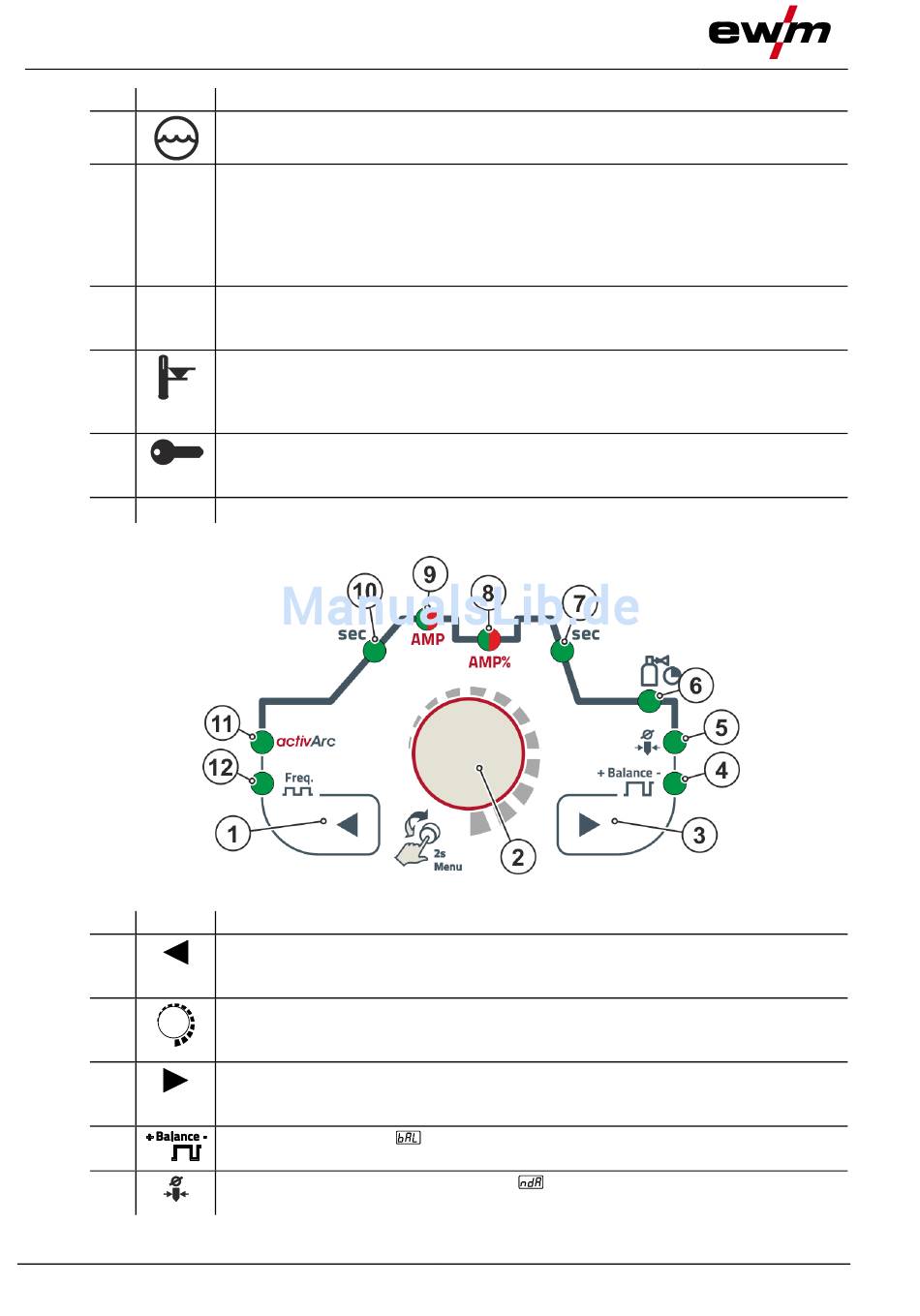

Übersicht Steuerungsbereiche
Pos. Symbol
10
11
VRD
12
Hold
13
14
15
3.1.2
Steuerungsbereich B
Pos. Symbol
1
2
3
4
5
10
Beschreibung
0
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Spannungsminderungseinrichtung (VRD)
Die Signalleuchte VRD leuchtet, wenn die Spannungsminderungseinrichtung
einwandfrei funktioniert und die Ausgangsspannung auf die in der entsprechenden
Norm festgelegten Werte reduziert ist > siehe Kapitel 4.5.
Die Spannungsminderungseinrichtung ist ausschließlich bei Gerätevarianten mit dem
Zusatz (VRD) aktiv.
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der
Gerätesteuerung > siehe Kapitel 4.4.
In dieser Geräteausführung ohne Funktion.
Beschreibung
0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den
Uhrzeigersinn angewählt.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und
Drücken > siehe Kapitel 3.3.
Drucktaste Parameteranwahl, rechts
Die Schweißparameter des Funktionsablaufes werden nacheinander im Uhrzeigersinn
angewählt.
Signalleuchte Balance
Puls-Balance
Signalleuchte Elektrodendurchmesser
Zündoptimierung (WIG)
Abbildung 3-3
099-00T405-EW500
10.11.2017
