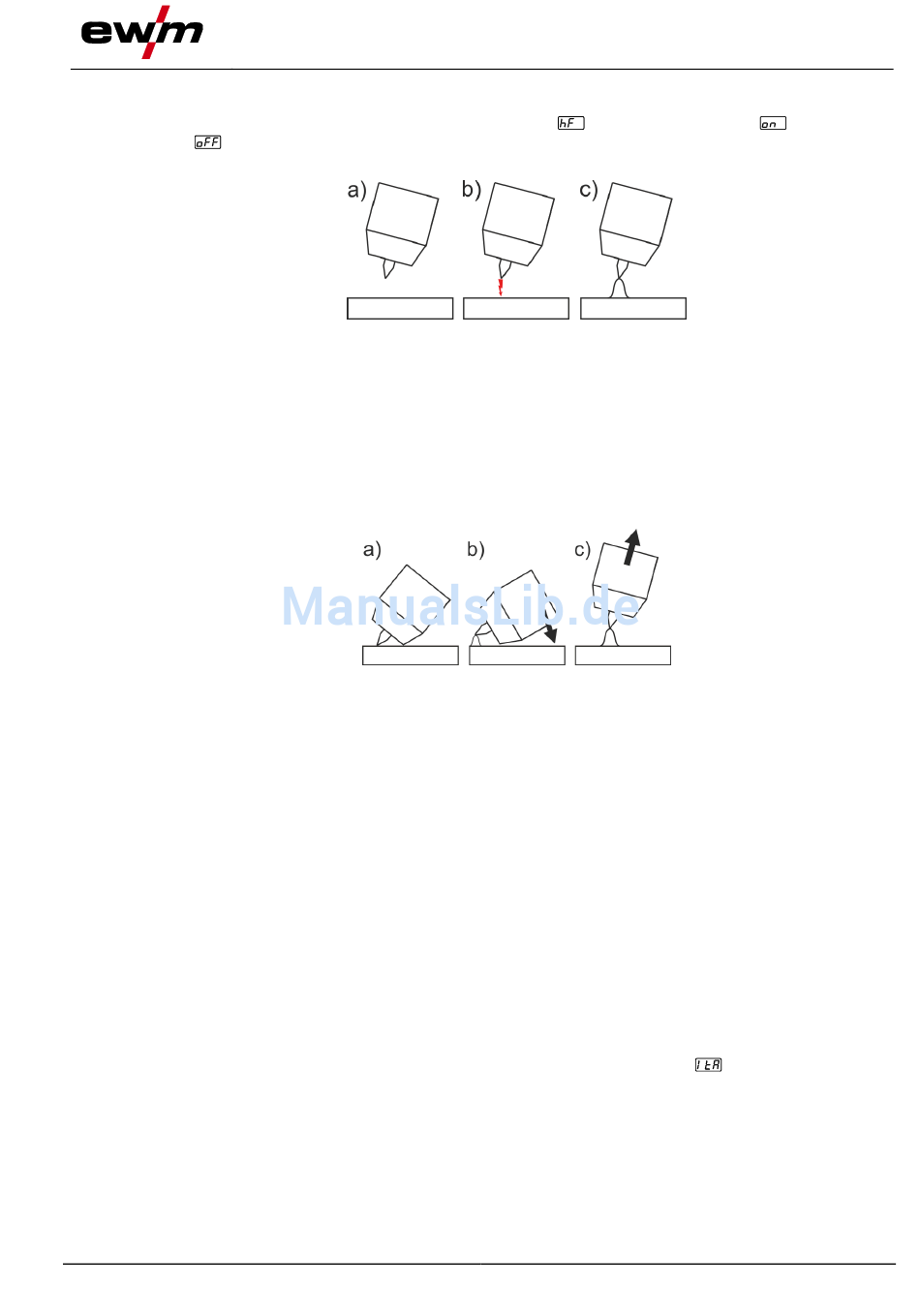

4.1.3
Lichtbogenzündung
Die Zündungsart kann im Expertmenü mit dem Parameter
Liftarc (
) umgeschaltet werden > siehe Kapitel 4.1.10.
4.1.3.1
HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Brennertaster betätigen (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
4.1.3.2
Liftarc
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
4.1.3.3
Zwangsabschaltung
Die Zwangsabschaltung beendet nach Ablauf von Fehlerzeiten den Schweißprozess und kann durch
zwei Zustände ausgelöst werden:
•
Während der Zündphase
5 s nach dem Schweißstart fließt kein Schweißstrom (Zündfehler).
•
Während der Schweißphase
Der Lichtbogen wird länger als 5 s unterbrochen (Lichtbogenabriss). Im
Gerätekonfigurationsmenü > siehe Kapitel 4.6 kann die Zeit für das Wiederzünden nach
Lichtbogenabriss abgeschaltet oder zeitlich eingestellt werden (Parameter
über speicherbare Schweißaufgaben (JOB) können die Zeiten für jeden JOB getrennt vorgegeben
werden (Software PC 300).
099-00T405-EW500
10.11.2017
Funktionsbeschreibung
zwischen HF-Zündung (
Abbildung 4-2
Abbildung 4-3
WIG-Schweißen
) und
). Verfügt das Gerät
