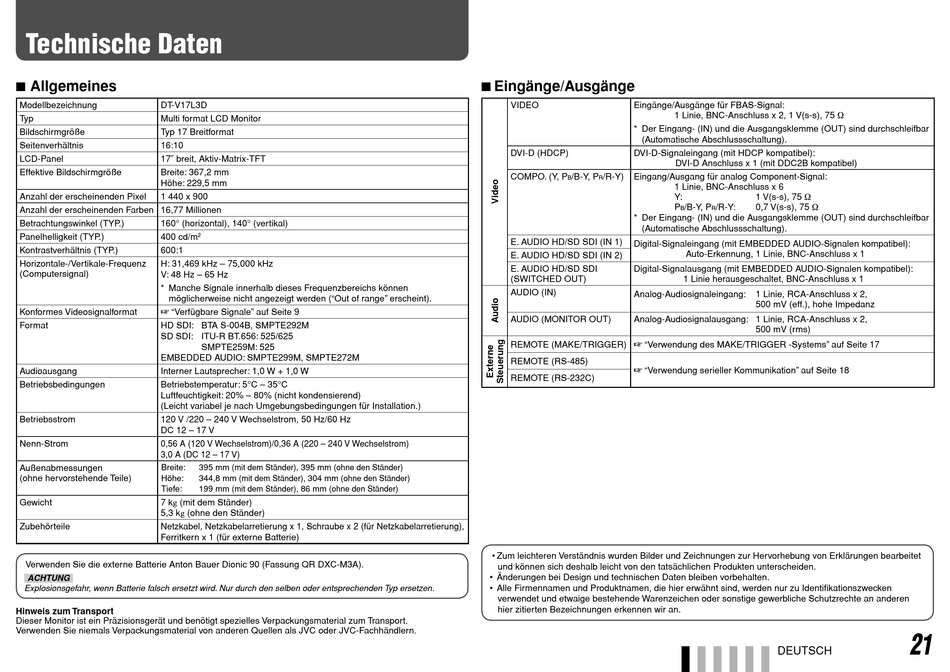

Technische Daten
7 Allgemeines
Modellbezeichnung
DT-V17L3D
Typ
Multi format LCD Monitor
Bildschirmgröße
Typ 17 Breitformat
Seitenverhältnis
16:10
LCD-Panel
17˝ breit, Aktiv-Matrix-TFT
Effektive Bildschirmgröße
Breite: 367,2 mm
Höhe: 229,5 mm
Anzahl der erscheinenden Pixel
1 440 x 900
Anzahl der erscheinenden Farben 16,77 Millionen
Betrachtungswinkel (TYP.)
160° (horizontal), 140° (vertikal)
Panelhelligkeit (TYP.)
400 cd/m
Kontrastverhältnis (TYP.)
600:1
Horizontale-/Vertikale-Frequenz
H: 31,469 kHz – 75,000 kHz
(Computersignal)
V: 48 Hz – 65 Hz
* Manche Signale innerhalb dieses Frequenzbereichs können
möglicherweise nicht angezeigt werden ("Out of range" erscheint).
☞ "Verfügbare Signale" auf Seite 9
Konformes Videosignalformat
Format
HD SDI: BTA S-004B, SMPTE292M
SD SDI: ITU-R BT.656: 525/625
EMBEDDED AUDIO: SMPTE299M, SMPTE272M
Audioausgang
Interner Lautsprecher: 1,0 W + 1,0 W
Betriebsbedingungen
Betriebstemperatur: 5°C – 35°C
Luftfeuchtigkeit: 20% – 80% (nicht kondensierend)
(Leicht variabel je nach Umgebungsbedingungen für Installation.)
Betriebsstrom
120 V /220 – 240 V Wechselstrom, 50 Hz/60 Hz
DC 12 – 17 V
Nenn-Strom
0,56 A (120 V Wechselstrom)/0,36 A (220 – 240 V Wechselstrom)
3,0 A (DC 12 – 17 V)
Außenabmessungen
Breite:
(ohne hervorstehende Teile)
Höhe:
Tiefe:
Gewicht
7 kg (mit dem Ständer)
5,3 kg (ohne den Ständer)
Zubehörteile
Netzkabel, Netzkabelarretierung x 1, Schraube x 2 (für Netzkabelarretierung),
Ferritkern x 1 (für externe Batterie)
Verwenden Sie die externe Batterie Anton Bauer Dionic 90 (Fassung QR DXC-M3A).
ACHTUNG
Explosionsgefahr, wenn Batterie falsch ersetzt wird. Nur durch den selben oder entsprechenden Typ ersetzen.
Hinweis zum Transport
Dieser Monitor ist ein Präzisionsgerät und benötigt spezielles Verpackungsmaterial zum Transport.
Verwenden Sie niemals Verpackungsmaterial von anderen Quellen als JVC oder JVC-Fachhändlern.
2
SMPTE259M: 525
395 mm (mit dem Ständer), 395 mm (ohne den Ständer)
344,8 mm (mit dem Ständer), 304 mm (ohne den Ständer)
199 mm (mit dem Ständer), 86 mm (ohne den Ständer)
7 Eingänge/Ausgänge
VIDEO
Eingänge/Ausgänge für FBAS-Signal:
* Der Eingang- (IN) und die Ausgangsklemme (OUT) sind durchschleifbar
(Automatische Abschlussschaltung).
DVI-D (HDCP)
DVI-D-Signaleingang (mit HDCP kompatibel):
COMPO. (Y, P
/B-Y, P
/R-Y)
Eingang/Ausgang für analog Component-Signal:
B
R
* Der Eingang- (IN) und die Ausgangsklemme (OUT) sind durchschleifbar
(Automatische Abschlussschaltung).
E. AUDIO HD/SD SDI (IN 1)
Digital-Signaleingang (mit EMBEDDED AUDIO-Signalen kompatibel):
E. AUDIO HD/SD SDI (IN 2)
E. AUDIO HD/SD SDI
Digital-Signalausgang (mit EMBEDDED AUDIO-Signalen kompatibel):
(SWITCHED OUT)
AUDIO (IN)
Analog-Audiosignaleingang:
AUDIO (MONITOR OUT)
Analog-Audiosignalausgang: 1 Linie, RCA-Anschluss x 2,
REMOTE (MAKE/TRIGGER) ☞ "Verwendung des MAKE/TRIGGER -Systems" auf Seite 17
REMOTE (RS-485)
☞ "Verwendung serieller Kommunikation" auf Seite 18
REMOTE (RS-232C)
• Zum leichteren Verständnis wurden Bilder und Zeichnungen zur Hervorhebung von Erklärungen bearbeitet
und können sich deshalb leicht von den tatsächlichen Produkten unterscheiden.
• Änderungen bei Design und technischen Daten bleiben vorbehalten.
• Alle Firmennamen und Produktnamen, die hier erwähnt sind, werden nur zu Identifikationszwecken
verwendet und etwaige bestehende Warenzeichen oder sonstige gewerbliche Schutzrechte an anderen
hier zitierten Bezeichnungen erkennen wir an.
1 Linie, BNC-Anschluss x 2, 1 V(s-s), 75 Ω
DVI-D Anschluss x 1 (mit DDC2B kompatibel)
1 Linie, BNC-Anschluss x 6
Y:
1 V(s-s), 75 Ω
P
/B-Y, P
/R-Y:
0,7 V(s-s), 75 Ω
B
R
Auto-Erkennung, 1 Linie, BNC-Anschluss x 1
1 Linie herausgeschaltet, BNC-Anschluss x 1
1 Linie, RCA-Anschluss x 2,
500 mV (eff.), hohe Impedanz
500 mV (rms)
