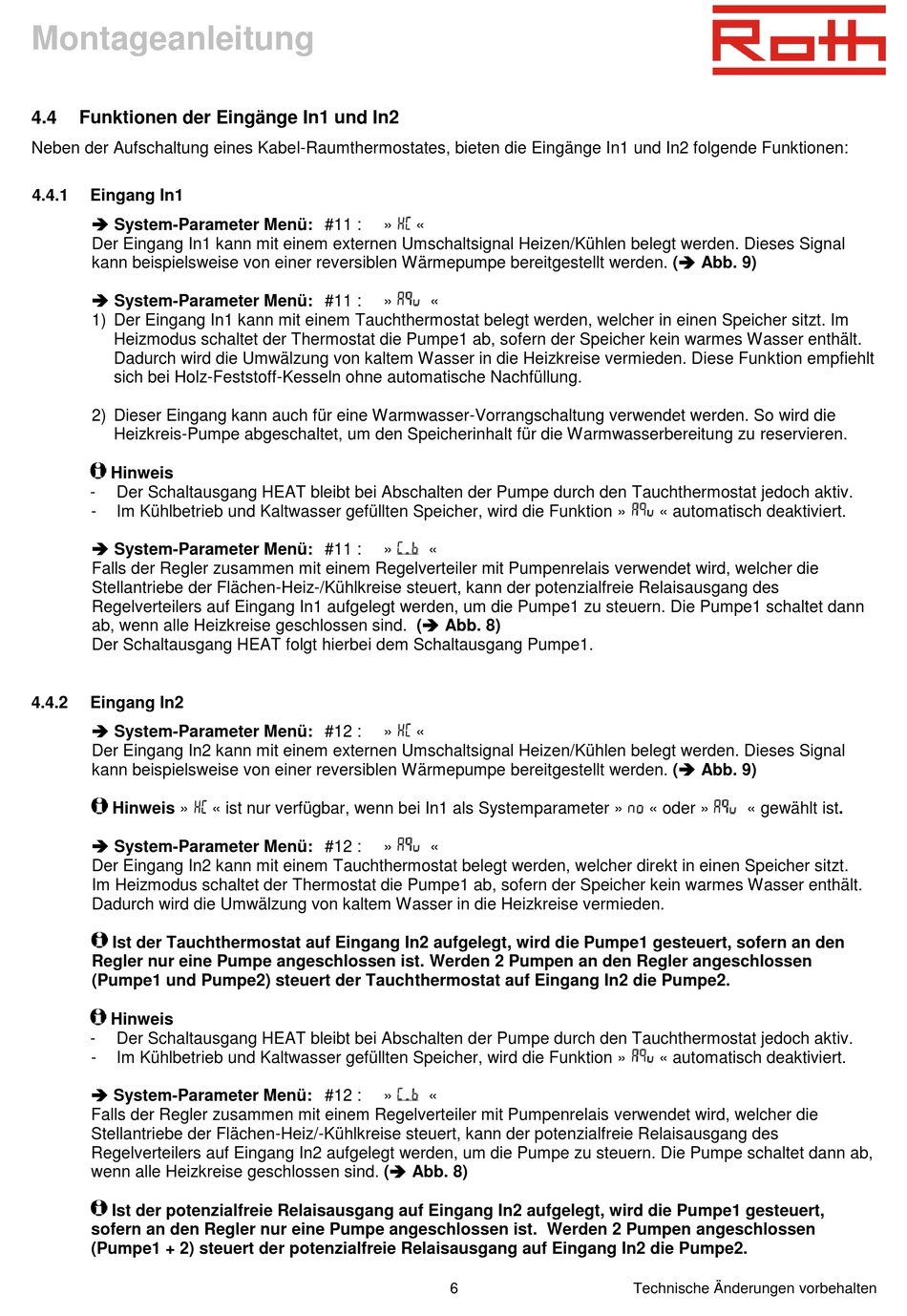

4.4
Funktionen der Eingänge In1 und In2
Neben der Aufschaltung eines Kabel-Raumthermostates, bieten die Eingänge In1 und In2 folgende Funktionen:
4.4.1
Eingang In1
System-Parameter Menü: #11 :
Der Eingang In1 kann mit einem externen Umschaltsignal Heizen/Kühlen belegt werden. Dieses Signal
kann beispielsweise von einer reversiblen Wärmepumpe bereitgestellt werden. ( Abb. 9)
System-Parameter Menü: #11 :
1) Der Eingang In1 kann mit einem Tauchthermostat belegt werden, welcher in einen Speicher sitzt. Im
Heizmodus schaltet der Thermostat die Pumpe1 ab, sofern der Speicher kein warmes Wasser enthält.
Dadurch wird die Umwälzung von kaltem Wasser in die Heizkreise vermieden. Diese Funktion empfiehlt
sich bei Holz-Feststoff-Kesseln ohne automatische Nachfüllung.
2) Dieser Eingang kann auch für eine Warmwasser-Vorrangschaltung verwendet werden. So wird die
Heizkreis-Pumpe abgeschaltet, um den Speicherinhalt für die Warmwasserbereitung zu reservieren.
Hinweis
-
Der Schaltausgang HEAT bleibt bei Abschalten der Pumpe durch den Tauchthermostat jedoch aktiv.
-
Im Kühlbetrieb und Kaltwasser gefüllten Speicher, wird die Funktion »
System-Parameter Menü: #11 :
Falls der Regler zusammen mit einem Regelverteiler mit Pumpenrelais verwendet wird, welcher die
Stellantriebe der Flächen-Heiz-/Kühlkreise steuert, kann der potenzialfreie Relaisausgang des
Regelverteilers auf Eingang In1 aufgelegt werden, um die Pumpe1 zu steuern. Die Pumpe1 schaltet dann
ab, wenn alle Heizkreise geschlossen sind. ( Abb. 8)
Der Schaltausgang HEAT folgt hierbei dem Schaltausgang Pumpe1.
4.4.2
Eingang In2
System-Parameter Menü: #12 :
Der Eingang In2 kann mit einem externen Umschaltsignal Heizen/Kühlen belegt werden. Dieses Signal
kann beispielsweise von einer reversiblen Wärmepumpe bereitgestellt werden. ( Abb. 9)
Hinweis »
System-Parameter Menü: #12 :
Der Eingang In2 kann mit einem Tauchthermostat belegt werden, welcher direkt in einen Speicher sitzt.
Im Heizmodus schaltet der Thermostat die Pumpe1 ab, sofern der Speicher kein warmes Wasser enthält.
Dadurch wird die Umwälzung von kaltem Wasser in die Heizkreise vermieden.
Ist der Tauchthermostat auf Eingang In2 aufgelegt, wird die Pumpe1 gesteuert, sofern an den
Regler nur eine Pumpe angeschlossen ist. Werden 2 Pumpen an den Regler angeschlossen
(Pumpe1 und Pumpe2) steuert der Tauchthermostat auf Eingang In2 die Pumpe2.
Hinweis
-
Der Schaltausgang HEAT bleibt bei Abschalten der Pumpe durch den Tauchthermostat jedoch aktiv.
-
Im Kühlbetrieb und Kaltwasser gefüllten Speicher, wird die Funktion »
System-Parameter Menü: #12 :
Falls der Regler zusammen mit einem Regelverteiler mit Pumpenrelais verwendet wird, welcher die
Stellantriebe der Flächen-Heiz/-Kühlkreise steuert, kann der potenzialfreie Relaisausgang des
Regelverteilers auf Eingang In2 aufgelegt werden, um die Pumpe zu steuern. Die Pumpe schaltet dann ab,
wenn alle Heizkreise geschlossen sind. ( Abb. 8)
Ist der potenzialfreie Relaisausgang auf Eingang In2 aufgelegt, wird die Pumpe1 gesteuert,
sofern an den Regler nur eine Pumpe angeschlossen ist. Werden 2 Pumpen angeschlossen
(Pumpe1 + 2) steuert der potenzialfreie Relaisausgang auf Eingang In2 die Pumpe2.
« ist nur verfügbar, wenn bei In1 als Systemparameter »
»
«
»
«
»
«
»
«
»
«
»
«
6
« automatisch deaktiviert.
« oder »
« gewählt ist.
« automatisch deaktiviert.
