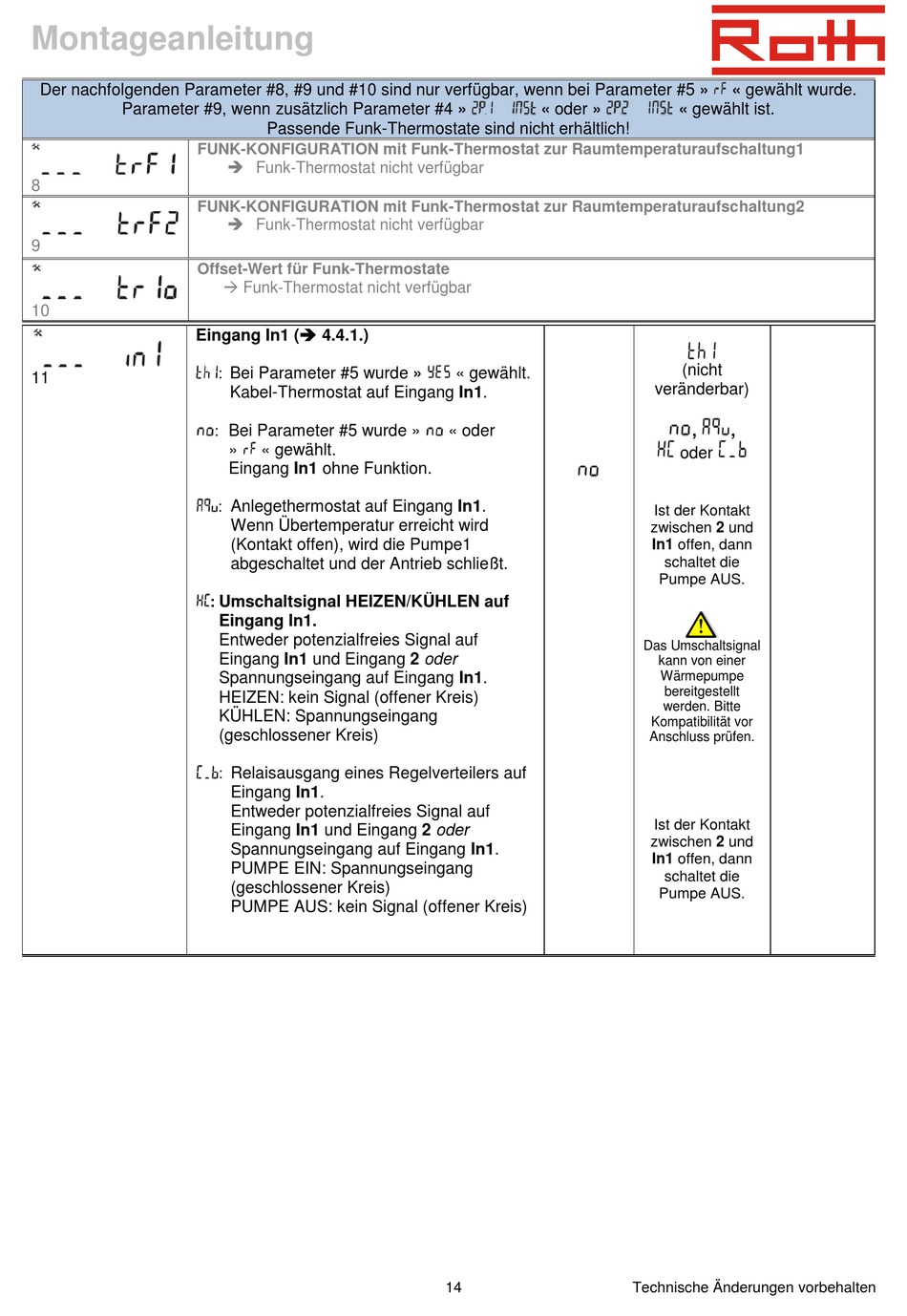

Montageanleitung
Der nachfolgenden Parameter #8, #9 und #10 sind nur verfügbar, wenn bei Parameter #5 »
Parameter #9, wenn zusätzlich Parameter #4 »
FUNK-KONFIGURATION mit Funk-Thermostat zur Raumtemperaturaufschaltung1
8
FUNK-KONFIGURATION mit Funk-Thermostat zur Raumtemperaturaufschaltung2
9
Offset-Wert für Funk-Thermostate
10
Eingang In1 ( 4.4.1.)
11
Passende Funk-Thermostate sind nicht erhältlich!
Funk-Thermostat nicht verfügbar
Funk-Thermostat nicht verfügbar
Funk-Thermostat nicht verfügbar
Bei Parameter #5 wurde »
:
Kabel-Thermostat auf Eingang In1.
Bei Parameter #5 wurde »
:
»
« gewählt.
Eingang In1 ohne Funktion.
Anlegethermostat auf Eingang In1.
:
Wenn Übertemperatur erreicht wird
(Kontakt offen), wird die Pumpe1
abgeschaltet und der Antrieb schließt.
Umschaltsignal HEIZEN/KÜHLEN auf
:
Eingang In1.
Entweder potenzialfreies Signal auf
Eingang In1 und Eingang 2 oder
Spannungseingang auf Eingang In1.
HEIZEN: kein Signal (offener Kreis)
KÜHLEN: Spannungseingang
(geschlossener Kreis)
Relaisausgang eines Regelverteilers auf
:
Eingang In1.
Entweder potenzialfreies Signal auf
Eingang In1 und Eingang 2 oder
Spannungseingang auf Eingang In1.
PUMPE EIN: Spannungseingang
(geschlossener Kreis)
PUMPE AUS: kein Signal (offener Kreis)
« oder »
« gewählt.
« oder
14
« gewählt wurde.
« gewählt ist.
(nicht
veränderbar)
,
,
oder
Ist der Kontakt
zwischen 2 und
In1 offen, dann
schaltet die
Pumpe AUS.
Das Umschaltsignal
kann von einer
Wärmepumpe
bereitgestellt
werden. Bitte
Kompatibilität vor
Anschluss prüfen.
Ist der Kontakt
zwischen 2 und
In1 offen, dann
schaltet die
Pumpe AUS.
Technische Änderungen vorbehalten
