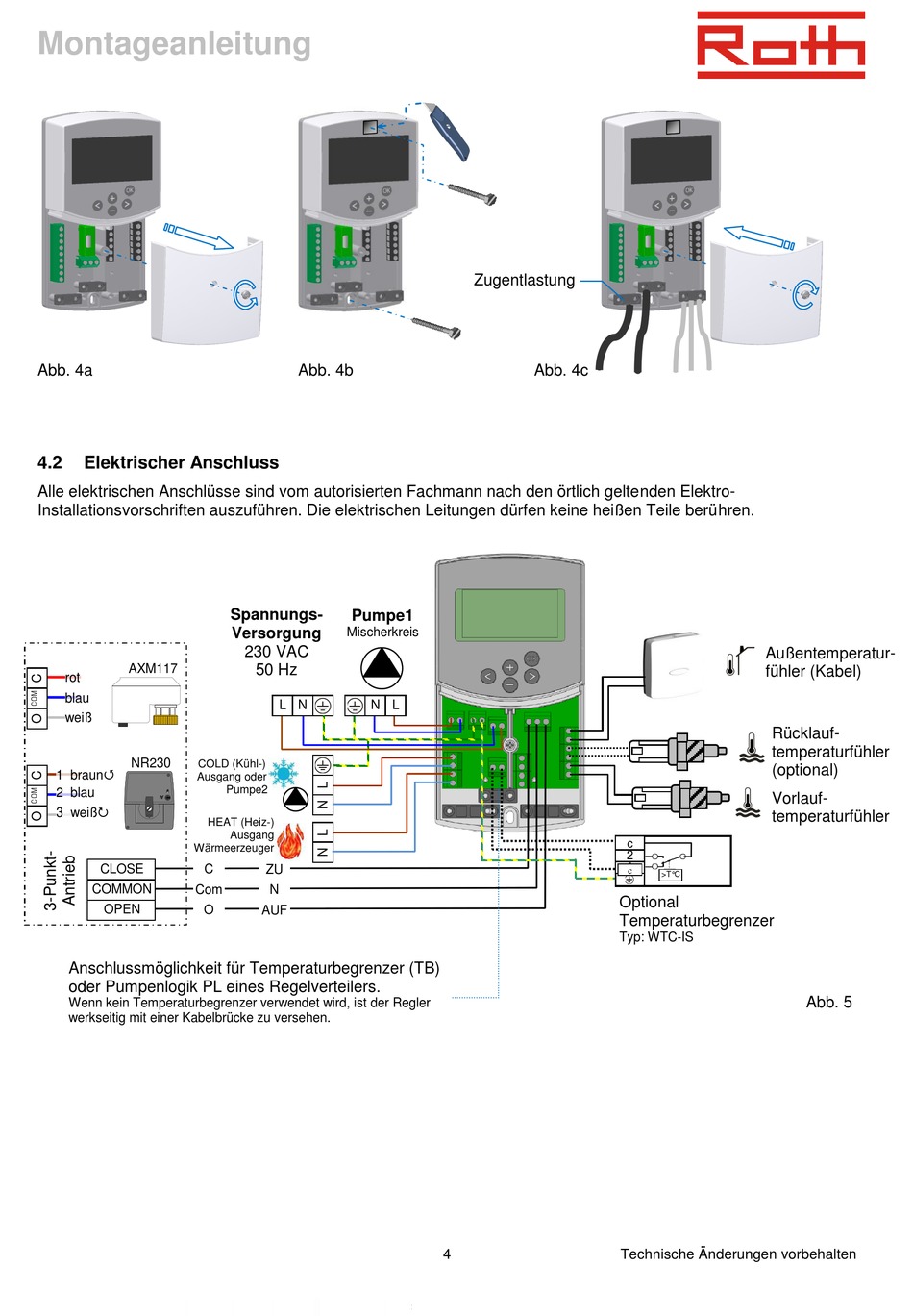

Montageanleitung
Abb. 4a
4.2
Elektrischer Anschluss
Alle elektrischen Anschlüsse sind vom autorisierten Fachmann nach den örtlich geltenden Elektro-
Installationsvorschriften auszuführen. Die elektrischen Leitungen dürfen keine heißen Teile berühren.
AXM117
rot
blau
weiß
NR230
COLD (Kühl-)
1 braun
Ausgang oder
2 blau
3 weiß
Wärmeerzeuger
CLOSE
C
COMMON
Com
OPEN
O
Anschlussmöglichkeit für Temperaturbegrenzer (TB)
oder Pumpenlogik PL eines Regelverteilers.
Wenn kein Temperaturbegrenzer verwendet wird, ist der Regler
werkseitig mit einer Kabelbrücke zu versehen.
Abb. 4b
Spannungs-
Pumpe1
Versorgung
Mischerkreis
230 VAC
50 Hz
L N
N
Pumpe2
HEAT (Heiz-)
Ausgang
ZU
N
AUF
Zugentlastung
Abb. 4c
L
4
Außentemperatur-
fühler (Kabel)
Rücklauf-
temperaturfühler
(optional)
Vorlauf-
temperaturfühler
c
2
1
c
>T°C
Optional
Temperaturbegrenzer
Typ: WTC-IS
Technische Änderungen vorbehalten
Abb. 5
