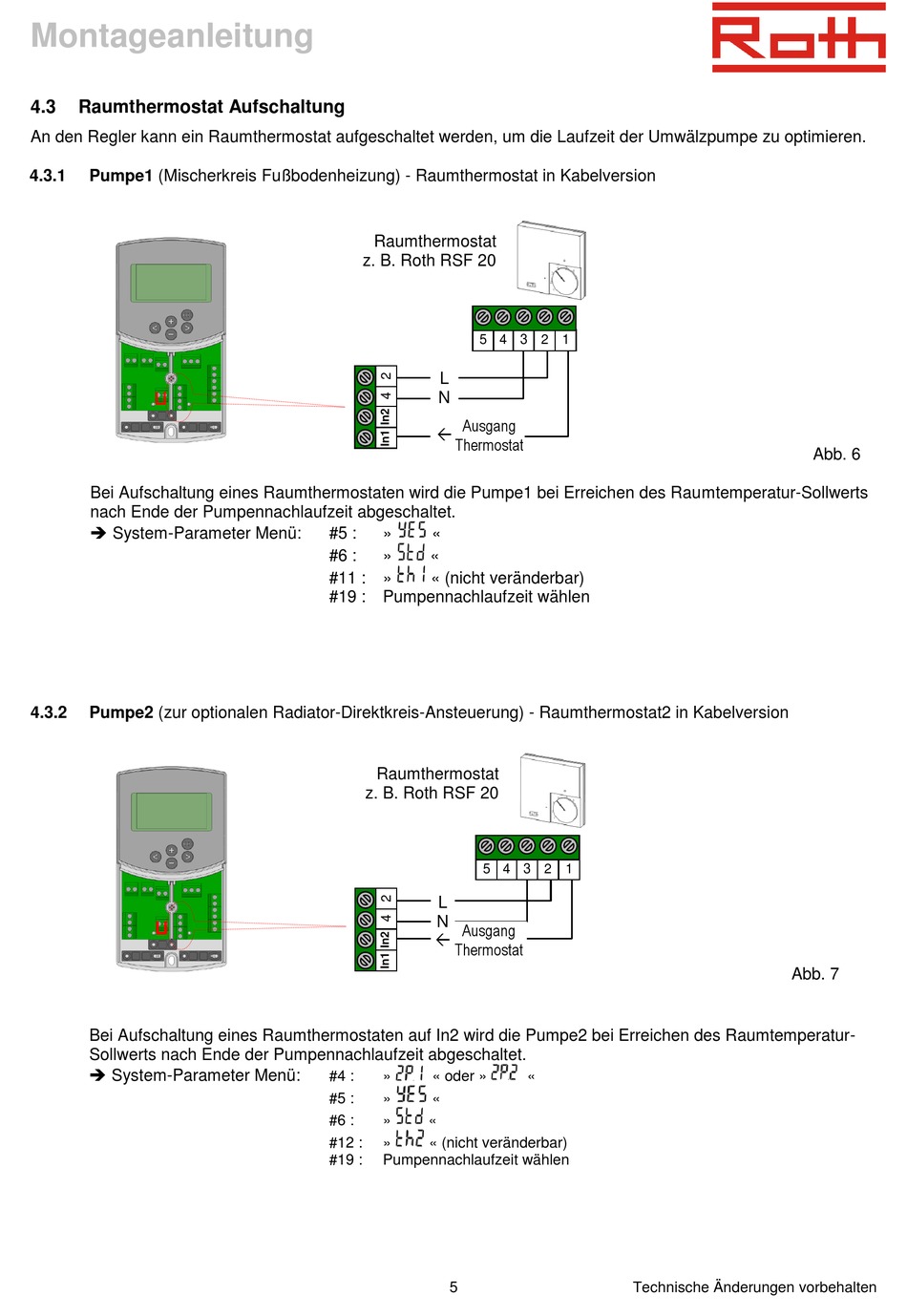

Montageanleitung
4.3
Raumthermostat Aufschaltung
An den Regler kann ein Raumthermostat aufgeschaltet werden, um die Laufzeit der Umwälzpumpe zu optimieren.
4.3.1
Pumpe1 (Mischerkreis Fußbodenheizung) - Raumthermostat in Kabelversion
Bei Aufschaltung eines Raumthermostaten wird die Pumpe1 bei Erreichen des Raumtemperatur-Sollwerts
nach Ende der Pumpennachlaufzeit abgeschaltet.
System-Parameter Menü:
4.3.2
Pumpe2 (zur optionalen Radiator-Direktkreis-Ansteuerung) - Raumthermostat2 in Kabelversion
Bei Aufschaltung eines Raumthermostaten auf In2 wird die Pumpe2 bei Erreichen des Raumtemperatur-
Sollwerts nach Ende der Pumpennachlaufzeit abgeschaltet.
System-Parameter Menü:
Raumthermostat
z. B. Roth RSF 20
5
4 3 2 1
L
N
Ausgang
Thermostat
#5 :
»
«
#6 :
»
«
#11 : »
« (nicht veränderbar)
#19 : Pumpennachlaufzeit wählen
Raumthermostat
z. B. Roth RSF 20
5
L
N
Ausgang
Thermostat
#4 :
»
« oder »
#5 :
»
«
#6 :
»
«
#12 :
»
« (nicht veränderbar)
#19 :
Pumpennachlaufzeit wählen
5
4 3 2 1
«
Technische Änderungen vorbehalten
Abb. 6
Abb. 7
