Installation

Installation
Kabel anschließen

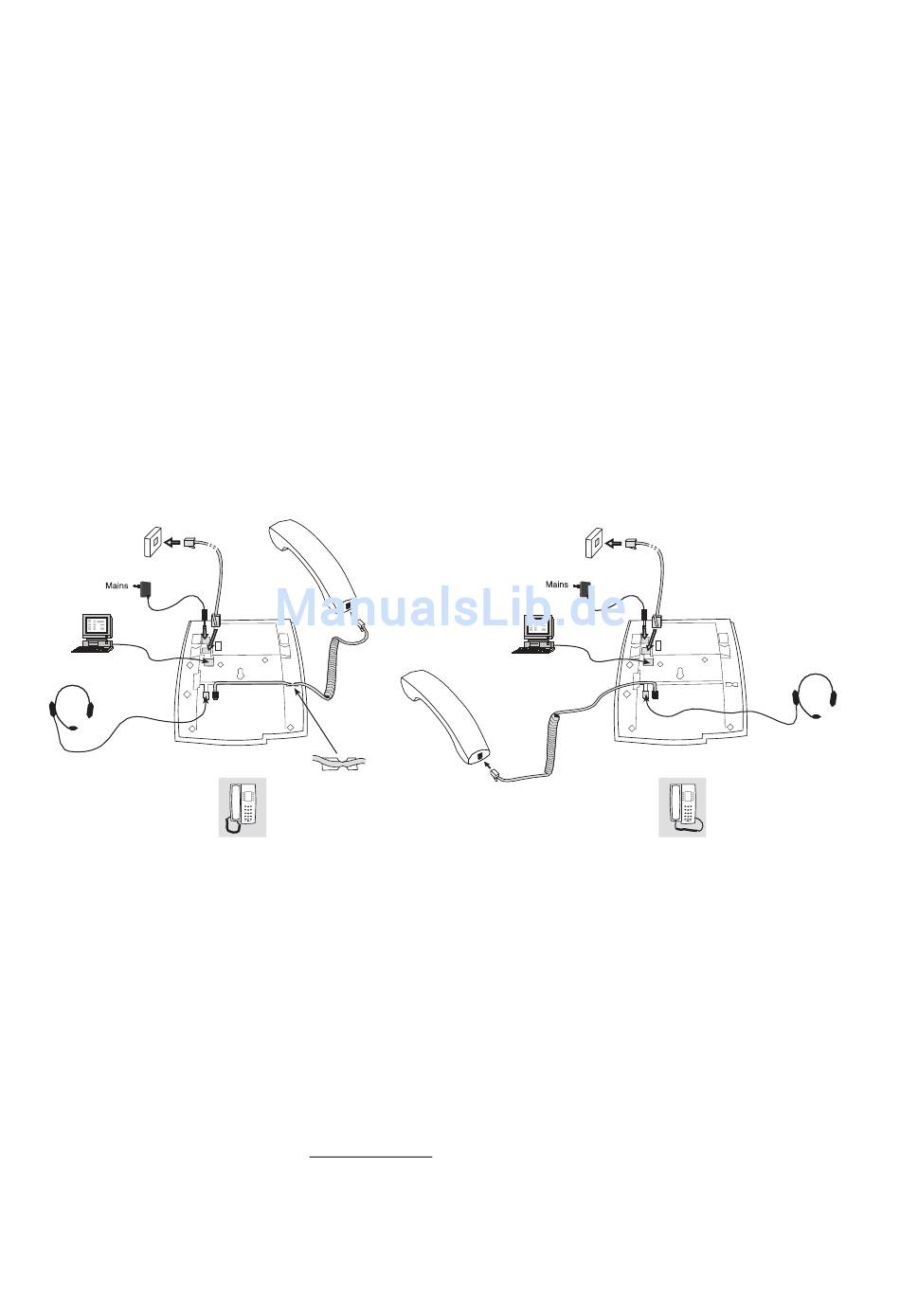

Hörerkabel links verlegt Hörerkabel rechts verlegt
Das Hörerkabel wird in die mit „HANDSET" bezeichnete Buchse
und das Kabel für das LAN-Netzwerk in die mit „LAN" bezeichnete
Buchse eingesteckt. Wird ein externer Stromadapter verwendet,
muss er in die mit „POWER" bezeichnete Buchse eingesteckt
werden. Sie können das Hörerkabel in der Rille verlegen, die auf
der Unterseite des Telefons verläuft. Wenn nur eine einzelne
Wandsteckdose für das lokale Netzwerk zur Verfügung steht, kann
an der mit „PC" bezeichneten Buchse ein PC angeschlossen
werden, um über das Telefon mit dem Netzwerk verbunden zu
werden.
Kabeltausch
Um das Kabel abzunehmen, muss die Entriegelung am Stecker
betätigt werden. Benutzen Sie zum Entriegeln einen
Schraubenzieher.
BusinessPhone – Dialog 4422 IP Office 109
