Aufbau und Funktion

1 Auslass
2 Einlass
3 Abschlussplatte
4 Anschlussplatte
5 Zwischenplatte
6 Motor
1 Auslassventil
2 Einlassventil
3 Förderraum
4 Membrane
5 Exzenter
6 Pleuel
7 Pumpenantrieb
8

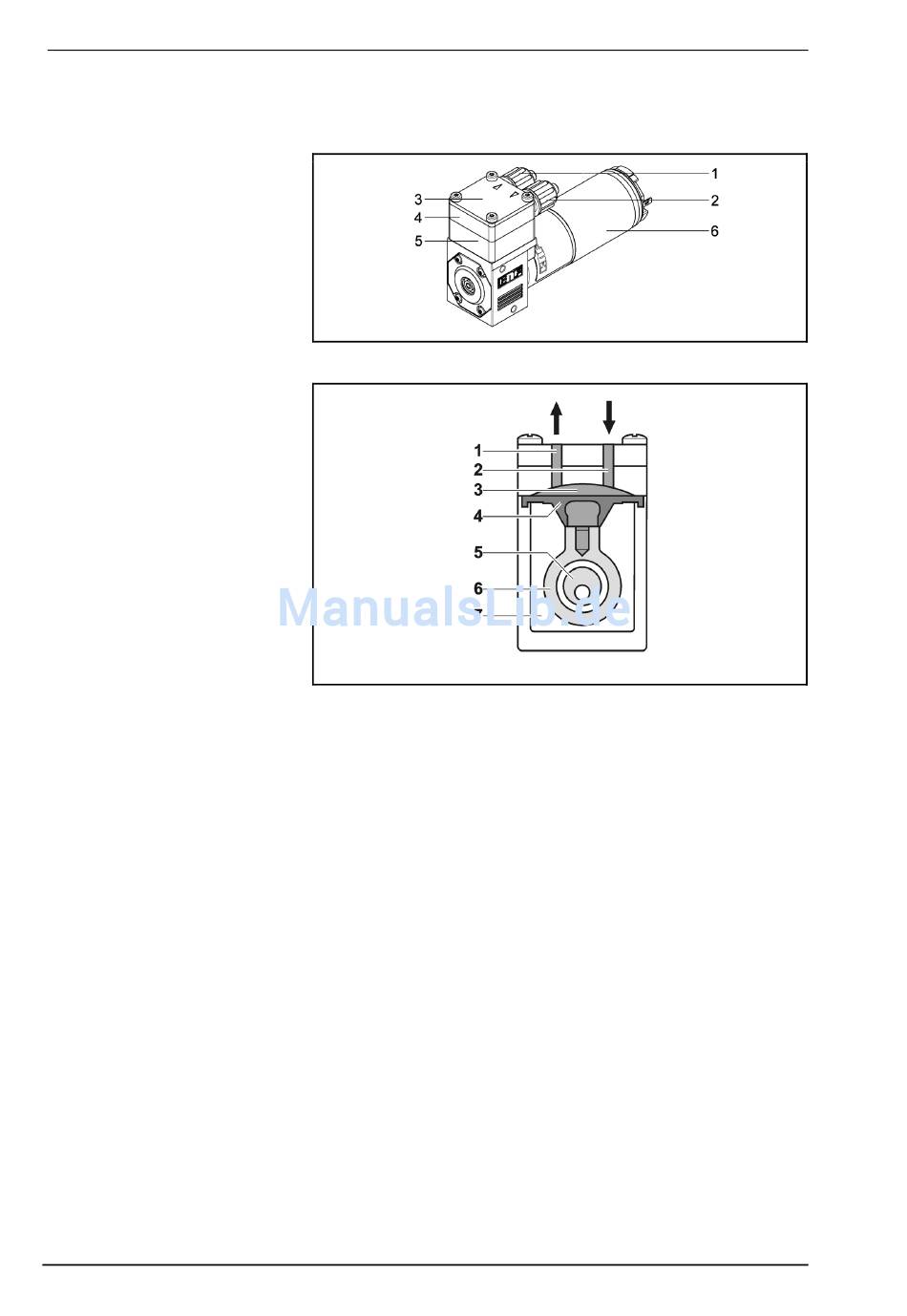

5. Aufbau und Funktion
Aufbau
Fig. 1: Membran-Flüssigkeitspumpe
Fig. 2: Aufbau Pumpe
Die Membran-Flüssigkeitspumpen basieren auf der Technik der
oszillierenden Verdrängerpumpen. Die elastische Membrane (4)
wird durch den Exzenter (5) und den Pleuel (6) auf und ab bewegt.
Im Abwärtshub saugt sie das zu fördernde Medium über das
Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das
Medium über das Auslassventil (1) aus dem Pumpenkopf heraus.
Der Förderraum (3) ist vom Pumpenantrieb (7) durch die Membra-
ne hermetisch getrennt.
Membran - Flüssigkeitspumpe NF 1.30
KNF Flodos BA_NF1.30_DE_02_067673
Original-Betriebs- und Montageanleitung
